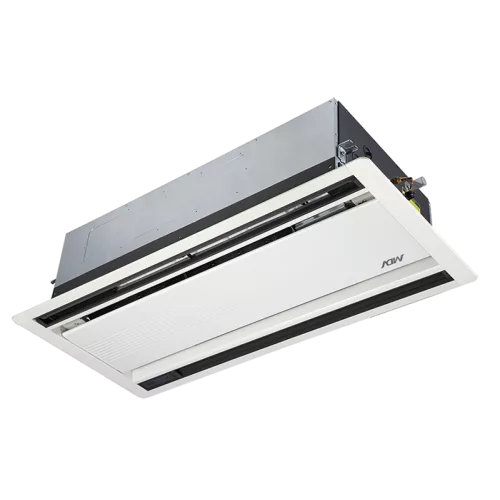

MDV MDV-D71Q2/N1(B) кассетный двухпоточный внутренний блок VRF V6 (AC-motor) (МДВ)

Основная информация о кассетном двухпоточном внутреннем блоке VRF-системы MDV V6 (AC-мотор) MDV-D71Q2/N1(B)

Кассетный двухпоточный внутренний блок VRF-системы MDV серии V6 (AC-мотор) модели MDV-D71Q2/N1(B) предназначен для распределения охлажденного или нагретого воздуха в помещениях при работе мультизональных систем. Конструктив рассчитан на скрытый монтаж в межпотолочном пространстве с выводом воздушного потока через кассетную панель, что позволяет сохранять аккуратный вид потолка и обеспечивать равномерную подачу воздуха.

Блок относится к кассетным двухпоточным решениям и работает с хладагентом R410A. Технические параметры включают холодопроизводительность 7,10 кВт и теплопроизводительность 8,00 кВт, а также номинальную потребляемую мощность (охлаждение) 0,15 кВт при электропитании 220-240 В, 50 Гц, 1 фаза. Воздушный поток составляет 1200/1000/770 м³/ч, а уровень шума достигает 44/40/34 дБ(A) в зависимости от режима.

Для подключения к системе и организации дренажа предусмотрены соответствующие трубные диаметры: жидкостная линия 9,53 мм (3/8") и газовая линия 15,88 мм (5/8"). Наружный диаметр отвода дренажа — 32 мм. Габариты внутреннего блока (Ш×В×Г) — 1172×299×591 мм, а размеры кассетной панели — 1430×53×680 мм. Вес внутреннего блока (нетто/брутто) — 36,0/44,5 кг, вес панели (нетто/брутто) — 10,5/15,0 кг.

Ключевые особенности MDV-D71Q2/N1(B)

• VRF-назначение: внутренний блок для мультизональной VRF-системы.
• Кассетная двухпоточная компоновка: подача воздуха через кассетную панель.
• Производительность: холодопроизводительность 7,10 кВт, теплопроизводительность 8,00 кВт.
• Хладагент: R410A.
• Параметры воздушного потока: 1200/1000/770 м³/ч.
• Уровень шума: 44/40/34 дБ(A).
• Электропитание: 220-240 В, 50 Гц, 1 фаза.
• Трубные диаметры: жидкостная линия 9,53 мм (3/8"), газовая линия 15,88 мм (5/8").
• Дренаж: наружный диаметр отвода дренажа 32 мм.
• Габариты и масса: внутренний блок 1172×299×591 мм, панель 1430×53×680 мм; вес внутреннего блока 36,0/44,5 кг, вес панели 10,5/15,0 кг.

Применение

Кассетный внутренний блок MDV-D71Q2/N1(B) используют в помещениях, где требуется аккуратный потолочный монтаж и управляемый воздухообмен в составе VRF-системы: офисные пространства, торговые зоны, холлы, конференц-комнаты и другие объекты с размещением оборудования в подвесном потолке. Поддержка работы по охлаждению и нагреву позволяет поддерживать заданные режимы в помещении в течение отопительного и охлаждающего сезонов.

Монтаж выполняют с подключением трубопроводов жидкость/газ к соответствующим наружным диаметрам линий и организацией отвода конденсата через дренажный патрубок с диаметром 32 мм. Компоновка двухпоточного кассетного блока удобна для распределения воздушного потока в пределах обслуживаемой зоны при скрытой установке.
