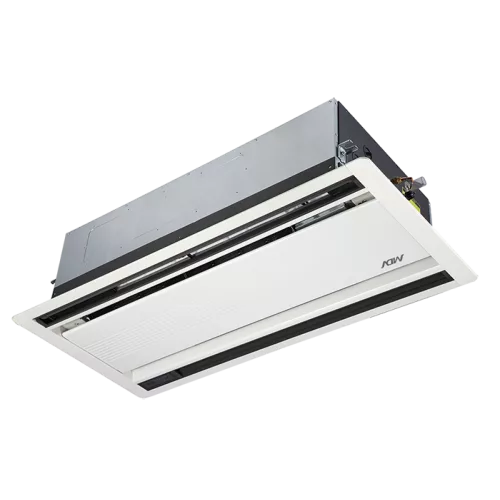

MDV-D56Q2/N1(B) VRF кассетный двухпоточный внутренний блок V6 (AC-мотор) (МДВ)

Основная информация о VRF-кассетном двухпоточном внутреннем блоке MDV V6 (AC-мотор) MDV-D56Q2/N1(B)

Кассетный двухпоточный внутренний блок VRF-системы MDV серии V6 (AC-мотор) предназначен для скрытого потолочного монтажа и организации климатических режимов в помещениях. Модель MDV-D56Q2/N1(B) входит в линейку внутренних блоков для мультизональных VRF-систем: она подключается к наружной части и работает в составе единой системы управления микроклиматом.

Подача воздуха осуществляется двумя потоками через кассетную панель, что помогает обеспечить распределение по рабочей зоне. Для подключения используются жидкостные и газовые трубопроводы с заданными диаметрами, а отвод конденсата выполняется через дренажный патрубок.

Технические параметры модели включают холодопроизводительность 5,60 кВт и теплопроизводительность 6,30 кВт. Номинальная потребляемая мощность (охлаждение) составляет 0,11 кВт. Питание осуществляется от сети 220-240 В, 50 Гц, 1 фаза. Расход воздуха и уровень шума приведены для нескольких рабочих режимов.

Ключевые особенности MDV-D56Q2/N1(B)

• Кассетное исполнение: внутренний блок кассетного типа с двухпоточной подачей воздуха.
• Серия V6 (AC-мотор): поколение V6, AC-мотор.
• Производительность: 5,60 кВт (охлаждение) и 6,30 кВт (обогрев).
• Электропитание: 220-240 В, 50 Гц, 1 фаза.
• Хладагент: R410A.
• Воздушный поток: 980/800/670 м³/ч.
• Уровень шума: 39/35/30 дБ(A).
• Трубные соединения: жидкостная линия 9,53(3/8"), газовая линия 15,88(5/8"); дренаж 32 мм.
• Габариты и монтаж: внутренний блок 1172×299×591 мм, панель 1430×53×680 мм.
• Масса: блок 36,0/44,5 кг (нетто/брутто), панель 10,5/15,0 кг (нетто/брутто).

Технические параметры

• Модель внутреннего блока: MDV-D56Q2/N1(B).
• Панель: MDV-MBQ2-02.
• Поколение: V6.
• Холодопроизводительность: 5,60 кВт.
• Теплопроизводительность: 6,30 кВт.
• Номинальная потребляемая мощность (охлаждение): 0,11 кВт.
• Расход воздуха: 980/800/670 м³/ч.
• Уровень шума: 39/35/30 дБ(A).
• Хладагент: R410A.
• Диаметр жидкостной трубы: 9,53(3/8").
• Диаметр газовой трубы: 15,88(5/8").
• Наружный диаметр отвода дренажа: 32 мм.

Логистические параметры

• Размер внутреннего блока в упаковке: 1355×400×675 мм.
• Размер панели в упаковке: 1525×130×765 мм.
• Вес в упаковке: внутренний блок 44,5 кг (брутто), панель 15,0 кг (брутто).

Упаковка и маркировка

В комплект поставки входят внутренний блок и кассетная панель. Для транспортировки предусмотрены отдельные габариты упаковки для блока и для панели, а также указан их брутто-вес.

Совместимость

Блок предназначен для работы в составе VRF-систем MDV серии V6 (AC-мотор). Подключение выполняется по трубным линиям хладагента (жидкость/газ) и по дренажному отводу.

Монтаж и подключение

Установка выполняется потолочно с размещением корпуса во внутренней нише. Подвод хладагента и организация дренажа осуществляются с учетом указанных диаметров труб (жидкостная, газовая) и отвода дренажа 32 мм. Электропитание подаётся на внутренний блок по параметрам 220-240 В, 50 Гц, 1 фаза.

Применение

Кассетный двухпоточный внутренний блок MDV-D56Q2/N1(B) применяется для кондиционирования помещений с потолочным монтажом и потребностью в равномерном распределении воздуха. Подходит для офисов, торговых площадей, переговорных и других зон, обслуживаемых VRF-системой.

В составе VRF-системы обеспечиваются холодо- и тепловые режимы, а параметры расхода воздуха и шумности помогают согласовать работу с требованиями к комфорту.
