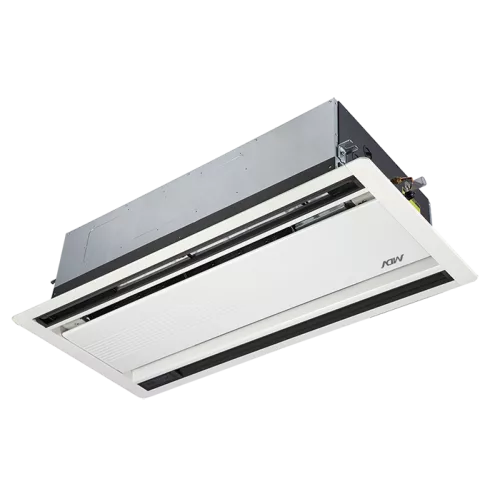

MDV MDV-D28Q2/N1(B) кассетный двухпоточный внутренний блок VRF серии V6 (AC-мотор) (МДВ)

Основная информация о кассетном двухпоточном внутреннем блоке VRF MDV-D28Q2/N1(B) серии V6 (AC-мотор)

Кассетный двухпоточный внутренний блок VRF MDV-D28Q2/N1(B) серии V6 (AC-мотор) предназначен для работы в составе мультизональных VRF-систем MDV. Устройство обеспечивает холодо- и теплообмен для поддержания комфортного микроклимата в помещениях и размещается в потолочной нише с кассетной подачей воздуха.

Модель выполнена в кассетном двухпоточном исполнении. Поколение устройства - V6, панель поставки - MDV-MBQ2-02. Хладагент - R410A. Холодопроизводительность составляет 2,80 кВт, теплопроизводительность - 3,20 кВт. Номинальная потребляемая мощность (охлаждение) - 0,06 кВт.

Воздушный поток рассчитан на режимы 654/530/410 м³/ч, а уровень шума достигает 36/32/29 дБ(A). Для подключения применяются линии хладагента с диаметром жидкостной трубы 6,35 мм (1/4") и газовой трубы 12,7 мм (1/2"). Отвод дренажа имеет наружный диаметр 32 мм.

Ключевые особенности MDV-D28Q2/N1(B)

• Кассетный двухпоточный внутренний блок VRF: распределение воздуха в двух потоках через кассетную панель.
• Холодопроизводительность: 2,80 кВт.
• Теплопроизводительность: 3,20 кВт.
• Хладагент: R410A.
• Расход воздуха: 654/530/410 м³/ч.
• Шумовые характеристики: 36/32/29 дБ(A).
• Параметры подключения: жидкостная линия 6,35 мм (1/4"), газовая линия 12,7 мм (1/2"), дренажный отвод 32 мм.

Технические параметры

• Модель внутреннего блока: MDV-D28Q2/N1(B).
• Панель: MDV-MBQ2-02.
• Поколение: V6.
• Тип блока: кассетный двухпоточный.
• Электропитание: 220-240 В, 50 Гц, 1 фаза.
• Номинальная потребляемая мощность (охлаждение): 0,06 кВт.
• Холодопроизводительность: 2,80 кВт.
• Теплопроизводительность: 3,20 кВт.
• Расход воздуха: 654/530/410 м³/ч.
• Уровень шума: 36/32/29 дБ(A).
• Диаметр жидкостной трубы: 6,35 мм (1/4").
• Диаметр газовой трубы: 12,7 мм (1/2").
• Наружный диаметр отвода дренажа: 32 мм.

Размеры и масса

• Размер внутреннего блока (Ш×В×Г): 1172×299×591 мм.
• Размер панели (Ш×В×Г): 1430×53×680 мм.
• Размер внутреннего блока в упаковке (Ш×В×Г): 1355×400×675 мм.
• Размер панели в упаковке (Ш×В×Г): 1525×130×765 мм.
• Вес внутреннего блока (нетто/брутто): 34,0 / 42,5 кг.
• Вес панели (нетто/брутто): 10,5 / 15,0 кг.

Логистические параметры

• Габариты упаковки внутреннего блока (Ш×В×Г): 1355×400×675 мм.
• Габариты упаковки панели (Ш×В×Г): 1525×130×765 мм.
• Масса (нетто/брутто) внутреннего блока: 34,0 / 42,5 кг.
• Масса (нетто/брутто) панели: 10,5 / 15,0 кг.

Применение

VRF-внутренний блок MDV-D28Q2/N1(B) предназначен для применения в мультизональных VRF-системах при кассетной установке в обслуживаемых помещениях. Двухпоточная подача воздуха помогает поддерживать заданные температурные условия при требуемых значениях по производительности и шуму.

Подключение выполняется к системе VRF по трубопроводам хладагента и дренажу с соблюдением параметров диаметров и используемого хладагента R410A. Выбор модели производится с учетом холодо- и теплопроизводительности, а также требуемых значений расхода воздуха.
