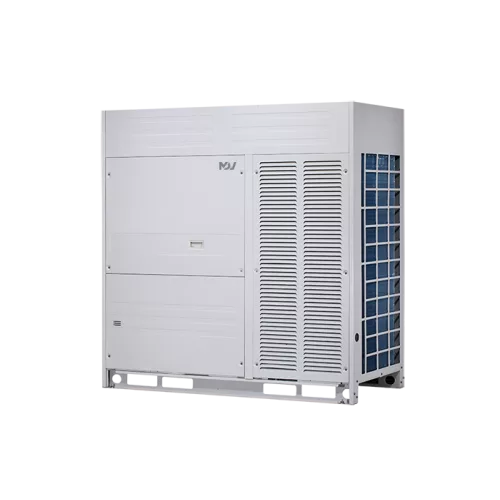

MDV MDVC-224WV2GN1 VRF-система VCpro (только охлаждение) наружный блок (МДВ)

Основная информация о VRF-система MDV VCpro (только охлаждение) Наружный блок MDVC-224WV2GN1

Наружный блок VRF-системы MDV серии VCpro (только охлаждение) MDVC-224WV2GN1 предназначен для построения мультизонального кондиционирования на базе совместимых внутренних блоков в составе VRF-системы. Модель обеспечивает холодопроизводительность 22,40 кВт и рассчитана на работу в широком диапазоне наружных температур при охлаждении -15...+55 °C.

Оборудование работает на хладагенте R410A и поставляется с заводской заправкой 8 кг. Для подключения используются медные трубопроводы с диаметром жидкостной линии 12,7 мм (1/2) и газовой линии 25,4 мм (1). Расход воздуха составляет 10000 м³/ч, а статическое давление (номинал) достигает 40 Па.

По электропитанию наружный блок рассчитан на сеть 380-415 В с частотой 50 Гц и трехфазным исполнением (3 Ф). Номинальная потребляемая мощность (охлаждение) составляет 5,17 кВт, а коэффициент энергоэффективности EER равен 4,33. Максимальный потребляемый ток — 24,0 А, рекомендуемый автомат — 32 А.

Ключевые особенности MDVC-224WV2GN1

• Холодопроизводительность: 22,40 кВт.
• Тип работы: только охлаждение.
• Диапазон наружных температур: -15...+55 °C (охлаждение).
• Хладагент: R410A, заводская заправка 8 кг.
• Трубопроводы: жидкостная линия 12,7 мм (1/2), газовая линия 25,4 мм (1).
• Воздушные параметры: расход воздуха 10000 м³/ч, ESP (номинал) 40 Па.
• Электропитание и ток: 380-415/50/3, максимальный ток 24,0 А, рекомендуемый автомат 32 А.
• Энергоэффективность: EER 4,33, номинальная потребляемая мощность 5,17 кВт.
• Шум: 39~57 дБ(A).
• Габариты и масса: 960×1615×765 мм, вес 188 кг (нетто) / 204 кг (брутто).
• Подключение соединительных комплектов: до 13 комплектов AHUKZ.

Технические параметры

• Модель: MDVC-224WV2GN1.
• Холодопроизводительность: 22,40 кВт.
• Номинальная потребляемая мощность (охлаждение): 5,17 кВт.
• Коэффициент энергоэффективности: EER 4,33.
• Рекомендуемый автомат: 32 А.
• Максимальный потребляемый ток: 24,0 А.
• Расход воздуха: 10000 м³/ч.
• Статическое давление (номинал): 40 Па.
• Уровень шума: 39~57 дБ(A).
• Тип хладагента: R410A.
• Заводская заправка хладагента: 8 кг.
• Рабочий диапазон температур снаружи (охлаждение): -15...+55 °C.

Монтаж и подключение

• Рекомендованный соединительный комплект: AHUKZ-02D (1 шт) для организации соединения с внутренними элементами системы.
• Максимальное количество подключаемых комплектов: до 13.

Логистические параметры

• Размер (Ш×В×Г): 960×1615×765 мм.
• Размер в упаковке (Ш×В×Г): 1025×1790×830 мм.
• Вес (нетто/брутто): 188 / 204 кг.

Применение

Наружный блок MDV MDVC-224WV2GN1 подходит для организации мультизонального охлаждения помещений в составе VRF-системы. Модель применяется при проектировании инженерных систем зданий, где требуется управление температурой в нескольких зонах и эффективная работа в условиях наружных температур от -15 до +55 °C.

Для корректной сборки и монтажа используются трубопроводы соответствующих диаметров по жидкостной и газовой линии, а также совместимые соединительные комплекты AHUKZ в пределах допустимого количества для данной модели.
