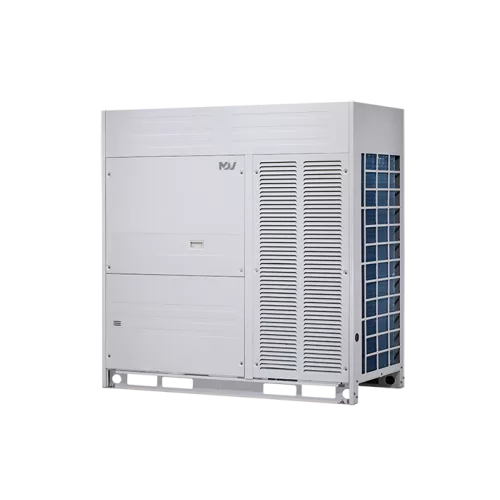

MDV MDVC-615WV2GN1 VRF-система наружный блок VCpro (только охлаждение) (МДВ)

Основная информация о VRF-системе MDV наружного блока VCpro (только охлаждение) MDVC-615WV2GN1

VRF-система MDV в исполнении VCpro, наружный модуль модели MDVC-615WV2GN1, предназначена для работы только в режиме охлаждения. Наружный блок относится к модульным решениям для мультизональных систем и обеспечивает подачу холода на несколько зон через подключаемые соединительные комплекты.

Модель рассчитана на питание 380-415 В, 50 Гц, 3 фазы. Холодопроизводительность составляет 61,50 кВт, а номинальная потребляемая мощность (охлаждение) - 20,23 кВт. Коэффициент энергоэффективности EER равен 3,04, а максимальный потребляемый ток достигает 46,0 А. Для защиты электрической линии рекомендуются параметры автомата 50 А.

Для обеспечения требуемого воздухообмена предусмотрен расход воздуха 12600 м³/ч и статическое давление ESP 40 Па. Уровень шума находится в диапазоне 45 - 63 дБ(A). В холодильном контуре используется хладагент R410A, заводская заправка - 13 кг. Диаметры труб: жидкостная 19,05 мм (3/4) и газовая 31,75 мм (1 1/4). Габариты наружного блока составляют 1250 x 1615 x 765 мм, масса 278 кг (нетто) и 297 кг (брутто).

Ключевые особенности MDVC-615WV2GN1

• Режим работы: только охлаждение.
• Холодопроизводительность: 61,50 кВт.
• Питание: 380-415 В / 50 Гц / 3 фазы.
• Энергоэффективность: EER 3,04.
• Хладагент: R410A, заводская заправка 13 кг.
• Воздушные параметры: расход воздуха 12600 м³/ч, ESP 40 Па.
• Уровень шума: 45 - 63 дБ(A).
• Подключение комплектов: максимальное количество подключаемых комплектов AHUKZ - 36.

Технические параметры

• Модель: MDVC-615WV2GN1.
• Номинальная потребляемая мощность (охлаждение): 20,23 кВт.
• Максимальный потребляемый ток: 46,0 А.
• Рекомендуемый автомат: 50 А.
• Расход воздуха: 12600 м³/ч.
• Статическое давление (ESP): 40 Па.
• Уровень шума: 45 - 63 дБ(A).
• Рабочий диапазон наружных температур (охлаждение): от -15 до +55 °C.
• Диаметры труб: жидкостная 19,05 мм (3/4), газовая 31,75 мм (1 1/4).

Монтаж и подключение

Для подключения наружного блока используются соединительные комплекты AHUKZ. Для модели MDVC-615WV2GN1 предусмотрен рекомендуемый соединительный комплект AHUKZ-02D (2 шт) + FQZHD-02. Максимально можно подключать до 36 комплектов AHUKZ.

При монтаже следует учитывать требуемые параметры трубопровода холодильного контура: диаметры жидкостной и газовой линий - 19,05 мм (3/4) и 31,75 мм (1 1/4) соответственно. Электрическое подключение выполняется под питание 380-415 В, 50 Гц, 3 фазы с соблюдением рекомендаций по автомату 50 А.

Логистические параметры

• Габариты: 1250 x 1615 x 765 мм.
• Габариты упаковки: 1305 x 1790 x 820 мм.
• Вес: 278 кг (нетто) / 297 кг (брутто).

Упаковка и маркировка

Поставка выполняется в упаковке с габаритами 1305 x 1790 x 820 мм. Вес брутто составляет 297 кг, что необходимо учитывать при погрузке и размещении оборудования перед монтажом.

Применение

Наружный блок MDV MDVC-615WV2GN1 используется для построения мультизональных VRF-систем, рассчитанных на централизованное охлаждение помещений. Модель подходит для проектных решений, где требуется распределение холодопроизводительности по зонам через внутренние блоки и соединительные комплекты AHUKZ.

Наружный блок рассчитан на эксплуатацию в диапазоне наружных температур при охлаждении от -15 до +55 °C. Поддерживаемые электрические параметры 380-415 В, 50 Гц, 3 фазы и указанные значения воздухообмена помогают обеспечить стабильную работу системы в расчетных режимах.
