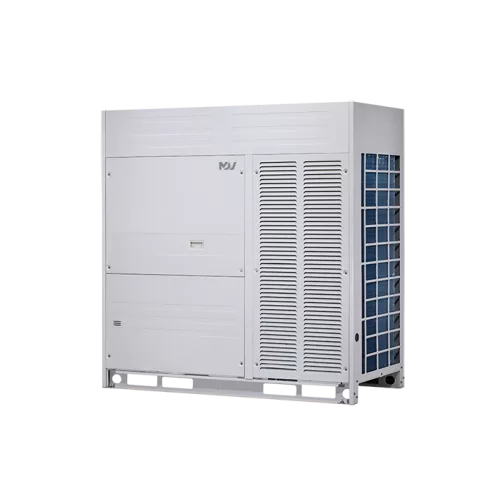

MDV MDVC-670WV2GN1 VRF-система наружный блок VCpro (только охлаждение) (МДВ)

Основная информация о VRF-системе MDV наружного блока VCpro (только охлаждение) MDVC-670WV2GN1

VRF-система MDV серии VCpro в исполнении «только охлаждение» представлена наружным модулем MDVC-670WV2GN1. Данное оборудование предназначено для мультизональных систем и обеспечивает работу в режиме охлаждения при подключении внутренних блоков через соединительные комплекты AHUKZ.

Модель рассчитана на питание 380-415 В, 50 Гц, 3 фазы. Холодопроизводительность составляет 67,00 кВт, при этом номинальная потребляемая мощность (охлаждение) - 20,68 кВт. Коэффициент энергоэффективности EER равен 3,24, а максимальный потребляемый ток достигает 57,0 А. Для электрической защиты рекомендуется автомат на 63 А.

Воздухообмен обеспечивается расходом 20000 м³/ч, а статическое давление (ESP) в номинале составляет 40 Па. Уровень шума находится в диапазоне 46 - 64 дБ(A). В качестве хладагента используется R410A, заводская заправка составляет 19 кг. Диаметры труб: жидкостная 19,05 мм (3/4) и газовая 31,75 мм (1 1/4). Габариты наружного блока: 1585 x 1615 x 765 мм, масса 338 кг (нетто) и 362 кг (брутто).

Ключевые особенности MDVC-670WV2GN1

• Режим работы: только охлаждение.
• Холодопроизводительность: 67,00 кВт.
• Питание: 380-415 В / 50 Гц / 3 фазы.
• Энергоэффективность: EER 3,24.
• Хладагент: R410A, заводская заправка 19 кг.
• Воздушные параметры: расход воздуха 20000 м³/ч, ESP 40 Па.
• Уровень шума: 46 - 64 дБ(A).
• Подключение комплектов: максимальное количество подключаемых комплектов AHUKZ - 39.

Технические параметры

• Модель: MDVC-670WV2GN1.
• Номинальная потребляемая мощность (охлаждение): 20,68 кВт.
• Максимальный потребляемый ток: 57,0 А.
• Рекомендуемый автомат: 63 А.
• Расход воздуха: 20000 м³/ч.
• Статическое давление (ESP): 40 Па.
• Уровень шума: 46 - 64 дБ(A).
• Рабочий диапазон наружных температур (охлаждение): от -15 до +55 °C.
• Диаметры труб: жидкостная 19,05 мм (3/4), газовая 31,75 мм (1 1/4).

Монтаж и подключение

Для подключения наружного блока используются соединительные комплекты AHUKZ. Для модели MDVC-670WV2GN1 предусмотрен рекомендуемый соединительный комплект AHUKZ-02D (2 шт) + FQZHD-03. Максимально можно подключать до 39 комплектов AHUKZ.

Подключение холодильного контура выполняется по предусмотренным диаметрам труб: жидкостная линия 19,05 мм (3/4) и газовая линия 31,75 мм (1 1/4). Питание наружного модуля - 380-415 В, 50 Гц, 3 фазы, с соблюдением рекомендаций по электрической защите (автомат 63 А).

Логистические параметры

• Габариты: 1585 x 1615 x 765 мм.
• Габариты упаковки: 1650 x 1810 x 840 мм.
• Вес: 338 кг (нетто) / 362 кг (брутто).

Упаковка и маркировка

Поставка осуществляется в упаковке с габаритами 1650 x 1810 x 840 мм, вес брутто составляет 362 кг. Эти параметры учитывают при транспортировке и подготовке места установки.

Применение

Наружный блок MDV MDVC-670WV2GN1 подходит для построения мультизональных VRF-систем, когда требуется централизованное охлаждение нескольких помещений. Модель применяется в проектах с распределением холодопроизводительности по зонам через подключаемые внутренние блоки и соединительные комплекты AHUKZ.

Устройство рассчитано на работу в режиме охлаждения при температуре наружного воздуха от -15 до +55 °C. Технические параметры по питанию 380-415 В, 50 Гц, 3 фазы, а также значения по воздухообмену и шумовым характеристикам позволяют закладывать модель в инженерные решения для объектов с требованиями к стабильной работе в расчётных условиях.
