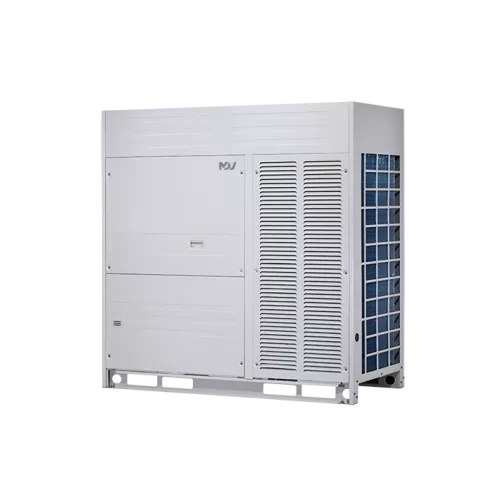

MDV MDVC-335WV2GN1 VRF-система VCpro (только охлаждение) наружный блок (МДВ)

Основная информация о VRF-система MDV VCpro (только охлаждение) Наружный блок MDVC-335WV2GN1

Наружный блок VRF-системы MDV серии VCpro (только охлаждение) MDVC-335WV2GN1 предназначен для мультизонального кондиционирования. Модель рассчитана на холодопроизводительность 33,50 кВт и работу в режиме охлаждения при наружных температурах от -15 до +55 °C.

Оборудование использует хладагент R410A и поставляется с заводской заправкой 8 кг. Подключение выполняется по трубопроводам с диаметрами жидкостной линии 15,88 мм (5/8) и газовой линии 28,6 мм (1 1/8). Вентиляционные параметры включают расход воздуха 11000 м³/ч и статическое давление (номинал) 40 Па.

Наружный блок работает от сети 380-415 В, 50 Гц, 3 фазы. Номинальная потребляемая мощность (охлаждение) — 9,13 кВт, коэффициент энергоэффективности EER — 3,67. Максимальный потребляемый ток составляет 24,7 А, рекомендуемый автомат — 32 А. Уровень шума в диапазоне режимов — 42~60 дБ(A).

Ключевые особенности MDVC-335WV2GN1

• Холодопроизводительность: 33,50 кВт.
• Тип работы: только охлаждение.
• Диапазон наружных температур: -15...+55 °C (охлаждение).
• Хладагент: R410A, заводская заправка 8 кг.
• Трубопроводы: жидкостная линия 15,88 мм (5/8), газовая линия 28,6 мм (1 1/8).
• Воздушные параметры: расход воздуха 11000 м³/ч, ESP (номинал) 40 Па.
• Электропитание и ток: 380-415/50/3, максимальный ток 24,7 А, рекомендуемый автомат 32 А.
• Энергоэффективность: EER 3,67, номинальная потребляемая мощность 9,13 кВт.
• Шум: 42~60 дБ(A).
• Габариты и масса: 960×1615×765 мм, вес 188 кг (нетто) / 204 кг (брутто).
• Подключение соединительных комплектов: до 20 комплектов AHUKZ.

Технические параметры

• Модель: MDVC-335WV2GN1.
• Холодопроизводительность: 33,50 кВт.
• Номинальная потребляемая мощность (охлаждение): 9,13 кВт.
• Коэффициент энергоэффективности: EER 3,67.
• Рекомендуемый автомат: 32 А.
• Максимальный потребляемый ток: 24,7 А.
• Расход воздуха: 11000 м³/ч.
• Статическое давление (номинал): 40 Па.
• Уровень шума: 42~60 дБ(A).
• Тип хладагента: R410A.
• Заводская заправка хладагента: 8 кг.
• Рабочий диапазон температур снаружи (охлаждение): -15...+55 °C.

Монтаж и подключение

• Рекомендованный соединительный комплект: AHUKZ-02D (1 шт) для организации соединения с внутренними элементами системы.
• Максимальное количество подключаемых комплектов: до 20.

Логистические параметры

• Размер (Ш×В×Г): 960×1615×765 мм.
• Размер в упаковке (Ш×В×Г): 1025×1790×830 мм.
• Вес (нетто/брутто): 188 / 204 кг.

Применение

Наружный блок MDV MDVC-335WV2GN1 применяется для построения мультизонального охлаждения помещений в составе VRF-системы. Модель подходит для объектов, где требуется централизованное управление холодопотреблением по зонам с эксплуатацией наружного блока при температурах -15...+55 °C.

При монтаже учитывают параметры трубопроводов по жидкостной и газовой линии и подключают совместимые соединительные комплекты AHUKZ в пределах допустимого количества для данной модели.
