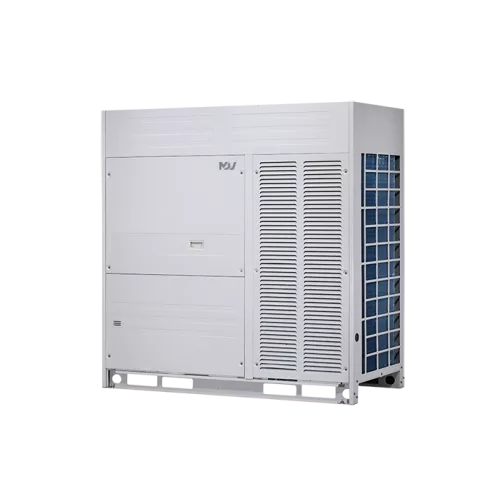

MDV MDVC-785WV2GN1 VRF-система наружный блок VCpro (только охлаждение) (МДВ)

Основная информация о VRF-системе MDV Наружном блоке серии VCpro (только охлаждение) MDVC-785WV2GN1

Наружный блок VRF-системы MDV серии VCpro (только охлаждение) MDVC-785WV2GN1 предназначен для мультизонального кондиционирования, где требуется распределять холодопроизводительность между внутренними блоками в составе единой VRF-системы. Модель обеспечивает холодопроизводительность 78,50 кВт и рассчитана на подключение с использованием рекомендованного соединительного комплекта AHUKZ-03D (2 шт) + FQZHD-03, при этом максимальное количество подключаемых комплектов AHUKZ составляет 46.

Электропитание выполняется от сети 380-415 В при частоте 50 Гц и трехфазном исполнении. Номинальная потребляемая мощность (охлаждение) составляет 26,08 кВт, а коэффициент энергоэффективности EER - 3,01. Для эксплуатации в помещении и на открытых площадках предусмотрен рабочий диапазон наружных температур при охлаждении от -15 до +55 °C.

Узел воздухообмена характеризуется расходом воздуха 21000 м³/ч и статическим давлением ESP (номинал) 40 Па. Уровень шума находится в диапазоне 46-64 дБ(A). В качестве хладагента используется R410A, заводская заправка хладагента - 19 кг. Габаритные размеры (Ш × В × Г) - 1585 × 1615 × 765 мм, масса нетто/брутто - 338 / 362 кг.

Ключевые особенности MDVC-785WV2GN1

• Холодопроизводительность: 78,50 кВт (только охлаждение).
• Рабочий диапазон наружных температур: от -15 до +55 °C при охлаждении.
• Электропитание: 380-415 В, 50 Гц, 3 фазы.
• Энергоэффективность: EER 3,01.
• Хладагент и заправка: R410A, заводская заправка 19 кг.
• Воздушные параметры: расход воздуха 21000 м³/ч, ESP (номинал) 40 Па.
• Шумовые характеристики: 46-64 дБ(A).
• Соединение трасс: диаметр жидкостной трубы 22,2 мм (7/8) и газовой трубы 31,75 мм (1 1/4).

Технические параметры

• Модель: MDVC-785WV2GN1.
• Холодопроизводительность: 78,50 кВт.
• Номинальная потребляемая мощность (охлаждение): 26,08 кВт.
• Коэффициент энергоэффективности: EER 3,01.
• Максимальный потребляемый ток: 58,3 А.
• Рекомендуемый автомат: 63 А.

Эксплуатационные параметры

• Хладагент: R410A.
• Заводская заправка хладагента: 19 кг.
• Работа на охлаждение: рабочий диапазон наружных температур от -15 до +55 °C.
• Уровень шума: 46-64 дБ(A).
• Расход воздуха: 21000 м³/ч.
• Статическое давление (ESP, номинал): 40 Па.

Логистические параметры

• Габариты (Ш × В × Г): 1585 × 1615 × 765 мм.
• Габариты в упаковке (Ш × В × Г): 1650 × 1810 × 840 мм.
• Масса нетто/брутто: 338 / 362 кг.

Упаковка и маркировка

Габариты и масса рассчитаны для транспортировки и установки с учетом упаковки: размеры упаковки составляют 1650 × 1810 × 840 мм, а масса брутто - 362 кг.

Совместимость

Подключение наружного блока предусматривает использование рекомендованного соединительного комплекта AHUKZ-03D (2 шт) + FQZHD-03 и допускает максимальную нагрузку по количеству подключаемых комплектов AHUKZ - до 46.

Монтаж и подключение

При монтаже трассы и обвязки учитывайте диаметры труб: жидкостная линия - 22,2 мм (7/8), газовая линия - 31,75 мм (1 1/4). Для электропитания используйте параметры сети 380-415 В, 50 Гц, 3 фазы и ориентируйтесь на рекомендуемый автомат 63 А.

Применение

Наружный блок MDVC-785WV2GN1 применяют в проектах мультизонального кондиционирования, когда требуется охлаждение помещений и распределение нагрузки между внутренними блоками через VRF-систему. Модель подходит для объектов с различными температурными режимами по зонам, обеспечивая стабильную работу в заданном диапазоне наружных температур при охлаждении от -15 до +55 °C.
