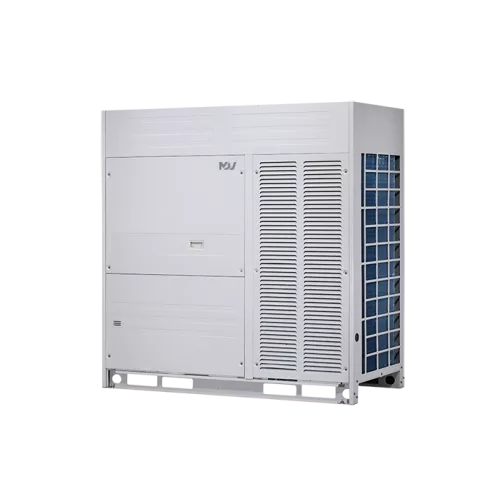

MDV MDVC-560WV2GN1 VRF-система наружный блок VCpro (только охлаждение) (МДВ)

Основная информация о VRF-системе MDV наружного блока VCpro (только охлаждение) MDVC-560WV2GN1

VRF-система MDV в исполнении VCpro, наружный модуль модели MDVC-560WV2GN1, предназначена для работы только в режиме охлаждения. Модель относится к модульным решениям для мультизональных систем, где один наружный блок может обеспечивать холод сразу для нескольких внутренних устройств через подключаемые соединительные комплекты.

Наружный блок выполнен под питание 380-415 В, 50 Гц, 3 фазы и рассчитан на устойчивую работу в диапазоне наружных температур при охлаждении от -15 до +55 °C. Производительность по холоду составляет 56,00 кВт, при этом заявлен коэффициент энергоэффективности EER 3,21.

Для организации воздухообмена предусмотрен расход воздуха 12600 м³/ч, а статическое давление (ESP) при номинальном режиме составляет 40 Па. Уровень шума находится в диапазоне 45 - 63 дБ(A). Для холодильного контура используется хладагент R410A, предусмотрена заводская заправка 13 кг. Габариты наружного блока: 1250 x 1615 x 765 мм, масса 278 кг (нетто) и 297 кг (брутто).

Ключевые особенности MDVC-560WV2GN1

• Режим работы: только охлаждение.
• Холодопроизводительность: 56,00 кВт.
• Питание: 380-415 В / 50 Гц / 3 фазы.
• Энергоэффективность: EER 3,21.
• Хладагент: R410A, заводская заправка 13 кг.
• Воздушные параметры: расход воздуха 12600 м³/ч, ESP 40 Па.
• Уровень шума: 45 - 63 дБ(A).
• Подключение комплектов: максимальное количество подключаемых комплектов AHUKZ - 33.

Технические параметры

• Модель: MDVC-560WV2GN1.
• Холодопроизводительность: 56,00 кВт.
• Номинальная потребляемая мощность (охлаждение): 17,45 кВт.
• Максимальный потребляемый ток: 45,5 А.
• Рекомендуемый автомат: 50 А.
• Уровень шума: 45 - 63 дБ(A).
• Рабочий диапазон наружных температур (охлаждение): от -15 до +55 °C.
• Диаметры труб: жидкостная 19,05 мм (3/4), газовая 31,75 мм (1 1/4).

Монтаж и подключение

Для подключения наружного блока используются соединительные комплекты AHUKZ. Для модели MDVC-560WV2GN1 в комплекте с наружным модулем предусмотрен рекомендуемый соединительный комплект AHUKZ-03D (1 шт). Максимально можно подключать до 33 комплектов AHUKZ.

Подключение холодильного контура выполняется с соблюдением параметров по диаметрам жидкостной и газовой труб: 19,05 мм (3/4) и 31,75 мм (1 1/4) соответственно. При монтаже необходимо учитывать требования к воздухообмену и статическому давлению (ESP) на уровне 40 Па, а также обеспечить питание в требуемых электрических параметрах.

Логистические параметры

• Размер: 1250 x 1615 x 765 мм.
• Размер в упаковке: 1305 x 1790 x 820 мм.
• Вес: 278 кг (нетто) / 297 кг (брутто).

Упаковка и маркировка

Поставка осуществляется в упаковке с габаритами 1305 x 1790 x 820 мм, вес брутто составляет 297 кг. Характеристики упаковки и габариты учитывают при транспортировке и подготовке места монтажа.

Применение

Наружный блок MDV MDVC-560WV2GN1 предназначен для создания мультизональных VRF-систем, где требуется централизованное охлаждение нескольких помещений. Модель подходит для объектов, где важно обеспечить холод с возможностью распределения по зонам через подключаемые внутренние блоки и соединительные комплекты AHUKZ.

Устройство рассчитано на эксплуатацию при температурах наружного воздуха в режиме охлаждения от -15 до +55 °C. Параметры по питанию 380-415 В / 50 Гц / 3 фазы и значения по расходу воздуха, ESP и уровню шума делают модель пригодной для проектирования систем для инженерных помещений и технологических зон, где требуется предсказуемая работа в расчетных режимах.
