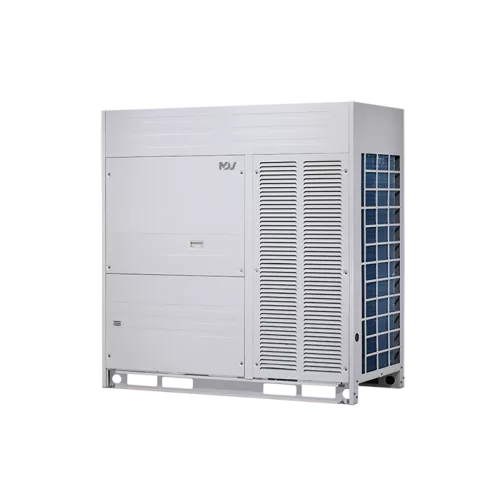

MDV MDVC-280WV2GN1 VRF-система VCpro (только охлаждение) наружный блок (МДВ)

Основная информация о VRF-система MDV VCpro (только охлаждение) Наружный блок MDVC-280WV2GN1

Наружный блок VRF-системы MDV серии VCpro (только охлаждение) MDVC-280WV2GN1 предназначен для мультизонального кондиционирования в составе VRF-системы. Модель обеспечивает холодопроизводительность 28,00 кВт и сохраняет рабочие параметры при охлаждении в диапазоне наружных температур от -15 до +55 °C.

Оборудование работает на хладагенте R410A, при этом заводская заправка хладагента составляет 8 кг. Для обвязки системы предусмотрены трубопроводы с диаметрами жидкостной линии 12,7 мм (1/2) и газовой линии 25,4 мм (1). Параметры вентиляции включают расход воздуха 10000 м³/ч и статическое давление (номинал) 40 Па.

По электропитанию наружный блок рассчитан на сеть 380-415 В, 50 Гц, 3 фазы. Номинальная потребляемая мощность (охлаждение) — 6,81 кВт, коэффициент энергоэффективности EER — 4,11. Максимальный потребляемый ток достигает 24,5 А, а рекомендуемый автомат — 32 А.

Ключевые особенности MDVC-280WV2GN1

• Холодопроизводительность: 28,00 кВт.
• Тип работы: только охлаждение.
• Диапазон наружных температур: -15...+55 °C (охлаждение).
• Хладагент: R410A, заводская заправка 8 кг.
• Трубопроводы: жидкостная линия 12,7 мм (1/2), газовая линия 25,4 мм (1).
• Воздушные параметры: расход воздуха 10000 м³/ч, ESP (номинал) 40 Па.
• Электропитание и ток: 380-415/50/3, максимальный ток 24,5 А, рекомендуемый автомат 32 А.
• Энергоэффективность: EER 4,11, номинальная потребляемая мощность 6,81 кВт.
• Шум: 40~58 дБ(A).
• Габариты и масса: 960×1615×765 мм, вес 188 кг (нетто) / 204 кг (брутто).
• Подключение соединительных комплектов: до 16 комплектов AHUKZ.

Технические параметры

• Модель: MDVC-280WV2GN1.
• Холодопроизводительность: 28,00 кВт.
• Номинальная потребляемая мощность (охлаждение): 6,81 кВт.
• Коэффициент энергоэффективности: EER 4,11.
• Рекомендуемый автомат: 32 А.
• Максимальный потребляемый ток: 24,5 А.
• Расход воздуха: 10000 м³/ч.
• Статическое давление (номинал): 40 Па.
• Уровень шума: 40~58 дБ(A).
• Тип хладагента: R410A.
• Заводская заправка хладагента: 8 кг.
• Рабочий диапазон температур снаружи (охлаждение): -15...+55 °C.

Монтаж и подключение

• Рекомендованный соединительный комплект: AHUKZ-02D (1 шт) для организации соединения с внутренними элементами системы.
• Максимальное количество подключаемых комплектов: до 16.

Логистические параметры

• Размер (Ш×В×Г): 960×1615×765 мм.
• Размер в упаковке (Ш×В×Г): 1025×1790×830 мм.
• Вес (нетто/брутто): 188 / 204 кг.

Применение

Наружный блок MDV MDVC-280WV2GN1 используется для построения мультизонального охлаждения помещений в составе VRF-системы. Модель востребована при проектировании инженерных систем объектов, где необходимо распределенное управление температурой по зонам и эксплуатация при наружных температурах от -15 до +55 °C.

Для корректной сборки и монтажа применяют трубопроводы указанных диаметров по жидкостной и газовой линии, а также совместимые соединительные комплекты AHUKZ с учетом допустимого максимального количества для данной модели.
