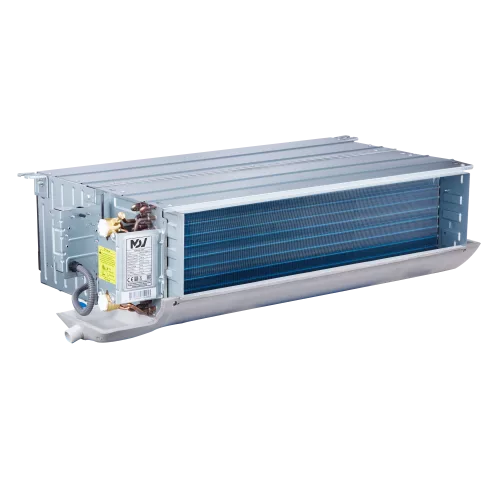

MDVFN MDVFN-1000D304E двухтрубный канальный четырехрядный фанкойл (МДВ)

Основная информация о двухтрубном канальном четырехрядном фанкойле MDVFN MDVFN-1000D304E

Двухтрубный канальный фанкойл MDVFN-1000D304E применяется в составе центральных систем кондиционирования для охлаждения и нагрева помещений. Работа осуществляется через подключение к контурам теплоносителя: в теплообменнике циркулирует вода, а вентилятор распределяет воздушный поток в канальной схеме.

Модель выполнена с четырехрядным теплообменником и внешним статическим давлением 30 Па. Вентилятор управляется AC-мотором и функционирует в трех скоростных режимах. Для каждого режима приведены расход воздуха, холодо- и теплопроизводительность, потребляемая мощность при охлаждении, а также уровень шума.

Подключение теплоносителя выполнено через соединение ВР 3/4. Для отвода конденсата предусмотрен дренаж с наружным диаметром отвода НД 32 мм. Габариты, масса и размеры упаковки нужны для планирования размещения устройства в подвесных конструкциях и для организации логистики.

Ключевые особенности MDVFN-1000D304E

• Внешнее статическое давление: 30 Па (номинал) для корректной работы канальной подачи.
• Трехскоростной режим вентилятора: выс./сред./низк. скорость с расчетными параметрами по воздуху и производительности.
• Двухтрубная схема: охлаждение и нагрев через контур теплоносителя.
• Подключение теплоносителя: ВР 3/4 для стыковки с трубопроводом системы.
• Дренаж конденсата: наружный диаметр отвода НД 32 мм.
• AC-мотор вентилятора: задает работу в штатных скоростных режимах.

Технические параметры

• Холодопроизводительность: 10,25 / 8,98 / 6,91 кВт (выс./сред./низк.).
• Теплопроизводительность: 17,35 / 13,72 / 9,94 кВт (выс./сред./низк.).
• Электропитание: 220 - 240 В, 50 Гц, 1 фаза.
• Номинальная потребляемая мощность (охлаждение): 156 / 135 / 114 Вт (выс./сред./низк.).
• Расход воздуха: 1540 / 1210 / 825 м³/ч (выс./сред./низк.).
• Расход теплоносителя (охлаждение): 1,82 / 1,61 / 1,24 м³/ч.
• Падение давления воды в теплообменнике (охлаждение): 78,5 / 64,2 / 41,9 кПа.
• Расход теплоносителя (нагрев): 1,82 / 1,61 / 1,24 м³/ч.
• Падение давления воды в теплообменнике (нагрев): 63,2 / 51,6 / 34,1 кПа.
• Уровень шума: 47,5 / 44,5 / 39,5 дБ(А) (выс./сред./низк. скорость).
• Тип мотора вентилятора: AC.
• Наружный диаметр отвода дренажа: НД 32 мм.

Логистические параметры

• Габариты (Ш×В×Г): 1368×243×482 мм.
• Масса: 27,5 кг (нетто), 32 кг (брутто).
• Размер в упаковке (Ш×В×Г): 1438×270×520 мм.

Условия эксплуатации и монтажные ограничения

Фанкойл предназначен для эксплуатации в составе систем кондиционирования с циркуляцией теплоносителя. При монтаже учитывайте подключение труб теплоносителя, подвод дренажа конденсата, а также внешнее статическое давление 30 Па для стабилизации работы канальной системы.

Применение

Двухтрубные канальные фанкойлы MDVFN-1000D304E применяются в проектах центрального кондиционирования, где требуется организовать регулируемое охлаждение и нагрев помещений. Устройство подходит для скрытой установки в подвесных конструкциях и работы в составе канальной разводки.

Модель востребована для офисных и коммерческих объектов, общественных зданий и помещений с требованиями к прогнозируемому воздухообмену и уровню шума. Параметры по расходу воздуха, гидравлическим потерям и производительности помогают выполнять инженерные расчеты при подборе фанкойлов и элементов обвязки.
