MDV MDVFN-600D304E двухтрубный канальный фанкойл 30 Па (МДВ)

Основная информация о двухтрубном канальном фанкойле MDV MDVFN-600D304E (четырехрядный, 30 Па)

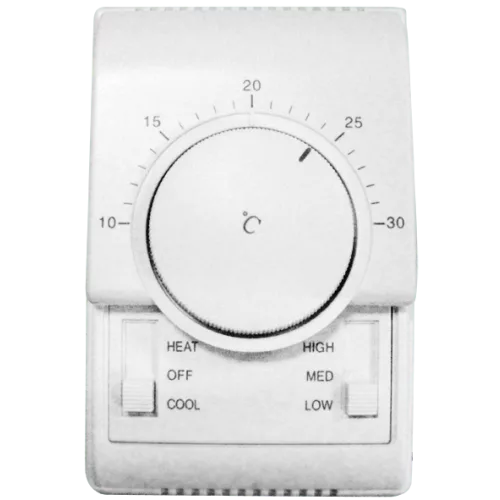

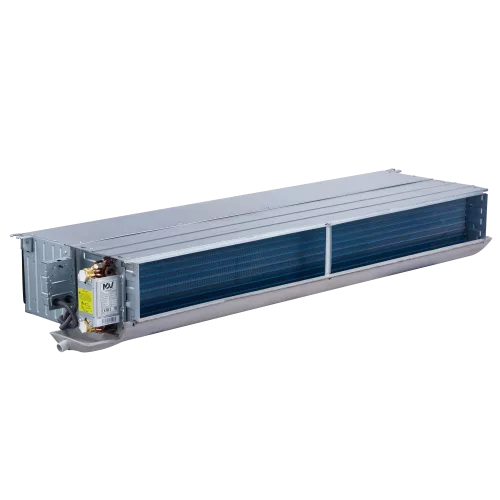

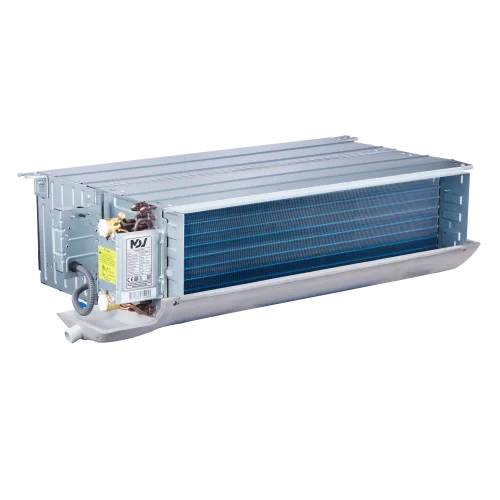

MDVFN-600D304E — двухтрубный канальный фанкойл MDV для работы в системах кондиционирования и отопления с водяным теплоносителем. Устройство предназначено для подачи и распределения воздуха внутри помещений через воздуховоды, обеспечивая регулируемый тепловой обмен в составе инженерных систем зданий.

Фанкойл выполнен с расчетом на внешнее статическое давление 30 Па, что важно при выборе трассы и сопротивления воздуховодов. Двигатель вентилятора работает от переменного тока (AC). Производительность задается ступенями вентилятора: высокие, средние и низкие режимы.

Модель оснащена четырехрядным теплообменником. Холодопроизводительность составляет 7/5,59/3,75 кВт, а теплопроизводительность — 11,3/8,61/5,27 кВт. Показатели по воздуху для трех режимов: расход воздуха 1020/729/412 м³/ч. Уровень шума — 45/41/32 дБ(А).

По охлаждению предусмотрены: потребляемая мощность 104/76/60 Вт, расход теплоносителя 1,2/0,98/0,66 м³/ч, падение давления воды в теплообменнике 74,9/52,2/26,1 кПа. По нагреву теплопроизводительность соответствует указанной выше; расход теплоносителя равен 1,2/0,98/0,66 м³/ч, а падение давления воды в теплообменнике — 63,5/44,1/22 кПа.

Электропитание: 220 - 240 В, 50 Гц, 1 фаза. Габариты корпуса: 1003 x 243 x 482 мм, масса 20,5 кг (нетто) и 25 кг (брутто). Подключение труб теплоносителя выполняется по резьбовому интерфейсу ВР 3/4, наружный диаметр отвода дренажа — 32 мм. Габариты упаковки: 1073 x 270 x 520 мм.

Ключевые особенности MDVFN-600D304E

• Двухтрубная схема: охлаждение и нагрев через водяной теплоноситель.
• Канальный монтаж: внешнее статическое давление 30 Па.
• Четырехрядный теплообменник: холодопроизводительность 7/5,59/3,75 кВт, теплопроизводительность 11,3/8,61/5,27 кВт.
• Расход воздуха: 1020/729/412 м³/ч (выс./ср./низк.).
• Шумовые характеристики: 45/41/32 дБ(А) (выс./ср./низк.).
• Гидравлические потери: падение давления воды на охлаждение 74,9/52,2/26,1 кПа и на нагрев 63,5/44,1/22 кПа.
• Подключение теплоносителя: ВР 3/4.
• Дренаж: наружный диаметр отвода дренажа 32 мм.
• Питание: 220 - 240 В, 50 Гц, 1 фаза; тип двигателя вентилятора — AC.

Применение

MDVFN-600D304E применяют в системах централизованного кондиционирования и отопления с водяным теплоносителем, когда требуется канальная подача воздуха и точное согласование расхода с сопротивлением воздуховодов. Фанкойл подходит для помещений, где нужна регулировка производительности и поддержание требуемых климатических параметров за счет изменения скорости вентилятора.

Устройство используют совместно с источником холода или тепла, ориентируясь на холодо- и теплопроизводительность, расход теплоносителя, а также падение давления в теплообменнике. Монтаж выполняют с подключением труб теплоносителя и организацией отвода конденсата по дренажной линии.

Технические параметры

Тип двигателя вентилятора: AC. Внешнее статическое давление (номинал): 30 Па. Расход воздуха (выс./ср./низк.): 1020/729/412 м³/ч. Уровень шума: 45/41/32 дБ(А).

Охлаждение: холодопроизводительность 7/5,59/3,75 кВт; потребляемая мощность 104/76/60 Вт; расход теплоносителя 1,2/0,98/0,66 м³/ч; падение давления воды 74,9/52,2/26,1 кПа.

Нагрев: теплопроизводительность 11,3/8,61/5,27 кВт; расход теплоносителя 1,2/0,98/0,66 м³/ч; падение давления воды 63,5/44,1/22 кПа.

Логистические параметры

Габариты в упаковке (Ш x В x Г): 1073 x 270 x 520 мм. Масса брутто — 25 кг.

Упаковка и маркировка

Поставка осуществляется в индивидуальной упаковке с габаритами 1073 x 270 x 520 мм. Масса брутто — 25 кг.
