Артикул: MDVFN-1200D304E
В наличии

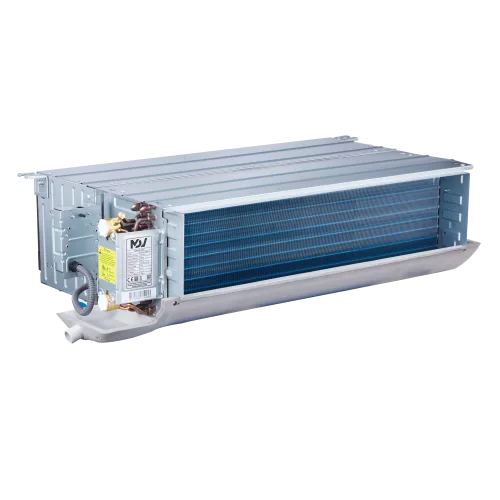

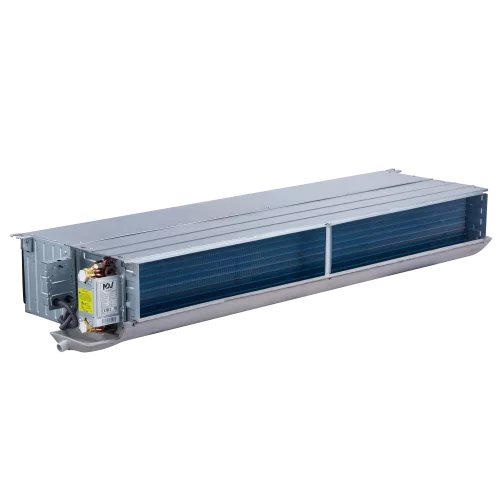

MDV MDVFN-1200D304E канальный двухтрубный фанкойл (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о канальном двухтрубном фанкойле MDV MDVFN-1200D304E
Канальный двухтрубный фанкойл MDV MDVFN-1200D304E предназначен для подачи и распределения воздуха в составе водяных систем кондиционирования. Модель относится к четырехрядным канальным фанкойлам: теплообменник рассчитан на эффективную работу в режимах охлаждения и нагрева с подачей теплоносителя по двум трубам.
Вентилятор обеспечивает перемещение воздуха через канальный тракт с внешним статическим давлением 30 Па. При работе в трех скоростных режимах задаются разные значения расхода воздуха, а также соответствующие значения холодо- и теплопроизводительности. Для организации циркуляции предусмотрены параметры по расходу теплоносителя и падению давления в теплообменнике, что позволяет корректно подобрать гидравлический режим системы.
Электропитание — 220–240 В, 50 Гц, 1 фаза. Параметры по потребляемой мощности и шумности представлены для высоких/средних/низких оборотов, а подключение теплоносителя выполняется через патрубки ВР 3/4. Для отвода конденсата предусмотрен дренаж с наружным диаметром отвода НД 32.
Ключевые особенности MDVFN-1200D304E
- Канальное исполнение: подача воздуха в воздуховод с внешним статическим давлением 30 Па.
- Двухтрубная схема: режимы охлаждения и нагрева реализуются с подачей теплоносителя по двум трубам.
- Четырехрядный теплообменник: значения холодо- и теплопроизводительности приведены для трех скоростных режимов.
- Трехскоростной вентилятор: расход воздуха, производительность и шумность зависят от выбранной скорости (Выс./Ср./Низк.).
- Подключение теплоносителя: ВР 3/4.
- Дренаж: наружный диаметр отвода конденсата НД 32.
Технические параметры
- Холодопроизводительность: 12,65/10,43/7,18 кВт (Выс./Ср./Низк.).
- Теплопроизводительность: 20,35/15,85/10,1 кВт (Выс./Ср./Низк.).
- Расход воздуха: 2040/1530/1020 м³/ч.
- ESP (статическое давление, номинал): 30 Па.
- Расход теплоносителя (охлаждение): 2,2/1,83/1,29 м³/ч.
- Падение давления воды в теплообменнике (охлаждение): 54,1/40,2/23,6 кПа.
- Расход теплоносителя (нагрев): 2,2/1,83/1,29 м³/ч.
- Падение давления воды в теплообменнике (нагрев): 44,7/33,2/19,6 кПа.
- Номинальная потребляемая мощность (охлаждение): 177/149/128 Вт.
- Уровень шума: 48/44/35,5 дБ(А) (Выс./Ср./Низк. скорость).
Логистические параметры
- Размер (Ш × В × Г): 1658 × 243 × 482 мм.
- Размер в упаковке (Ш × В × Г): 1728 × 270 × 520 мм.
- Вес: 33,5 кг (нетто), 40,5 кг (брутто).
Упаковка и маркировка
Фанкойл поставляется в упаковке с габаритами 1728 × 270 × 520 мм. Вес брутто составляет 40,5 кг.
Монтаж и подключение
Подключение теплоносителя выполняется к патрубкам ВР 3/4. Для отвода конденсата используется дренаж с наружным диаметром отвода НД 32. Для корректной работы в канальной системе учитывайте внешнее статическое давление 30 Па и выбранный скоростной режим вентилятора.
Применение
MDVFN-1200D304E используют в водяных системах кондиционирования для охлаждения и обогрева помещений. Канальный фанкойл встраивается в воздуховодный тракт и обеспечивает подачу воздуха в зоны обслуживания.
Модель подходит для объектов, где требуется организация распределения воздуха с заданным статическим давлением и подбором гидравлических параметров по падению давления в теплообменнике. Переключение скоростей позволяет согласовать расход воздуха, шумность и производительность с режимом работы системы.
Технические характеристики MDVFN-1200D304E
Воздушный поток и шум
- Расход воздуха (Выс./Ср./Низк.)
- 2040/1530/1020 м³/ч
- Уровень шума (Выс./Ср./Низк.)
- 48/44/35,5 дБ(А)
Дренаж и конденсат
- Диаметр отвода дренажа (наружный)
- НД 32
Идентификаторы и исполнение
- Артикул
- MDVFN-1200D304E
Питание и электрические параметры
- Напряжение питания
- 220 - 240 В
- Номинальная потребляемая мощность (охлаждение, Выс./Ср./Низк.)
- 177/149/128 Вт
- Фаза
- 1 фаза
- Частота
- 50 Гц
- Электропитание, В/Гц/Ф
- 220 ~ 240, 50, 1
Размеры и масса
- Вес (нетто/брутто), кг
- 33,5 / 40,5
- Вес брутто
- 40,5 кг
- Вес нетто
- 33,5 кг
- Габариты (Ш × В × Г)
- 1658 × 243 × 482 мм
- Размер (Ш×В×Г), мм
- 1658×243×482
Размеры и монтажные ограничения
- Подключение теплоносителя
- ВР 3/4
Упаковка и количество
- Габариты в упаковке (Ш × В × Г)
- 1728 × 270 × 520 мм
- Размер в упаковке (Ш×В×Г), мм
- 1728×270×520
Управление и компрессор
- Тип двигателя вентилятора
- AC
- Тип мотора вентилятора
- AC
Характеристики охлаждения и нагрева
- ESP (статическое давление, номинал)
- 30 Па
- Теплопроизводительность (Выс./Ср./Низк.)
- 20,35/15,85/10,1 кВт
- Холодопроизводительность (Выс./Ср./Низк.)
- 12,65/10,43/7,18 кВт
Хладагент и заправка
- Падение давления воды в теплообменнике (нагрев, Выс./Ср./Низк.)
- 44,7/33,2/19,6 кПа
- Падение давления воды в теплообменнике (охлаждение, Выс./Ср./Низк.)
- 54,1/40,2/23,6 кПа
- Расход теплоносителя (нагрев, Выс./Ср./Низк.)
- 2,2/1,83/1,29 м³/ч
- Расход теплоносителя (охлаждение, Выс./Ср./Низк.)
- 2,2/1,83/1,29 м³/ч
Характеристики
- ESP (статическое давление, номинал), Па
- 30
- Наружный диаметр отвода дренажа, мм
- НД 32
- Номинальная потребляемая мощность (охлаждение) (Выс./Ср./Низк.), Вт
- 177/149/128
- Падение давления воды в теплообменнике (нагрев), кПа
- 44,7/33,2/19,6
- Падение давления воды в теплообменнике (охлаждение), кПа
- 54,1/40,2/23,6
- Подключение труб теплоносителя, дюйм
- ВР 3/4
- Расход воздуха (Выс./Ср./Низк.), м³/ч
- 2040/1530/1020
- Расход теплоносителя (нагрев), м³/ч
- 2,2/1,83/1,29
- Расход теплоносителя (охлаждение), м³/ч
- 2,2/1,83/1,29
- Теплопроизводительность (Выс./Ср./Низк.), кВт
- 20,35/15,85/10,1
- Уровень шума (Выс./Ср./Низк. скорость), дБ(А)
- 48/44/35,5
- Холодопроизводительность (Выс./Ср./Низк.), кВт
- 12,65/10,43/7,18
