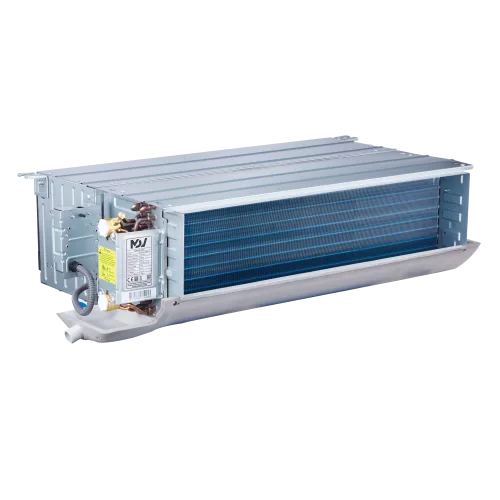

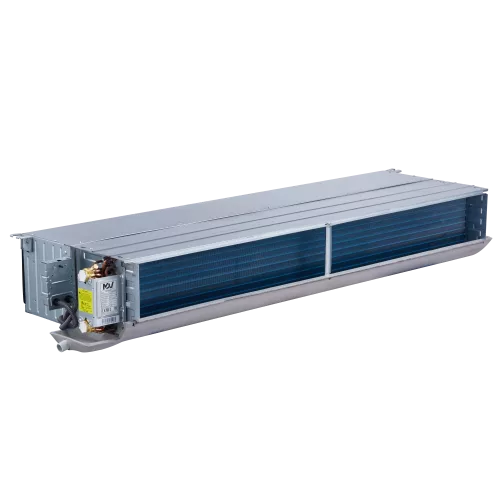

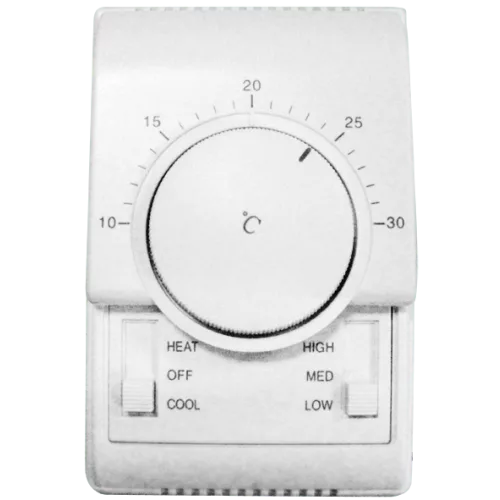

MDVFN MDVFN-700D304E двухтрубный канальный четырехрядный фанкойл (МДВ)

Основная информация о двухтрубном канальном четырехрядном фанкойле MDVFN MDVFN-700D304E

Двухтрубный канальный фанкойл MDVFN-700D304E предназначен для работы в составе систем чиллер - фанкойл и обеспечивает охлаждение и нагрев помещений за счет подключения к контурам теплоносителя. Модель относится к канальным устройствам, рассчитанным на скрытую установку в подпотолочном пространстве: воздух распределяется по воздуховодам или встраивается в систему вентиляции.

Фанкойл выполнен с четырехрядным теплообменником и внешним статическим давлением 30 Па. Параметры работы поддерживаются трехскоростным вентилятором с AC-мотором: для каждого режима указаны расход воздуха, производительность по холоду и теплу, а также уровень шума. Для подключения теплоносителя предусмотрен трубный интерфейс ВР 3/4, а для отвода конденсата используется дренаж с наружным диаметром отвода НД 32.

Корпус и габариты устройства позволяют подобрать место монтажа и трассировку подводов. Установочные и логистические параметры (габариты, масса нетто/брутто и размеры упаковки) приведены для удобной подготовки к монтажу и транспортировке.

Ключевые особенности MDVFN-700D304E

• Внешнее статическое давление: 30 Па (номинал), что подходит для каналной схемы подачи.
• Трехскоростной режим вентилятора: для каждой скорости указаны расход воздуха, производительность и шум.
• Двухтрубная схема: охлаждение и нагрев выполняются через подключение к контурам теплоносителя.
• Подключение теплоносителя: ВР 3/4, обеспечивающее стыковку с трубопроводом системы.
• Дренаж конденсата: наружный диаметр отвода 32 мм.
• Теплообменник: четырехрядный, рассчитанный на работу в режиме хлада/нагрева.

Технические параметры

• Холодопроизводительность: 7,65 / 5,28 / 3,89 кВт (выс./сред./низк.).
• Теплопроизводительность: 12,3 / 8 / 5,68 кВт (выс./сред./низк.).
• Электропитание: 220 - 240 В, 50 Гц, 1 фаза.
• Номинальная потребляемая мощность (охлаждение): 116 / 89 / 77 Вт (выс./сред./низк.).
• Расход воздуха: 1170 / 669 / 460 м³/ч (выс./сред./низк.).
• Расход теплоносителя (охлаждение): 1,33 / 0,92 / 0,69 м³/ч.
• Падение давления воды в теплообменнике (охлаждение): 42,9 / 22,2 / 13,2 кПа.
• Расход теплоносителя (нагрев): 1,33 / 0,93 / 0,68 м³/ч.
• Падение давления воды в теплообменнике (нагрев): 32,8 / 17,1 / 10 кПа.
• Уровень шума: 45,5 / 38 / 32 дБ(А) (выс./сред./низк. скорость).
• Тип мотора вентилятора: AC.
• Наружный диаметр отвода дренажа: НД 32 мм.

Логистические параметры

• Габариты (Ш×В×Г): 1178×243×482 мм.
• Масса: 22,5 кг (нетто), 26,5 кг (брутто).
• Размер в упаковке (Ш×В×Г): 1248×270×520 мм.

Условия эксплуатации и монтажные ограничения

Устройство предназначено для эксплуатации в составе инженерных систем кондиционирования с циркуляцией теплоносителя и работой вентилятора на заданных скоростях. При монтаже учитывайте подвод теплоносителя, подключение дренажа конденсата и параметры внешнего статического давления 30 Па для корректной работы канальной схемы.

Применение

Двухтрубные канальные фанкойлы MDVFN-700D304E применяются в системах центрального кондиционирования и в связке с чиллерами для обеспечения регулируемого микроклимата. Устройство подходит для помещений, где требуется скрытая установка и управление подачей воздуха через каналную разводку.

Модель востребована для административных зданий, коммерческих помещений, объектов общественного назначения и других объектов, где необходимо охлаждение и нагрев по двухтрубной схеме. Параметры по расходу воздуха, уровням шума и гидравлическим потерям теплообменника помогают корректно выполнить подбор и расчеты системы.
