MDV MDVFN-400D304E двухтрубный канальный фанкойл 30 Па (МДВ)

Основная информация о двухтрубном канальном фанкойле MDV MDVFN-400D304E (четырехрядный, 30 Па)

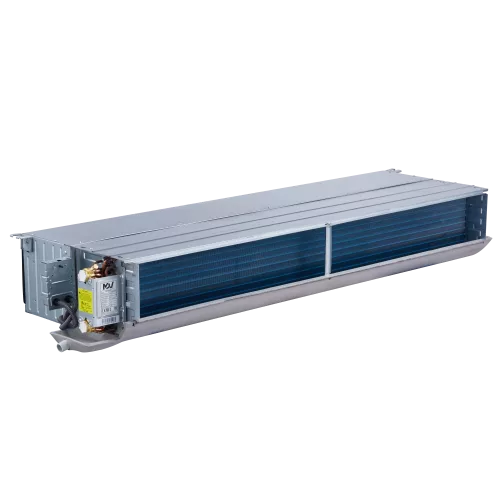

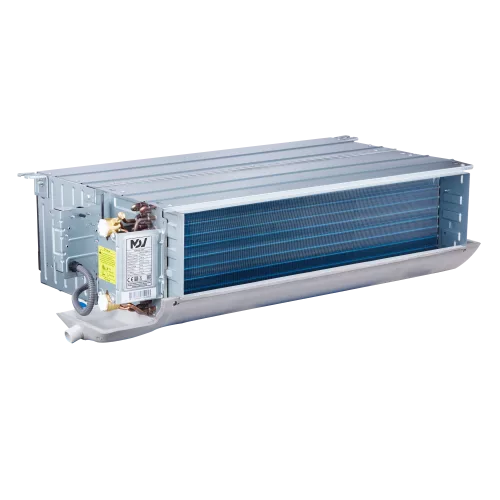

MDVFN-400D304E — двухтрубный канальный фанкойл MDV для систем холодоснабжения и отопления. Прибор предназначен для распределения воздуха внутри помещений и работает с теплоносителем по двухтрубной схеме, обеспечивая эффективный теплообмен в составе инженерных систем зданий.

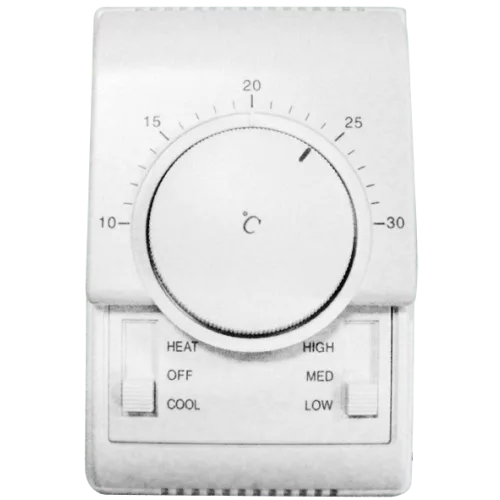

Модель относится к канальным решениям с внешним статическим давлением 30 Па, что помогает подобрать конфигурацию воздухораспределения для требуемых расходов. Вентилятор с электродвигателем переменного тока (AC) обеспечивает подачу воздуха в трех режимах работы по расходу и производительности: высокие, средние и низкие скорости.

Фанкойл выполнен с четырехрядным теплообменником. Технические параметры включают холодопроизводительность 5,2/3,46/2,61 кВт, теплопроизводительность 7,85/4,93/3,42 кВт, расход воздуха 680/397/269 м³/ч. Для настройки гидравлики предусмотрены падения давления теплоносителя в теплообменнике: на охлаждение 38,9/20,2/12,3 кПа, на нагрев 30,2/15,3/9,3 кПа.

Электропитание: 220 - 240 В, 50 Гц, 1 фаза. Корпус имеет габариты 908 x 243 x 482 мм, а масса составляет 18,5 кг (нетто) и 23 кг (брутто). Для эксплуатации предусмотрен отвод дренажа с наружным диаметром 32 мм, а подключение труб теплоносителя выполняется через резьбовой интерфейс ВР 3/4.

Ключевые особенности MDVFN-400D304E

• Двухтрубная схема: работа по холодоснабжению и нагреву от теплоносителя.
• Канал для воздухораспределения: внешнее статическое давление 30 Па.
• Четырехрядный теплообменник: холодопроизводительность 5,2/3,46/2,61 кВт, теплопроизводительность 7,85/4,93/3,42 кВт.
• Расход воздуха по скоростям: 680/397/269 м³/ч.
• Гидравлические параметры: падение давления теплоносителя при охлаждении 38,9/20,2/12,3 кПа и при нагреве 30,2/15,3/9,3 кПа.
• Шумовые характеристики: уровень шума 41,5/34,5/26 дБ(А).
• Подключение теплоносителя: резьбовое соединение ВР 3/4.
• Подключение дренажа: наружный диаметр отвода дренажа 32 мм.
• Питание: 220 - 240 В, 50 Гц, 1 фаза; тип двигателя вентилятора — AC.

Применение

Двухтрубный канальный фанкойл MDVFN-400D304E применяют в системах центрального кондиционирования и отопления, где требуется подача и распределение воздуха по воздуховодам. Модель подходит для офисных, торговых и административных помещений, а также для объектов, где предусмотрены инженерные решения на базе водяных теплообменников и поэтапного регулирования производительности по скоростям вентилятора.

Устройство используют в составе систем с чиллером или котельной, ориентируясь на параметры по расходу воздуха, внешнему статическому давлению и гидравлическим потерям в теплообменнике. Фанкойл подключают к системе трубопроводов теплоносителя и организуют отвод конденсата по дренажной линии с соответствующим диаметром.

Технические параметры

Вентилятор: тип двигателя — AC. Внешнее статическое давление (номинал): 30 Па. Расход воздуха (выс./ср./низк.): 680/397/269 м³/ч. Уровень шума (выс./ср./низк. скорость): 41,5/34,5/26 дБ(А).

Характеристики по охлаждению: холодопроизводительность 5,2/3,46/2,61 кВт, потребляемая мощность (охлаждение) 69/49/43 Вт, расход теплоносителя 0,89/0,61/0,46 м³/ч, падение давления воды в теплообменнике 38,9/20,2/12,3 кПа.

Характеристики по нагреву: теплопроизводительность 7,85/4,93/3,42 кВт, расход теплоносителя 0,9/0,61/0,46 м³/ч, падение давления воды в теплообменнике 30,2/15,3/9,3 кПа.

Логистические параметры

Габариты в упаковке (Ш x В x Г): 978 x 270 x 520 мм. Масса: 23 кг (брутто).

Упаковка и маркировка

Упаковка рассчитана на поставку оборудования в индивидуальной коробке с габаритами 978 x 270 x 520 мм. Масса брутто — 23 кг.
