Артикул: MDVFN-1400D304E
В наличии

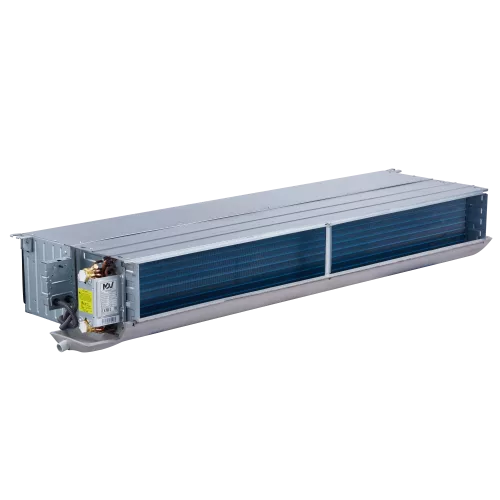

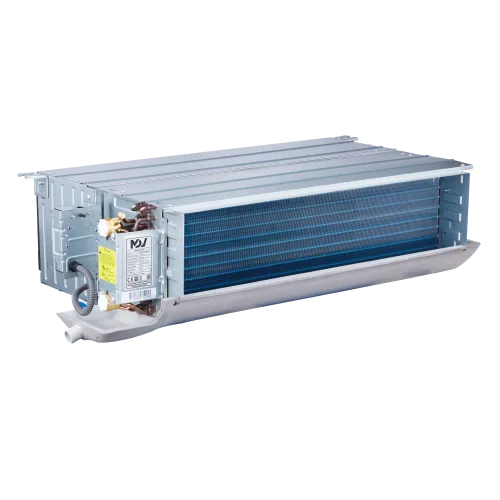

MDV MDVFN-1400D304E канальный двухтрубный фанкойл (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о канальном двухтрубном фанкойле MDV MDVFN-1400D304E
Канальный двухтрубный фанкойл MDV MDVFN-1400D304E предназначен для охлаждения и нагрева помещений в составе водяных систем кондиционирования. Модель выполнена в канальном исполнении и обеспечивает распределение воздуха по воздуховодам. Теплообменник четырехрядный, поэтому производительность в режимах охлаждения и нагрева рассчитана для нескольких скоростных уровней вентилятора.
Функционирование в канальном тракте учитывает внешнее статическое давление 30 Па. Значения расхода воздуха, холодопроизводительности, теплопроизводительности, потребляемой мощности и уровня шума приведены для высоких/средних/низких скоростей. Для гидравлического подбора системы указаны расход теплоносителя и падение давления в теплообменнике в режимах охлаждения и нагрева.
Электропитание — 220–240 В, 50 Гц, 1 фаза. Подключение теплоносителя осуществляется через патрубки ВР 3/4, отвод конденсата выполняется по дренажному выходу с наружным диаметром НД 32. Корректная организация монтажа и подключения позволяет обеспечить стабильную работу фанкойла в составе инженерных систем.
Ключевые особенности MDVFN-1400D304E
- Канальное исполнение: работа в воздуховодном тракте с внешним статическим давлением 30 Па.
- Двухтрубная схема: охлаждение и нагрев реализуются при подаче теплоносителя по двум трубам.
- Четырехрядный теплообменник: производительность задана для высоких/средних/низких скоростей.
- Расход воздуха в трех режимах: 2380/1758/1190 м³/ч (Выс./Ср./Низк.).
- Подключение теплоносителя: ВР 3/4.
- Дренаж и конденсат: наружный диаметр отвода НД 32.
Технические параметры
- Холодопроизводительность: 15,85/12,96/8,86 кВт (Выс./Ср./Низк.).
- Теплопроизводительность: 25,15/19,55/12,24 кВт (Выс./Ср./Низк.).
- Расход воздуха: 2380/1758/1190 м³/ч.
- ESP (статическое давление, номинал): 30 Па.
- Расход теплоносителя (охлаждение, Выс./Ср./Низк.): 2,78/2,28/1,57 м³/ч.
- Падение давления воды в теплообменнике (охлаждение, Выс./Ср./Низк.): 88,9/64,2/35,3 кПа.
- Расход теплоносителя (нагрев, Выс./Ср./Низк.): 2,78/2,28/1,57 м³/ч.
- Падение давления воды в теплообменнике (нагрев, Выс./Ср./Низк.): 74,9/53,7/28,8 кПа.
- Номинальная потребляемая мощность (охлаждение, Выс./Ср./Низк.): 242/205/166 Вт.
- Уровень шума: 49,5/44,5/36 дБ(А) (Выс./Ср./Низк. скорость).
Логистические параметры
- Габариты (Ш × В × Г): 1898 × 243 × 482 мм.
- Габариты в упаковке (Ш × В × Г): 1968 × 270 × 520 мм.
- Вес: 39 кг (нетто), 44,5 кг (брутто).
Упаковка и маркировка
Поставка выполнена в упаковке с габаритами 1968 × 270 × 520 мм. Вес брутто составляет 44,5 кг.
Монтаж и подключение
Подключение теплоносителя выполняется к патрубкам ВР 3/4. Для удаления конденсата предусмотрен дренаж с наружным диаметром отвода НД 32. При выборе скорости вентилятора учитывайте требуемый расход воздуха и шумность.
Применение
MDVFN-1400D304E применяют для охлаждения и обогрева помещений в водяных системах кондиционирования. Канальный фанкойл встраивается в воздуховодный тракт и обеспечивает распределение воздуха в обслуживаемые зоны.
Модель востребована в проектах, где необходимы заданные параметры внешнего статического давления и согласование гидравлических показателей по падению давления в теплообменнике. Трехскоростной режим вентилятора позволяет подобрать баланс между производительностью, расходом воздуха и уровнем шума.
Технические характеристики MDVFN-1400D304E
Воздушный поток и шум
- Расход воздуха (Выс./Ср./Низк.)
- 2380/1758/1190 м³/ч
- Уровень шума (Выс./Ср./Низк.)
- 49,5/44,5/36 дБ(А)
Дренаж и конденсат
- Диаметр отвода дренажа (наружный)
- НД 32
Идентификаторы и исполнение
- Артикул
- MDVFN-1400D304E
Питание и электрические параметры
- Напряжение питания
- 220 - 240 В
- Номинальная потребляемая мощность (охлаждение, Выс./Ср./Низк.)
- 242/205/166 Вт
- Фаза
- 1 фаза
- Частота
- 50 Гц
- Электропитание, В/Гц/Ф
- 220 ~ 240, 50, 1
Размеры и масса
- Вес (нетто/брутто), кг
- 39 / 44,5
- Вес брутто
- 44,5 кг
- Вес нетто
- 39 кг
- Габариты (Ш × В × Г)
- 1898 × 243 × 482 мм
- Размер (Ш×В×Г), мм
- 1898×243×482
Размеры и монтажные ограничения
- Подключение теплоносителя
- ВР 3/4
Упаковка и количество
- Габариты в упаковке (Ш × В × Г)
- 1968 × 270 × 520 мм
- Размер в упаковке (Ш×В×Г), мм
- 1968×270×520
Управление и компрессор
- Тип двигателя вентилятора
- AC
- Тип мотора вентилятора
- AC
Характеристики охлаждения и нагрева
- ESP (статическое давление, номинал)
- 30 Па
- Теплопроизводительность (Выс./Ср./Низк.)
- 25,15/19,55/12,24 кВт
- Холодопроизводительность (Выс./Ср./Низк.)
- 15,85/12,96/8,86 кВт
Хладагент и заправка
- Падение давления воды в теплообменнике (нагрев, Выс./Ср./Низк.)
- 74,9/53,7/28,8 кПа
- Падение давления воды в теплообменнике (охлаждение, Выс./Ср./Низк.)
- 88,9/64,2/35,3 кПа
- Расход теплоносителя (нагрев, Выс./Ср./Низк.)
- 2,78/2,28/1,57 м³/ч
- Расход теплоносителя (охлаждение, Выс./Ср./Низк.)
- 2,78/2,28/1,57 м³/ч
Характеристики
- ESP (статическое давление, номинал), Па
- 30
- Наружный диаметр отвода дренажа, мм
- НД 32
- Номинальная потребляемая мощность (охлаждение) (Выс./Ср./Низк.), Вт
- 242/205/166
- Падение давления воды в теплообменнике (нагрев), кПа
- 74,9/53,7/28,8
- Падение давления воды в теплообменнике (охлаждение), кПа
- 88,9/64,2/35,3
- Подключение труб теплоносителя, дюйм
- ВР 3/4
- Расход воздуха (Выс./Ср./Низк.), м³/ч
- 2380/1758/1190
- Расход теплоносителя (нагрев), м³/ч
- 2,78/2,28/1,57
- Расход теплоносителя (охлаждение), м³/ч
- 2,78/2,28/1,57
- Теплопроизводительность (Выс./Ср./Низк.), кВт
- 25,15/19,55/12,24
- Уровень шума (Выс./Ср./Низк. скорость), дБ(А)
- 49,5/44,5/36
- Холодопроизводительность (Выс./Ср./Низк.), кВт
- 15,85/12,96/8,86
