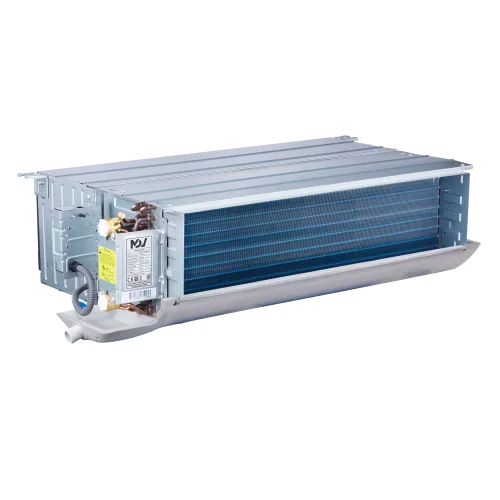

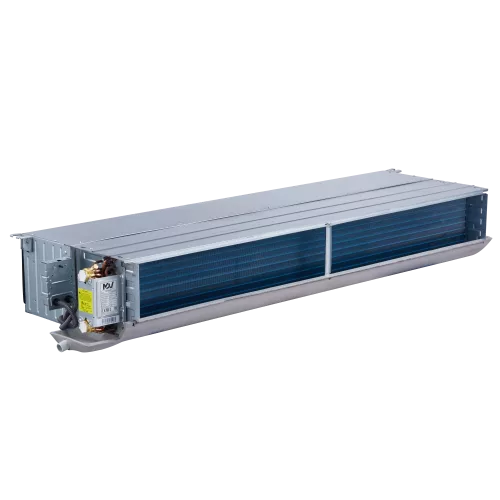

MDVFN MDVFN-800D304E двухтрубный канальный четырехрядный фанкойл (МДВ)

Основная информация о двухтрубном канальном четырехрядном фанкойле MDVFN MDVFN-800D304E

Двухтрубный канальный фанкойл MDVFN-800D304E предназначен для охлаждения и нагрева помещений в составе инженерных систем с центральным кондиционированием. Модель подключается к контурам теплоносителя и работает в двухтрубной схеме, обеспечивая требуемый тепловой режим за счет циркуляции воды через теплообменник.

Фанкойл рассчитан на скрытую установку в канальной системе: воздух подается/распределяется по каналам, а величина внешнего статического давления составляет 30 Па. Устройство использует AC-мотор вентилятора и поддерживает трехскоростную работу. Для каждого режима производитель задает значения расхода воздуха, холодо- и теплопроизводительности, а также уровень шума.

Для гидравлического подключения предусмотрено соединение теплоносителя ВР 3/4, а для отвода конденсата указан наружный диаметр дренажного отвода НД 32 мм. Приведенные габариты, масса и размеры упаковки помогают организовать транспортировку и подготовить монтажные работы.

Ключевые особенности MDVFN-800D304E

• Внешнее статическое давление: 30 Па (номинал) для каналной схемы подачи.
• Панельные режимы вентилятора: выс./сред./низк. скорости с соответствующими параметрами по воздуху, шуму и производительности.
• Двухтрубная система: охлаждение и нагрев через подключение к контуру теплоносителя.
• Подключение трубопроводов: ВР 3/4, предусмотренное для теплоносителя.
• Конденсатный дренаж: НД 32 мм (наружный диаметр отвода дренажа).
• Четырехрядный теплообменник: рассчитан на работу в режимах охлаждения и нагрева.

Технические параметры

• Холодопроизводительность: 9,4 / 7,91 / 4,96 кВт (выс./сред./низк.).
• Теплопроизводительность: 14,75 / 12,05 / 7,08 кВт (выс./сред./низк.).
• Электропитание: 220 - 240 В, 50 Гц, 1 фаза.
• Номинальная потребляемая мощность (охлаждение): 140 / 119 / 93 Вт (выс./сред./низк.).
• Расход воздуха: 1350 / 1023 / 555 м³/ч (выс./сред./низк.).
• Расход теплоносителя (охлаждение): 1,64 / 1,38 / 0,87 м³/ч.
• Падение давления воды в теплообменнике (охлаждение): 71,3 / 51,8 / 23,2 кПа.
• Расход теплоносителя (нагрев): 1,64 / 1,38 / 0,87 м³/ч.
• Падение давления воды в теплообменнике (нагрев): 55,7 / 62 / 18 кПа.
• Уровень шума: 44,5 / 41,5 / 34 дБ(А) (выс./сред./низк. скорость).
• Тип мотора вентилятора: AC.
• Наружный диаметр отвода дренажа: НД 32 мм.

Логистические параметры

• Габариты (Ш×В×Г): 1368×243×482 мм.
• Масса: 27,5 кг (нетто), 32 кг (брутто).
• Размер упаковки (Ш×В×Г): 1438×270×520 мм.

Условия эксплуатации и монтажные ограничения

Фанкойл предназначен для работы в составе систем кондиционирования с циркуляцией теплоносителя. При монтаже учитывайте подключение трубопровода теплоносителя, параметры внешнего статического давления 30 Па для корректной подачи воздуха и подвод дренажа конденсата.

Применение

Двухтрубные канальные фанкойлы MDVFN-800D304E используют в центральных системах кондиционирования для поддержания заданного микроклимата. Модель подходит для объектов, где важна скрытая установка и подача воздуха через воздуховоды или распределительные каналы.

Устройство применяется в офисных помещениях, коммерческих и общественных зданиях, а также в помещениях специального назначения, когда требуется организовать охлаждение и нагрев по двухтрубной схеме. Технические параметры по воздухообмену, шуму и гидравлическим потерям помогают выполнить корректный подбор фанкойла и элементов обвязки.
