MDV MDVFN-500D304E двухтрубный канальный фанкойл 30 Па (МДВ)

Основная информация о двухтрубном канальном фанкойле MDV MDVFN-500D304E (четырехрядный, 30 Па)

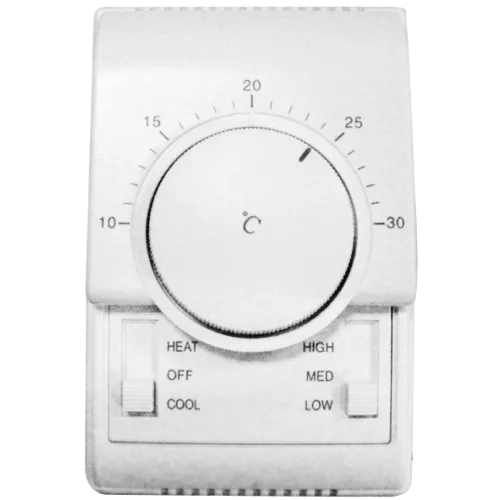

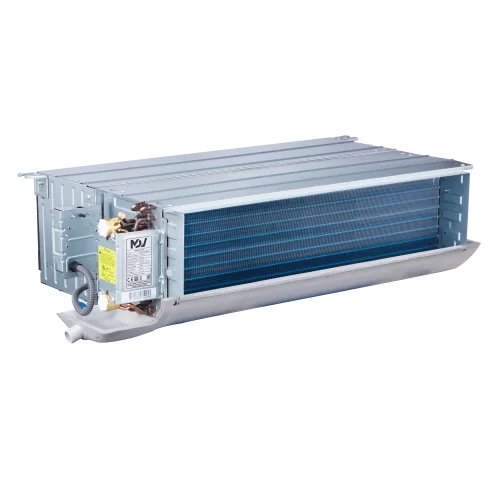

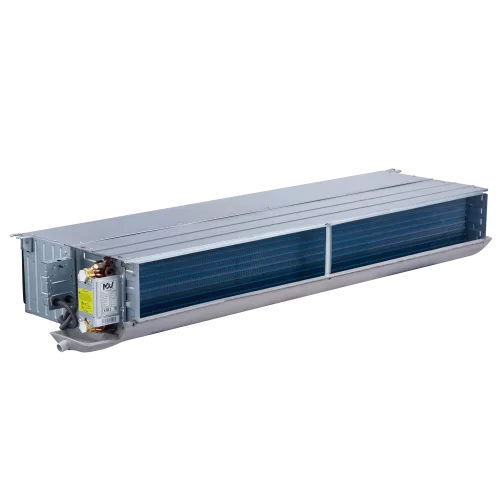

MDVFN-500D304E — двухтрубный канальный фанкойл MDV для систем холодоснабжения и отопления с водяным теплоносителем. Модель предназначена для распределения воздуха внутри помещений через воздуховоды и применяется в составе инженерных решений кондиционирования и климатизации.

Канальная конструкция рассчитана на работу с внешним статическим давлением 30 Па, что позволяет обеспечить требуемые расходы воздуха при подключении к системе воздухораспределения. Двигатель вентилятора выполнен для работы от переменного тока (AC). Производительность и параметры по воздуху задаются ступенями вентилятора: высокие, средние и низкие режимы.

Фанкойл выполнен с четырехрядным теплообменником. Параметры по охлаждению: холодопроизводительность 6,15/5,02/3,18 кВт, потребляемая мощность (охлаждение) 97/76/63 Вт, расход воздуха 850/642/346 м³/ч. Гидравлические потери в теплообменнике на охлаждение составляют 52,2/37,7/17,7 кПа, а расход теплоносителя — 1,06/0,88/0,57 м³/ч.

Параметры по нагреву: теплопроизводительность 9,7/7,32/4,28 кВт, расход теплоносителя 1,06/0,88/0,58 м³/ч и падение давления воды в теплообменнике 42,3/30,4/14,3 кПа. Уровень шума для трех скоростей — 45/42/32,5 дБ(А).

Электропитание: 220 - 240 В, 50 Гц, 1 фаза. Габариты корпуса: 908 x 243 x 482 мм, масса 19 кг (нетто) и 23 кг (брутто). Подключение труб теплоносителя — ВР 3/4, отвод дренажа — с наружным диаметром 32 мм. Размер упаковки: 978 x 270 x 520 мм.

Ключевые особенности MDVFN-500D304E

• Двухтрубная схема: охлаждение и нагрев через водяной теплоноситель.
• Внешнее статическое давление: 30 Па для канального монтажа.
• Четырехрядный теплообменник: холодопроизводительность 6,15/5,02/3,18 кВт, теплопроизводительность 9,7/7,32/44,28 кВт.
• Расход воздуха: 850/642/346 м³/ч (выс./ср./низк.).
• Гидравлика теплообменника: потери давления воды на охлаждение 52,2/37,7/17,7 кПа и на нагрев 42,3/30,4/14,3 кПа.
• Уровень шума: 45/42/32,5 дБ(А) (выс./ср./низк.).
• Подключение теплоносителя: ВР 3/4.
• Дренаж: наружный диаметр отвода дренажа 32 мм.
• Электропитание: 220 - 240 В, 50 Гц, 1 фаза; двигатель вентилятора — AC.

Применение

Двухтрубный канальный фанкойл MDVFN-500D304E применяют в системах центрального кондиционирования и отопления с водяным теплоносителем, где требуется организация регулируемого воздухообмена по воздуховодам. Устройство подходит для коммерческих и административных помещений, а также для объектов с проектными требованиями к расходу воздуха и сопротивлению воздуховодов.

Модель используют совместно с чиллером или котельной, ориентируясь на параметры по холодопроизводительности, теплопроизводительности, расходу теплоносителя и потерям давления в теплообменнике. Подключение выполняют к трубопроводам теплоносителя и организуют отвод конденсата по дренажной линии с соответствующим диаметром.

Технические параметры

Тип двигателя вентилятора: AC. Внешнее статическое давление (номинал): 30 Па. Расход воздуха (выс./ср./низк.): 850/642/346 м³/ч. Уровень шума: 45/42/32,5 дБ(А) (выс./ср./низк.).

Охлаждение: холодопроизводительность 6,15/5,02/3,18 кВт; потребляемая мощность 97/76/63 Вт; расход теплоносителя 1,06/0,88/0,57 м³/ч; падение давления воды 52,2/37,7/17,7 кПа.

Нагрев: теплопроизводительность 9,7/7,32/44,28 кВт; расход теплоносителя 1,06/0,88/0,58 м³/ч; падение давления воды 42,3/30,4/14,3 кПа.

Логистические параметры

Габариты в упаковке (Ш x В x Г): 978 x 270 x 520 мм. Масса брутто — 23 кг.

Упаковка и маркировка

Фанкойл поставляется в индивидуальной упаковке с габаритами 978 x 270 x 520 мм. Масса брутто — 23 кг.
