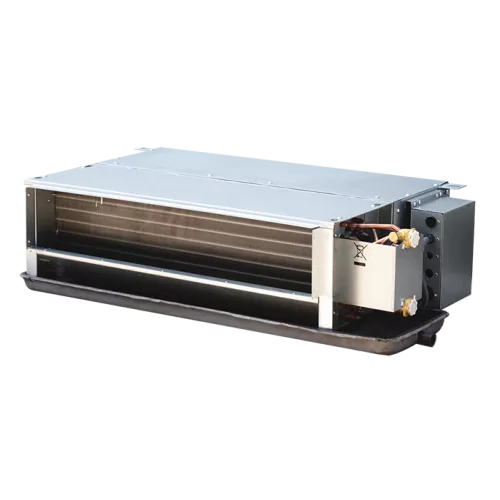

MDV MDKT2-1000G(30/50) двухтрубный канальный двухрядный фанкойл (МДВ)

Основная информация о двухтрубном канальном двухрядном фанкойле MDV MDKT2-1000G(30/50)

Двухтрубный канальный двухрядный фанкойл MDV MDKT2-1000G(30/50) предназначен для подачи охлажденного воздуха и поддержания заданного микроклимата в помещениях с центральным теплоснабжением/холодоснабжением. Модель рассчитана на работу с теплоносителем в двухтрубной схеме, а внутренний вентилятор обеспечивает распределение воздушного потока через канальную систему.

Для данной модели предусмотрены режимы работы с различными скоростями вентилятора и соответствующими показателями по холодо- и теплопроизводительности. В режиме охлаждения хладопроизводительность составляет 8,9 кВт на высокой скорости, 7,61 кВт на средней и 6,41 кВт на низкой. Теплопроизводительность в тех же скоростных режимах равна 13,5 кВт, 11,72 кВт и 10,03 кВт соответственно.

Фанкойл выполнен с питанием 220-240 В переменного тока, 50 Гц, 1 фаза. Статическое давление (ESP) для исполнения модели соответствует 30/50 Па. Максимальная температура воды в системе достигает 75 °C, а рабочее давление составляет 1 МПа. Подключение теплоносителя выполнено через трубное соединение 3/4" BP.

Для организации воздухообмена предусмотрены значения расхода воздуха: 1700 м³/ч на высокой скорости, 1275 м³/ч на средней и 850 м³/ч на низкой. Расход теплоносителя (охлаждение) — 1,531 м³/ч. Для контроля уровня комфорта указаны уровни шума: 47 дБ(А) на высокой, 43 дБ(А) на средней и 37 дБ(А) на низкой скорости при статическом давлении 30 Па; а при 50 Па — 47/43/41 дБ(А).

Ключевые особенности MDKT2-1000G(30/50)

• Двухтрубная канальная схема: работа с теплоносителем по двухтрубной схеме и подача воздуха в канальную систему.
• Управляемые скорости вентилятора: расход воздуха и производительность меняются в зависимости от высокой/средней/низкой скорости.
• Холодо- и теплопроизводительность: 8,9/7,61/6,41 кВт (охлаждение) и 13,5/11,72/10,03 кВт (теплопроизводительность) для соответствующих скоростей.
• Статическое давление ESP: исполнение 30/50 Па.
• Питание вентилятора: 220-240 В, 50 Гц, 1 фаза; тип мотора вентилятора — AC.
• Теплоноситель и присоединение: максимальная t воды 75 °C, рабочее давление 1 МПа, подключение труб теплоносителя 3/4" BP.
• Воздух и шум: расход воздуха 1700/1275/850 м³/ч, уровень шума 47/43/37 дБ(А) при 30 Па и 47/43/41 дБ(А) при 50 Па.

Технические параметры

Холодопроизводительность (Выс./Ср./Низк.): 8,9/7,61/6,41 кВт. Теплопроизводительность (Выс./Ср./Низк.): 13,5/11,72/10,03 кВт. Номинальная потребляемая мощность при охлаждении составляет 171 Вт для режима 30 Па и 171 Вт для режима 50 Па. Расход теплоносителя (охлаждение) — 1,531 м³/ч, падение давления воды в теплообменнике — 22 кПа.

Логистические параметры

Габариты фанкойла (Ш × В × Г): 1566 × 241 × 522 мм. Габариты панели в упаковке (Ш × В × Г): 1615 × 260 × 550 мм. Масса (нетто/брутто): 33,4/37 кг.

Применение

Фанкойл MDV MDKT2-1000G(30/50) используется в системах центрального кондиционирования и обеспечивает охлаждение воздуха в составе канальных решений. Модель подходит для размещения в инженерных пространствах и для сценариев, где требуется подача воздушного потока через воздуховоды с учетом заданных параметров статического давления и требуемой производительности.

При проектировании системы учитываются расход воздуха по скоростным режимам, уровень шума, температура воды и характеристики теплообменника, включая падение давления воды. Подключение теплоносителя выполняется через стандартное трубное соединение 3/4" BP, а питание вентилятора — от сети 220-240 В.
