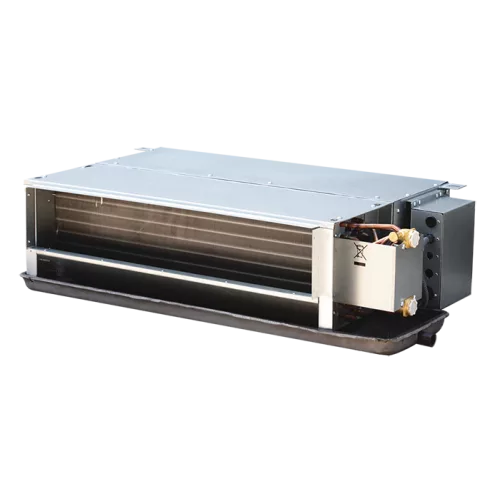

MDV MDKT2-1200G(30/50) двухтрубный канальный двухрядный фанкойл (МДВ)

Основная информация о двухтрубном канальном двухрядном фанкойле MDV MDKT2-1200G(30/50)

Двухтрубный канальный двухрядный фанкойл MDV MDKT2-1200G(30/50) предназначен для охлаждения воздуха и поддержания заданных условий в помещениях, где используется центральное холодоснабжение и теплоснабжение. Модель работает с теплоносителем по двухтрубной схеме, а встроенный вентилятор обеспечивает подачу воздушного потока в канальную систему.

Фанкойл поддерживает работу с тремя скоростными режимами, что позволяет согласовать требуемый воздухообмен с параметрами системы. В режиме охлаждения холодопроизводительность составляет 10,8 кВт на высокой скорости, 9,13 кВт на средней и 7,93 кВт на низкой. Теплопроизводительность равна 16,5/14,05/12,24 кВт для тех же скоростей.

Электропитание вентилятора — 220-240 В переменного тока, 50 Гц, 1 фаза. Исполнение по статическому давлению (ESP) — 30/50 Па. Максимальная температура воды достигает 75 °C, рабочее давление — 1 МПа. Подключение труб теплоносителя выполнено через 3/4" BP.

Воздухообмен обеспечивается расходом воздуха 2040 м³/ч на высокой скорости, 1530 м³/ч на средней и 1020 м³/ч на низкой. Расход теплоносителя (охлаждение) — 1,858 м³/ч, а падение давления воды в теплообменнике (охлаждение) составляет 39 кПа. Уровни шума — 48/44/38 дБ(А) при 30 Па и 48/44/41 дБ(А) при 50 Па.

Ключевые особенности MDKT2-1200G(30/50)

• Двухтрубная канальная конструкция: подача воздуха в канальную систему с подключением к теплоносителю по двухтрубной схеме.
• Три режима скоростей вентилятора: расход воздуха и производительность рассчитаны для высокой/средней/низкой скорости.
• Холодо- и теплопроизводительность: 10,8/9,13/7,93 кВт (охлаждение) и 16,5/14,05/12,24 кВт (тепло) для разных скоростей.
• Статическое давление ESP: 30/50 Па.
• Питание 220-240 В: тип мотора вентилятора — AC, электросеть 220-240 В, 50 Гц, 1 фаза.
• Теплоноситель до 75 °C: максимальная t воды 75 °C, рабочее давление 1 МПа, подключение 3/4" BP.
• Расход воздуха и уровень шума: 2040/1530/1020 м³/ч, шум 48/44/38 дБ(А) при 30 Па и 48/44/41 дБ(А) при 50 Па.

Технические параметры

Холодопроизводительность (Выс./Ср./Низк.): 10,8/9,13/7,93 кВт. Теплопроизводительность (Выс./Ср./Низк.): 16,5/14,05/12,24 кВт. Номинальная потребляемая мощность при охлаждении — 212 Вт для 30 Па и 212 Вт для 50 Па. Расход теплоносителя (охлаждение) — 1,858 м³/ч. Падение давления воды в теплообменнике (охлаждение) — 39 кПа.

Логистические параметры

Габариты фанкойла (Ш × В × Г): 1856 × 241 × 522 мм. Габариты панели в упаковке (Ш × В × Г): 1905 × 260 × 550 мм. Масса (нетто/брутто): 38,5/42 кг.

Применение

Фанкойл MDV MDKT2-1200G(30/50) применяют в составе систем центрального кондиционирования, когда требуется канальная подача воздуха и согласование параметров воздухообмена с характеристиками статического давления. Модель подходит для помещений, где предусмотрены инженерные каналы и требуется эффективное охлаждение с учетом выбранного скоростного режима.

При подборе системы учитывают расход воздуха по скоростям, уровень шума, температуру теплоносителя, а также падение давления воды в теплообменнике. Питание вентилятора выполняется от сети 220-240 В, а подключение теплоносителя — через 3/4" BP.
