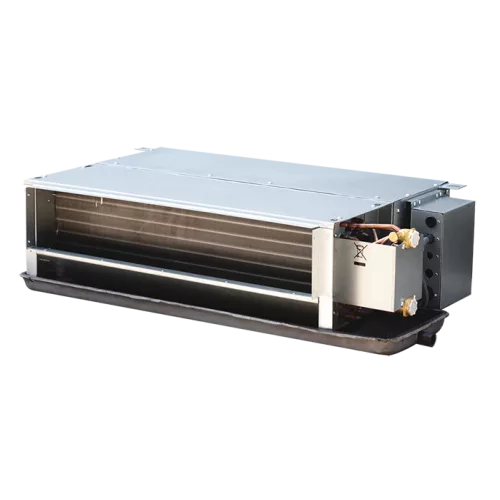

MDV MDKT2-500G(30/50) канальный двухтрубный двухрядный фанкойл (МДВ)

Основная информация о канальном двухтрубном двухрядном фанкойле MDV MDKT2-500G(30/50)

Канальный двухтрубный двухрядный фанкойл MDV MDKT2-500G(30/50) предназначен для организации комфортного микроклимата в помещениях за счет подачи и распределения обработанного воздуха по воздуховодам. Модель работает в составе водяных систем кондиционирования, где теплообмен осуществляется через циркуляцию теплоносителя в двухтрубной схеме. Применение канального типа позволяет интегрировать устройство в вентиляционные магистрали и скрыть элементы внутри инженерных конструкций.

Фанкойл рассчитан на работу с электропитанием 220-240 В, 50 Гц, 1 фаза. Наличие нескольких уровней работы вентилятора дает возможность подобрать требуемый режим по воздухообмену: расход воздуха составляет 850 м³/ч на высокой скорости, 640 м³/ч на средней и 425 м³/ч на низкой. Для расчетов гидравлики важны показатели теплообмена: падение давления воды в теплообменнике при охлаждении составляет 22 кПа.

Тепло- и холодопроизводительность представлены в трех режимах по скорости: холодопроизводительность достигает 4,4 кВт на высокой, 3,74 кВт на средней и 3,25 кВт на низкой; теплопроизводительность – 6,8 кВт на высокой, 5,78 кВт на средней и 5,07 кВт на низкой. Максимальная температура воды в системе – 75 °C, рабочее давление теплоносителя – 1 МПа. Подключение труб теплоносителя выполняется через патрубки 3/4" BP.

Ключевые особенности MDKT2-500G(30/50)

• Двухтрубная схема: теплообмен осуществляется через подключение теплоносителя по двухтрубной системе.
• Двухрядный теплообменник: обеспечивается требуемый теплообмен в канальном исполнении.
• Статическое давление (ESP): 30/50 Па для подбора режимов по аэродинамике.
• Холодопроизводительность (3 скорости): 4,4/3,74/3,25 кВт.
• Теплопроизводительность (3 скорости): 6,8/5,78/5,07 кВт.
• Расход воздуха: 850/640/425 м³/ч.
• Уровень шума: 45/41/34 дБ(А) (при 30 Па) и 45/41/37 дБ(А) (при 50 Па).
• Питание: 220-240 В, 50 Гц, 1 фаза.
• Диапазон температуры воды: максимальная t воды 75 °C.
• Подача/теплоноситель: подключение труб 3/4" BP, падение давления воды 22 кПа.

Технические параметры

• Тип мотора вентилятора: AC.
• Электропитание: 220-240/50/1 В/Гц/Ф.
• Статическое давление (опциональное ESP): 30/50 Па.

Логистические параметры

• Габариты (Ш × В × Г): 941 × 241 × 522 мм.
• Габариты панели в упаковке (Ш × В × Г): 990 × 260 × 550 мм.
• Вес: 19,2 кг (нетто), 21,6 кг (брутто).

Применение

Канальные двухтрубные двухрядные фанкойлы MDV MDKT2-500G(30/50) используют в водяных системах кондиционирования для охлаждения и обогрева помещений. Устройство подходит для размещения в инженерных нишах и подвесных конструкциях с подводом воздуха по воздуховодам, когда требуется аккуратное распределение воздушного потока и возможность гибкого подбора скорости вентилятора по требуемому воздухообмену.

Модель рассчитана на работу в составе центральных водяных контуров, где температура воды поддерживается в пределах эксплуатации, а гидравлические параметры учитываются при проектировании (падение давления теплоносителя и рабочее давление). Режимы вентилятора и статическое давление (ESP) позволяют согласовать фанкойл с характеристиками каналов и воздушного тракта.
