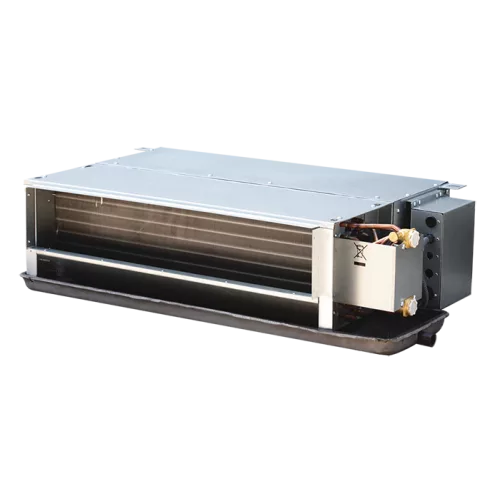

MDV MDKT2-200G(12/30/50) двухтрубный канальный фанкойл (МДВ)

Основная информация о двухтрубном канальном двухрядном фанкойле MDV MDKT2-200G(12/30/50)

Канальный двухрядный фанкойл MDV серии MDKT2 модели MDKT2-200G(12/30/50) предназначен для работы в системах водяного кондиционирования с подачей теплоносителя по двухтрубной схеме. Модель относится к внутренним блокам, которые размещаются в воздуховодном канале и обеспечивают распределение воздуха в обслуживаемых помещениях.

Фанкойл рассчитан на работу при электропитании 220-240 В, 50 Гц, 1 фаза. Для подбора режима предусмотрены значения холодопроизводительности и теплопроизводительности в диапазоне скоростей вентилятора (высокая/средняя/низкая), а также статическое давление с характерными режимами 12/30/50 Па (ESP). Расход воздуха изменяется в зависимости от выбранной скорости, а производительность теплообменника описывается для режимов различного перепада.

Для эксплуатации предусмотрен рабочий параметр по максимальной температуре воды до 75 °C и рабочее давление 1,0 МПа. Присоединение труб теплоносителя выполняется через 3/4" BP, дренаж отводится с внешним диаметром 24 мм. Габариты внутреннего блока составляют 741×241×522 мм, а масса нетто/брутто — 13,9 / 16,2 кг, что удобно учитывать при монтаже в инженерных пространствах и при размещении в упаковке.

Ключевые особенности MDKT2-200G(12/30/50)

• Двухтрубная схема: подключение теплоносителя по двухтрубной системе.
• Режимы по статическому давлению: ESP 12/30/50 Па (номинал).
• Производительность по холоду и теплу: холодопроизводительность 2/1,74/1,52 кВт и теплопроизводительность 3,2/2,75/2,37 кВт (Выс./Ср./Низк.).
• Расход воздуха: 340/255/170 м³/ч (Выс./Ср./Низк.).
• Уровень шума: 36/34/29 дБ(А) при 12 Па, 41/37/31 дБ(А) при 30 Па, 41/37/33 дБ(А) при 50 Па (Выс./Ср./Низк.).
• Электропитание и потребляемая мощность: 220-240/50/1 В/Гц/Ф; номинальная потребляемая мощность на охлаждение 31 Вт (12 Па), 45 Вт (30 Па), 45 Вт (50 Па).
• Параметры теплоносителя: максимальная температура воды 75 °C, рабочее давление 1,0 МПа.
• Присоединение: трубы теплоносителя 3/4" BP, дренаж с внешним диаметром 24 мм.
• Монтажные габариты: 741×241×522 мм, габариты в упаковке 790×260×550 мм; масса 13,9 / 16,2 кг (нетто/брутто).

Технические параметры

• Холодопроизводительность: 2/1,74/1,52 кВт (Выс./Ср./Низк.).
• Теплопроизводительность: 3,2/2,75/2,37 кВт (Выс./Ср./Низк.).
• Статическое давление (ESP): 12/30/50 Па.
• Расход теплоносителя (охлаждение): 0,344 м³/ч.
• Падение давления воды в теплообменнике (охлаждение): 5 кПа.

Эксплуатационные параметры

• Максимальная температура воды: 75 °C.
• Рабочее давление: 1,0 МПа.

Логистические параметры

• Габариты (внутренний блок): 741×241×522 мм.
• Габариты (в упаковке): 790×260×550 мм.
• Масса: 13,9 / 16,2 кг (нетто/брутто).

Упаковка и маркировка

Поставляется с габаритами в упаковке 790×260×550 мм и массой 13,9 / 16,2 кг (нетто/брутто), что позволяет планировать размещение на складе и при транспортировке.

Применение

Двухтрубный канальный фанкойл MDV MDKT2-200G(12/30/50) применяется в составе систем центрального водяного кондиционирования для создания комфортного микроклимата в помещениях. Установка внутреннего блока выполняется в инженерном пространстве с выводом воздуховодов, что позволяет организовать подачу воздуха в обслуживаемые зоны.

Модель подходит для зданий различного назначения, где требуется управление подачей воздуха по каналам и использование теплоносителя из системы водяного теплоснабжения/охлаждения. Диапазон режимов вентиляторной части и заданные параметры ESP (12/30/50 Па) позволяют подбирать рабочие условия под аэродинамику воздухораспределения.
