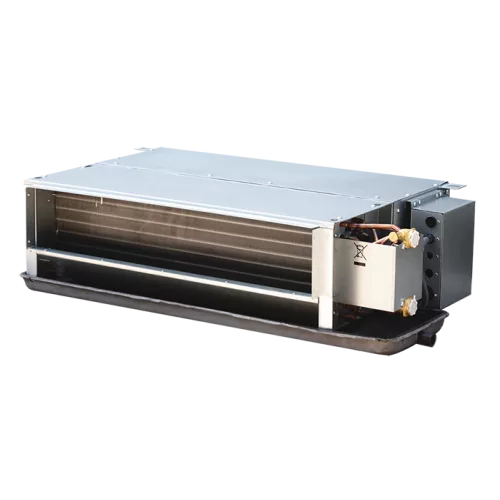

MDV MDKT2-600G(30/50) канальный двухтрубный двухрядный фанкойл (МДВ)

Основная информация о канальном двухтрубном двухрядном фанкойле MDV MDKT2-600G(30/50)

Канальный двухтрубный двухрядный фанкойл MDV MDKT2-600G(30/50) предназначен для охлаждения и нагрева воздуха в помещениях с последующей подачей по воздуховодам. Двухтрубная схема подключения теплоносителя упрощает интеграцию фанкойла в водяные системы кондиционирования: теплообмен происходит при циркуляции воды через теплообменник устройства. Канальное исполнение обеспечивает скрытую установку внутри инженерных конструкций и распределение воздушного потока внутри помещения.

Устройство работает от электросети 220-240 В, 50 Гц, 1 фаза. Производительность по воздуху регулируется скоростями вентилятора: расход воздуха составляет 1020 м³/ч на высокой скорости, 765 м³/ч на средней и 510 м³/ч на низкой. Статическое давление (ESP) для согласования с аэродинамикой воздуховодов может соответствовать режимам 30/50 Па.

Холодопроизводительность в трех режимах составляет 5,5/4,58/4,09 кВт, теплопроизводительность – 8,1/6,77/5,92 кВт. Падение давления воды в теплообменнике при охлаждении – 14 кПа. Максимальная температура воды в системе – 75 °C, рабочее давление теплоносителя – 1 МПа. Подключение труб теплоносителя выполняется через патрубки 3/4" BP.

Ключевые особенности MDKT2-600G(30/50)

• Двухтрубная схема: работа в водяных контурах кондиционирования по двухтрубному принципу.
• Двухрядный теплообменник: рассчитан на стабильный теплообмен в канальном исполнении.
• ESP (статическое давление): 30/50 Па.
• Холодопроизводительность (3 скорости): 5,5/4,58/4,09 кВт.
• Теплопроизводительность (3 скорости): 8,1/6,77/5,92 кВт.
• Расход воздуха: 1020/765/510 м³/ч.
• Уровень шума: 46/41/35 дБ(А) (при 30 Па) и 46/41/37 дБ(А) (при 50 Па).
• Питание: 220-240 В, 50 Гц, 1 фаза.
• Подача теплоносителя: подключение 3/4" BP, падение давления 14 кПа.
• Температура воды: максимальная t воды 75 °C.

Технические параметры

• Тип мотора вентилятора: AC.
• Потребляемая мощность (охлаждение): 110 Вт (при 30 Па) и 110 Вт (при 50 Па).
• Рабочее давление: 1 МПа.

Логистические параметры

• Габариты (Ш × В × Г): 1161 × 241 × 522 мм.
• Габариты панели в упаковке (Ш × В × Г): 1210 × 260 × 550 мм.
• Вес: 22 кг (нетто), 25 кг (брутто).

Применение

Канальный двухтрубный двухрядный фанкойл MDV MDKT2-600G(30/50) используют в составе водяных систем кондиционирования для обеспечения комфортного микроклимата в зданиях различного назначения. Установка выполняется в воздуховодные каналы и инженерные пространства, где требуется организовать распределение воздуха и обеспечить гибкий выбор скорости работы вентилятора.

При проектировании учитывают расход воздуха, параметры статического давления и гидравлические показатели теплообменника. Модель рассчитана на работу при температуре воды до 75 °C и рабочем давлении до 1 МПа, а подключение теплоносителя выполняется через присоединительные элементы 3/4" BP.
