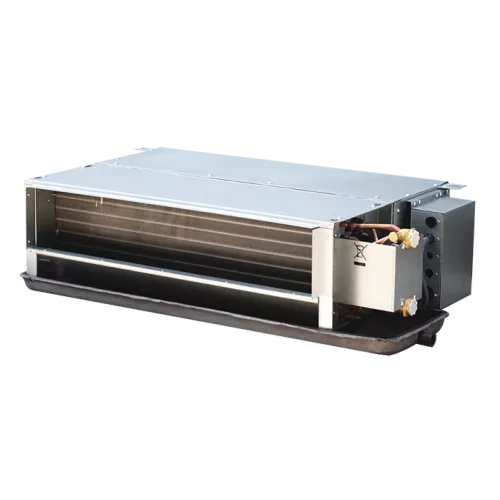

MDV MDKT2-800G(30/50) канальный двухтрубный двухрядный фанкойл (МДВ)

Основная информация о канальном двухтрубном двухрядном фанкойле MDV MDKT2-800G(30/50)

Канальный двухтрубный двухрядный фанкойл MDV MDKT2-800G(30/50) предназначен для охлаждения и обогрева воздуха в инженерных помещениях и зданиях, где требуется скрытая установка в составе воздуховодной сети. Модель рассчитана на работу в водяных системах кондиционирования, где теплообмен осуществляется через циркуляцию теплоносителя в двухтрубной схеме. Канальное исполнение обеспечивает распределение обработанного воздуха по помещениям через воздуховоды.

Фанкойл подключается к электросети с параметрами 220-240 В, 50 Гц, 1 фаза. Воздушный поток регулируется скоростями вентилятора: расход воздуха составляет 1360 м³/ч на высокой скорости, 1020 м³/ч на средней и 680 м³/ч на низкой. Для согласования с аэродинамикой воздуховодов предусмотрены режимы статического давления (ESP) 30/50 Па.

Производительность по холоду и теплу задается в трех скоростных режимах. Холодопроизводительность – 7,5/6,33/5,68 кВт, теплопроизводительность – 11/9,48/8,25 кВт. При охлаждении падение давления воды в теплообменнике составляет 14 кПа. Максимальная температура воды – 75 °C, рабочее давление теплоносителя – 1 МПа. Подключение труб теплоносителя выполнено через 3/4" BP.

Ключевые особенности MDKT2-800G(30/50)

• Двухтрубная схема: фанкойл работает с теплоносителем по двухтрубной системе.
• Двухрядный теплообменник: рассчитан на теплообмен в канальном исполнении.
• ESP (статическое давление): 30/50 Па.
• Холодопроизводительность (3 скорости): 7,5/6,33/5,68 кВт.
• Теплопроизводительность (3 скорости): 11/9,48/8,25 кВт.
• Расход воздуха: 1360/1020/680 м³/ч.
• Уровень шума: 46/41/36 дБ(А) (при 30 Па) и 46/41/40 дБ(А) (при 50 Па).
• Питание: 220-240 В, 50 Гц, 1 фаза.
• Гидравлика: падение давления воды 14 кПа; расход теплоносителя 1,29 м³/ч.
• Температура воды: максимальная t воды 75 °C.

Технические параметры

• Тип мотора вентилятора: AC.
• Потребляемая мощность (охлаждение): 130 Вт (при 30 Па) и 130 Вт (при 50 Па).
• Подключение теплоносителя: 3/4" BP.

Логистические параметры

• Габариты (Ш × В × Г): 1461 × 241 × 522 мм.
• Габариты панели в упаковке (Ш × В × Г): 1510 × 260 × 550 мм.
• Вес: 30,9 кг (нетто), 34,5 кг (брутто).

Применение

Канальный двухтрубный двухрядный фанкойл MDV MDKT2-800G(30/50) применяют в системах водяного кондиционирования для охлаждения и обогрева воздуха. Устройство устанавливают в составе воздуховодных трасс и подвесных конструкций, когда требуется организовать подачу обработанного воздуха по распределительным каналам и обеспечить необходимый воздухообмен.

При подборе учитывают три скорости работы вентилятора, параметры расхода воздуха и уровни статического давления (ESP). Для корректного проектирования гидравлики важны падение давления в теплообменнике при охлаждении и присоединительные размеры теплоносителя. Модель рассчитана на работу при температуре воды до 75 °C и рабочем давлении до 1 МПа.
