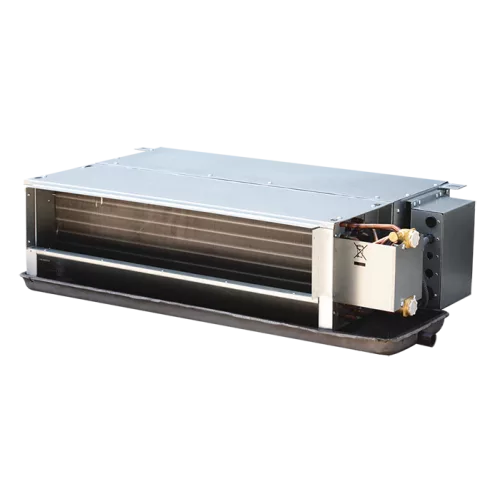

MDV MDKT2-1400G(30/50) двухтрубный канальный двухрядный фанкойл (МДВ)

Основная информация о двухтрубном канальном двухрядном фанкойле MDV MDKT2-1400G(30/50)

Двухтрубный канальный двухрядный фанкойл MDV MDKT2-1400G(30/50) предназначен для охлаждения и поддержания микроклимата в помещениях, где используется центральный контур холодоснабжения/теплоснабжения. Модель рассчитана на работу с теплоносителем по двухтрубной схеме, а канальная конструкция обеспечивает распределение воздуха по системе воздуховодов.

Вентиляторная секция работает в нескольких скоростных режимах, поэтому воздухообмен и тепловые показатели подстраиваются под условия эксплуатации. Холодопроизводительность составляет 12,3 кВт на высокой скорости, 10,46 кВт на средней и 9,27 кВт на низкой. Теплопроизводительность — 19,5/16,85/14,63 кВт для соответствующих скоростей.

Питание устройства — 220-240 В переменного тока, 50 Гц, 1 фаза. Тип мотора вентилятора — AC. Статическое давление (ESP) для исполнения модели составляет 30/50 Па. Максимальная температура воды в системе — 75 °C. Рабочее давление составляет 1 МПа. Подключение теплоносителя выполнено через трубное соединение 3/4" BP.

Для проектирования вентиляции указаны значения расхода воздуха: 2380 м³/ч (Выс.), 1785 м³/ч (Ср.) и 1190 м³/ч (Низк.). Расход теплоносителя (охлаждение) — 2,116 м³/ч. Падение давления воды в теплообменнике (охлаждение) — 46 кПа. Уровень шума при 30 Па составляет 49/44/39 дБ(А), а при 50 Па — 49/44/42 дБ(А).

Ключевые особенности MDKT2-1400G(30/50)

• Двухтрубная канальная система: работа с теплоносителем по двухтрубной схеме и подача воздуха в каналы.
• Скорости вентилятора: характеристики воздухообмена и производительности задаются для высокой/средней/низкой скорости.
• Холодо- и теплопроизводительность: 12,3/10,46/9,27 кВт (охлаждение) и 19,5/16,85/14,63 кВт (тепло) по скоростям.
• Статическое давление ESP: 30/50 Па.
• Электропитание и мотор: 220-240 В, 50 Гц, 1 фаза; вентилятор с мотором AC.
• Параметры теплоносителя: максимальная t воды 75 °C, рабочее давление 1 МПа, подключение 3/4" BP.
• Воздух и шум: 2380/1785/1190 м³/ч, уровень шума 49/44/39 дБ(А) при 30 Па и 49/44/42 дБ(А) при 50 Па.

Технические параметры

Номинальная потребляемая мощность при охлаждении составляет 249 Вт для режима 30 Па и 249 Вт для режима 50 Па. Расход теплоносителя (охлаждение) — 2,116 м³/ч, падение давления воды в теплообменнике (охлаждение) — 46 кПа. Максимальная температура воды — 75 °C, рабочее давление — 1 МПа.

Логистические параметры

Габариты фанкойла (Ш × В × Г): 2022 × 241 × 522 мм. Габариты панели в упаковке (Ш × В × Г): 2070 × 260 × 550 мм. Масса (нетто/брутто): 42,1/47,5 кг.

Применение

Фанкойл MDV MDKT2-1400G(30/50) используется в системах центрального кондиционирования, когда требуется канальная подача воздуха и рассчитанная производительность по скоростным режимам. Модель применяют в проектах, где важно подобрать расход воздуха под требуемые параметры воздуховодов и статического давления.

При проектировании учитывают холодо- и теплопроизводительность, расход воздуха, уровень шума, температуру теплоносителя и характеристики гидравлического сопротивления теплообменника. Подключение теплоносителя выполняется через 3/4" BP, а питание вентилятора осуществляется от сети 220-240 В.
