MDV MDKT2-300G(12/30/50) двухтрубный канальный фанкойл (МДВ)

Основная информация о двухтрубном канальном двухрядном фанкойле MDV MDKT2-300G(12/30/50)

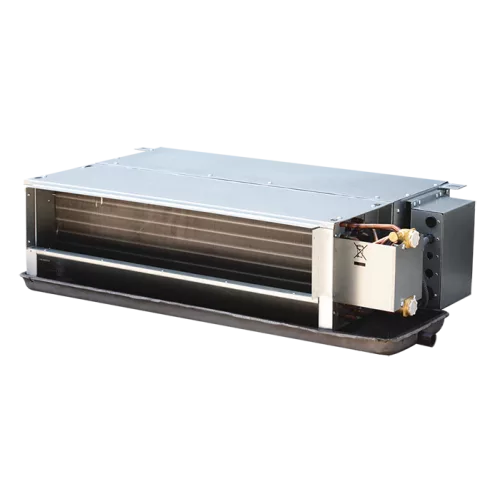

Канальный двухрядный фанкойл MDV серии MDKT2 модели MDKT2-300G(12/30/50) предназначен для работы в составе систем водяного кондиционирования. Двухтрубная схема подключения позволяет организовать подачу теплоносителя в контуре фанкойла, а внутренний блок размещается в воздуховодном канале для распределения воздуха по помещениям.

Модель рассчитана на электропитание 220-240 В, 50 Гц, 1 фаза. Производительность задается в нескольких рабочих режимах вентиляторной части: для каждого уровня скорости указаны холодопроизводительность и теплопроизводительность, а также расход воздуха. Дополнительно предусмотрены режимы статического давления ESP 12/30/50 Па, что помогает увязать работу фанкойла с аэродинамикой сети воздуховодов.

Эксплуатация выполняется в условиях с максимальной температурой воды до 75 °C и рабочим давлением 1,0 МПа. Теплообменник рассчитан на падение давления воды в охлаждающем режиме 11 кПа, расход теплоносителя составляет 0,464 м³/ч. Присоединение труб теплоносителя выполняется через 3/4" BP, дренаж имеет внешний диаметр 24 мм. Габариты внутреннего блока — 841×241×522 мм, а масса нетто/брутто — 16,5 / 19,0 кг.

Ключевые особенности MDKT2-300G(12/30/50)

• Двухтрубная схема: подача теплоносителя выполняется по двухтрубной системе.
• Режимы статического давления: ESP 12/30/50 Па (номинал).
• Производительность по холоду и теплу: холодопроизводительность 2,7/2,31/2,03 кВт и теплопроизводительность 4,3/3,74/3,23 кВт (Выс./Ср./Низк.).
• Расход воздуха: 510/385/255 м³/ч (Выс./Ср./Низк.).
• Уровень шума: 38/33/29 дБ(А) при 12 Па, 41/37/32 дБ(А) при 30 Па, 41/37/35 дБ(А) при 50 Па (Выс./Ср./Низк.).
• Потребляемая мощность (охлаждение): 50 Вт (12 Па), 60 Вт (30 Па), 60 Вт (50 Па).
• Параметры теплоносителя: максимальная температура воды 75 °C, рабочее давление 1,0 МПа.
• Присоединение: трубы теплоносителя 3/4" BP, дренаж 24 мм (наружный диаметр).
• Монтажные габариты: 841×241×522 мм; 890×260×550 мм в упаковке; масса 16,5 / 19,0 кг.

Технические параметры

• Холодопроизводительность: 2,7/2,31/2,03 кВт (Выс./Ср./Низк.).
• Теплопроизводительность: 4,3/3,74/3,23 кВт (Выс./Ср./Низк.).
• Статическое давление (ESP): 12/30/50 Па.
• Расход теплоносителя (охлаждение): 0,464 м³/ч.
• Падение давления воды в теплообменнике (охлаждение): 11 кПа.

Эксплуатационные параметры

• Максимальная температура воды: 75 °C.
• Рабочее давление: 1,0 МПа.

Логистические параметры

• Габариты (внутренний блок): 841×241×522 мм.
• Габариты (в упаковке): 890×260×550 мм.
• Масса: 16,5 / 19,0 кг (нетто/брутто).

Упаковка и маркировка

Поставляется в упаковке с габаритами 890×260×550 мм и массой 16,5 / 19,0 кг (нетто/брутто), что подходит для транспортировки и размещения при планировании ввода в эксплуатацию.

Применение

Двухтрубный канальный фанкойл MDV MDKT2-300G(12/30/50) применяется в системах центрального водяного кондиционирования для поддержания комфортных условий в помещениях. Внутренний блок монтируется в воздуховодную систему, обеспечивая подачу воздуха в обслуживаемые зоны.

Модель подходит для проектов, где требуется управлять параметрами распределения воздуха по каналам и использовать теплоноситель из инженерного контура здания. Набор режимов по скорости вентилятора и заданные значения ESP (12/30/50 Па) помогают согласовать работу фанкойла с сопротивлением воздуховодов и выбранной схемой воздухораспределения.
