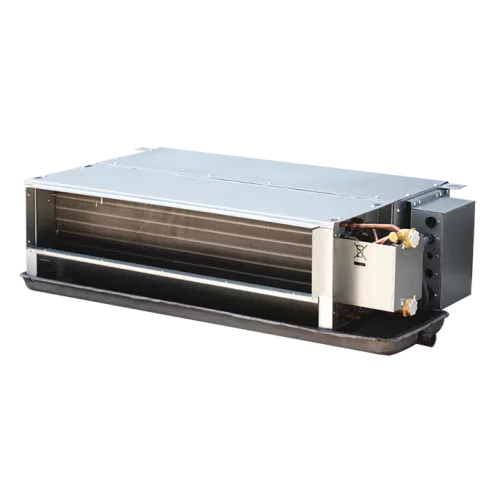

MDV MDKT2-400G(12/30/50) двухтрубный канальный фанкойл (МДВ)

Основная информация о двухтрубном канальном двухрядном фанкойле MDV MDKT2-400G(12/30/50)

Канальный двухрядный фанкойл MDV серии MDKT2 модели MDKT2-400G(12/30/50) предназначен для эксплуатации в составе систем водяного кондиционирования. Двухтрубная схема подключения теплоносителя дает возможность организовать работу внутреннего блока в центральной системе здания, а размещение канального фанкойла выполняется в воздуховодном канале для подачи и распределения воздуха по помещениям.

Фанкойл рассчитан на электропитание 220-240 В, 50 Гц, 1 фаза. Модель имеет рабочие режимы по скорости вентилятора, для которых указаны значения холодопроизводительности, теплопроизводительности и расхода воздуха. Также приведены параметры статического давления ESP 12/30/50 Па, характеризующие работу в сети воздуховодов с разными сопротивлениями.

По теплоносителю предусмотрены условия эксплуатации: максимальная температура воды до 75 °C и рабочее давление 1,0 МПа. В охлаждающем режиме расход теплоносителя составляет 0,619 м³/ч, а падение давления воды в теплообменнике — 19 кПа. Присоединение труб теплоносителя — 3/4" BP, дренаж с внешним диаметром 24 мм. Габариты внутреннего блока составляют 941×241×522 мм, а масса нетто/брутто — 19,2 / 21,6 кг; габариты в упаковке — 990×260×550 мм.

Ключевые особенности MDKT2-400G(12/30/50)

• Двухтрубная схема: подключение теплоносителя по двухтрубной системе.
• Статическое давление (ESP): 12/30/50 Па (номинал).
• Холодопроизводительность и теплопроизводительность: 3,6/3,11/2,66 кВт (холод) и 5,4/4,64/4,05 кВт (тепло) при Выс./Ср./Низк.
• Расход воздуха: 680/510/430 м³/ч (Выс./Ср./Низк.).
• Уровень шума: 38/35/31 дБ(А) при 12 Па, 42/39/33 дБ(А) при 30 Па, 42/39/36 дБ(А) при 50 Па (Выс./Ср./Низк.).
• Потребляемая мощность (охлаждение): 60 Вт (12 Па), 67 Вт (30 Па), 67 Вт (50 Па).
• Параметры по воде: максимальная температура воды 75 °C, рабочее давление 1,0 МПа.
• Подключение: трубы теплоносителя 3/4" BP, дренаж 24 мм (наружный диаметр).
• Монтаж и габариты: 941×241×522 мм; 990×260×550 мм в упаковке; масса 19,2 / 21,6 кг.

Технические параметры

• Холодопроизводительность: 3,6/3,11/2,66 кВт (Выс./Ср./Низк.).
• Теплопроизводительность: 5,4/4,64/4,05 кВт (Выс./Ср./Низк.).
• Статическое давление (ESP): 12/30/50 Па.
• Расход теплоносителя (охлаждение): 0,619 м³/ч.
• Падение давления воды в теплообменнике (охлаждение): 19 кПа.

Эксплуатационные параметры

• Максимальная температура воды: 75 °C.
• Рабочее давление: 1,0 МПа.

Логистические параметры

• Габариты (внутренний блок): 941×241×522 мм.
• Габариты (в упаковке): 990×260×550 мм.
• Масса: 19,2 / 21,6 кг (нетто/брутто).

Упаковка и маркировка

Поставляется в упаковке с габаритами 990×260×550 мм и массой 19,2 / 21,6 кг (нетто/брутто), что удобно учитывать при погрузке, перевозке и складировании.

Применение

Двухтрубный канальный фанкойл MDV MDKT2-400G(12/30/50) применяется в системах центрального водяного кондиционирования для обеспечения температурного режима в помещениях. Внутренний блок устанавливается в составе воздуховодной сети, а распределение воздуха реализуется через канальное подключение.

Модель используют в проектах, где требуется согласование параметров работы с сопротивлением воздуховодов и выбор режимов по производительности. Диапазоны рабочих условий по скорости вентилятора и статическому давлению ESP (12/30/50 Па) помогают подобрать оптимальный режим подачи воздуха под конкретную конфигурацию распределения.
