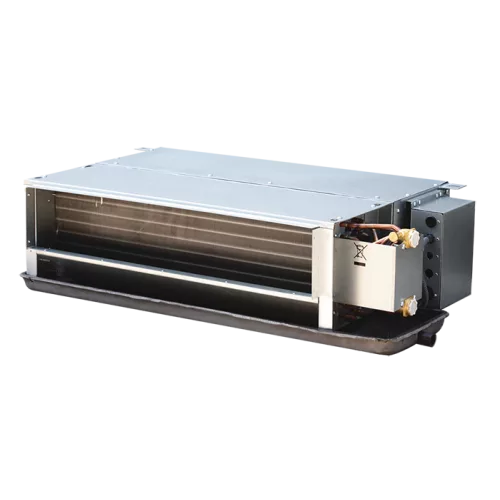

MDV MDKT2-500G(12/30/50) двухтрубный канальный фанкойл (МДВ)

Основная информация о двухтрубном канальном фанкойле MDV MDKT2-500G(12/30/50)

Канальный двухтрубный фанкойл MDV MDKT2-500G(12/30/50) предназначен для систем водяного охлаждения и обогрева в составе инженерных решений. Двухрядный внутренний блок выполнен для скрытого размещения в межпотолочном пространстве и рассчитан на работу при трех уровнях внешнего статического давления: 12, 30 и 50 Па, что позволяет подобрать режим под особенности воздуховодов и компоновку помещения.

Модель обеспечивает холодопроизводительность 4,4/3,74/3,25 кВт и теплопроизводительность 6,8/5,78/5,07 кВт в зависимости от выбранного режима по давлению. Расход воздуха составляет 850/640/425 м³/ч, а максимальная температура воды - до 75 °C. Параметры по шуму приведены отдельно для разных скоростей вентилятора: от 39/36/32 дБ(А) при 12 Па до 45/41/37 дБ(А) при 50 Па.

Подключение теплоносителя выполнено с помощью труб 3/4" BP, дренаж - с наружным диаметром 24 мм. Номинальные электрические параметры: 220-240 В, 50 Гц, 1 фаза. Для подачи и отвода воды предусмотрено рабочее давление 1,0 МПа.

Ключевые особенности MDKT2-500G(12/30/50)

• Холодопроизводительность: 4,4/3,74/3,25 кВт (режимы 12/30/50 Па).
• Теплопроизводительность: 6,8/5,78/5,07 кВт (режимы 12/30/50 Па).
• Воздушный поток: 850/640/425 м³/ч (Выс./Ср./Низк.).
• Статическое давление (ESP): 12/30/50 Па.
• Шумовые характеристики: 39/36/32 дБ(А) при 12 Па; 45/41/34 дБ(А) при 30 Па; 45/41/37 дБ(А) при 50 Па.
• Рабочие параметры воды: максимальная t воды 75 °C, рабочее давление 1,0 МПа.
• Трубные подключения: теплоноситель 3/4" BP, дренаж 24 мм (наружный диаметр).
• Питание: 220-240 В, 50 Гц, 1 фаза.

Технические параметры

Тепловые и аэродинамические параметры

• Холодопроизводительность: 4,4/3,74/3,25 кВт (Выс./Ср./Низк. при 12/30/50 Па).
• Теплопроизводительность: 6,8/5,78/5,07 кВт (Выс./Ср./Низк. при 12/30/50 Па).
• Расход теплоносителя (охлаждение): 0,757 м³/ч.
• Падение давления воды в теплообменнике (охлаждение): 22 кПа.
• Расход воздуха: 850/640/425 м³/ч.
• Статическое давление (ESP, номинал): 12/30/50 Па.

Электрические и шумовые параметры

• Электропитание: 220-240 В / 50 Гц / 1 фаза.
• Номинальная потребляемая мощность (охлаждение): 80 Вт (12 Па), 89 Вт (30 Па), 89 Вт (50 Па).
• Уровень шума: 39/36/32 дБ(А) (12 Па), 45/41/34 дБ(А) (30 Па), 45/41/37 дБ(А) (50 Па).

Гидравлические и климатические условия

• Максимальная температура воды: 75 °C.
• Рабочее давление: 1,0 МПа.

Размеры и монтажные ограничения

• Размер внутреннего блока (Ш x В x Г): 941 x 241 x 522 мм.
• Размер в упаковке (Ш x В x Г): 990 x 260 x 550 мм.
• Вес внутреннего блока: 19,2 кг (нетто), 21,6 кг (брутто).

• Подключение теплоносителя: 3/4" BP.
• Подключение дренажа: внешний диаметр 24 мм.

Применение

Фанкойл MDV MDKT2-500G(12/30/50) подходит для создания регулируемого микроклимата в помещениях, где используется водяная система кондиционирования. Модель применяют в офисах, коммерческих зонах и инженерных объектах с потребностью в централизованном охлаждении и нагреве через теплоноситель. Варианты по ESP (12/30/50 Па) позволяют согласовать работу внутреннего блока с различной длиной и аэродинамическим сопротивлением воздуховодов.
