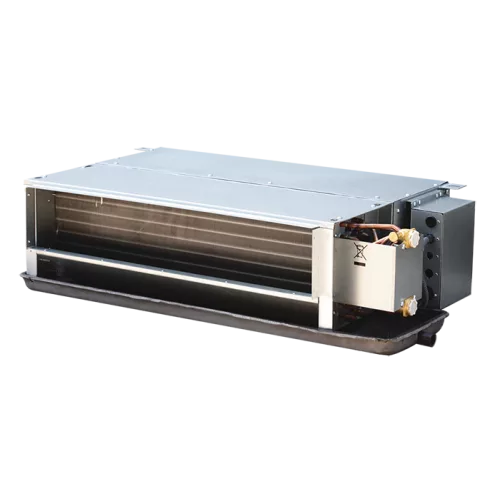

MDV MDKT2-600G(12/30/50) двухтрубный канальный фанкойл (МДВ)

Основная информация о двухтрубном канальном фанкойле MDV MDKT2-600G(12/30/50)

Канальный двухтрубный фанкойл MDV MDKT2-600G(12/30/50) предназначен для систем водяного кондиционирования, где охлаждение и нагрев выполняются через теплоноситель. Внутренний блок рассчитан на скрытый монтаж в межпотолочном пространстве и работает при трех вариантах внешнего статического давления: 12, 30 и 50 Па, что облегчает подбор режима под воздуховоды и аэродинамическое сопротивление трассы.

Модель обеспечивает холодопроизводительность 5,5/4,58/4,09 кВт и теплопроизводительность 8,1/6,77/5,92 кВт (в зависимости от выбранного режима по давлению). Расход воздуха составляет 1020/765/510 м³/ч, а температура воды - до 75 °C. Шумовые параметры приводятся для разных скоростей вентилятора: 40/36/33 дБ(А) при 12 Па, 46/41/35 дБ(А) при 30 Па и 46/41/37 дБ(А) при 50 Па.

Теплообменник рассчитан на рабочее давление 1,0 МПа. Подключение теплоносителя выполнено через трубы 3/4" BP, а дренаж отводится через подключение с внешним диаметром 24 мм. Электропитание: 220-240 В, 50 Гц, 1 фаза.

Ключевые особенности MDKT2-600G(12/30/50)

• Холодопроизводительность: 5,5/4,58/4,09 кВт (режимы 12/30/50 Па).
• Теплопроизводительность: 8,1/6,77/5,92 кВт (режимы 12/30/50 Па).
• Воздушный поток: 1020/765/510 м³/ч (Выс./Ср./Низк.).
• Статическое давление (ESP): 12/30/50 Па.
• Шумовые характеристики: 40/36/33 дБ(А) при 12 Па; 46/41/35 дБ(А) при 30 Па; 46/41/37 дБ(А) при 50 Па.
• Рабочие параметры воды: максимальная t воды 75 °C, рабочее давление 1,0 МПа.
• Трубные подключения: теплоноситель 3/4" BP, дренаж 24 мм (наружный диаметр).
• Питание: 220-240 В, 50 Гц, 1 фаза.

Технические параметры

Тепловые и аэродинамические параметры

• Холодопроизводительность: 5,5/4,58/4,09 кВт (режимы 12/30/50 Па).
• Теплопроизводительность: 8,1/6,77/5,92 кВт (режимы 12/30/50 Па).
• Расход теплоносителя (охлаждение): 0,946 м³/ч.
• Падение давления воды в теплообменнике (охлаждение): 14 кПа.
• Расход воздуха: 1020/765/510 м³/ч.
• Статическое давление (ESP, номинал): 12/30/50 Па.

Электрические и шумовые параметры

• Электропитание: 220-240 В / 50 Гц / 1 фаза.
• Номинальная потребляемая мощность (охлаждение): 97 Вт (12 Па), 110 Вт (30 Па), 110 Вт (50 Па).
• Уровень шума: 40/36/33 дБ(А) (12 Па); 46/41/35 дБ(А) (30 Па); 46/41/37 дБ(А) (50 Па).

Гидравлические и климатические условия

• Максимальная температура воды: 75 °C.
• Рабочее давление: 1,0 МПа.

Размеры и монтажные ограничения

• Размер внутреннего блока (Ш x В x Г): 1161 x 241 x 522 мм.
• Размер в упаковке (Ш x В x Г): 1210 x 260 x 550 мм.
• Вес внутреннего блока: 22,0 кг (нетто), 25,0 кг (брутто).

• Подключение теплоносителя: 3/4" BP.
• Подключение дренажа: внешний диаметр 24 мм.

Применение

Фанкойл MDV MDKT2-600G(12/30/50) используют в водяных системах кондиционирования для регулируемого охлаждения и обогрева помещений. Подходит для объектов, где теплоноситель подается по трубопроводам, а внутренний блок размещается в воздуховодной сети и межпотолочном пространстве. Три режима ESP (12/30/50 Па) позволяют согласовать работу с различными условиями трассы и подобрать требуемый режим по аэродинамическим параметрам.
