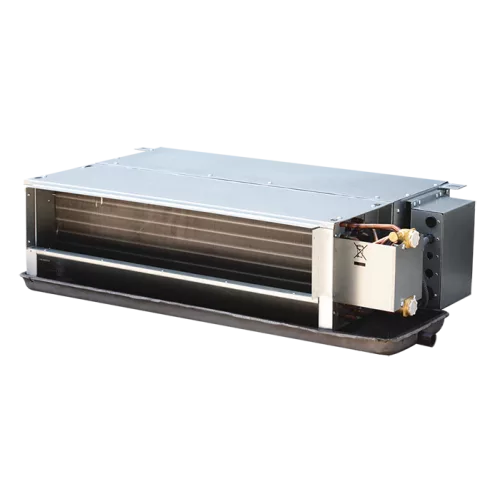

MDV MDKT2-800G(12/30/50) двухтрубный канальный фанкойл (МДВ)

Основная информация о двухтрубном канальном фанкойле MDV MDKT2-800G(12/30/50)

Канальный двухтрубный фанкойл MDV MDKT2-800G(12/30/50) предназначен для систем водяного кондиционирования, в которых теплоноситель обеспечивает охлаждение и нагрев. Модель выполнена как двухрядный внутренний блок для скрытого размещения в межпотолочном пространстве и поддерживает работу при трех уровнях внешнего статического давления: 12, 30 и 50 Па. Это позволяет подобрать режим под конкретную аэродинамику воздуховодов.

Производительность по холоду составляет 7,5/6,33/5,68 кВт, по теплу - 11/9,48/8,25 кВт в зависимости от выбранного режима. Расход воздуха: 1360/1020/680 м³/ч. Максимальная температура воды - 75 °C, рабочее давление - 1,0 МПа. Шумовые характеристики приведены по скоростям и режимам ESP: 42/37/33 дБ(А) при 12 Па, 46/41/36 дБ(А) при 30 Па и 46/41/40 дБ(А) при 50 Па.

Электропитание: 220-240 В, 50 Гц, 1 фаза. Потребляемая мощность на охлаждение составляет 140 Вт (12 Па), 130 Вт (30 Па) и 130 Вт (50 Па). Теплоноситель подключается через трубы 3/4" BP, дренаж - через подключение с внешним диаметром 24 мм.

Ключевые особенности MDKT2-800G(12/30/50)

• Холодопроизводительность: 7,5/6,33/5,68 кВт (режимы 12/30/50 Па).
• Теплопроизводительность: 11/9,48/8,25 кВт (режимы 12/30/50 Па).
• Воздушный поток: 1360/1020/680 м³/ч (Выс./Ср./Низк.).
• Статическое давление (ESP): 12/30/50 Па.
• Шумовые характеристики: 42/37/33 дБ(А) при 12 Па; 46/41/36 дБ(А) при 30 Па; 46/41/40 дБ(А) при 50 Па.
• Рабочие параметры воды: максимальная t воды 75 °C, рабочее давление 1,0 МПа.
• Трубные подключения: теплоноситель 3/4" BP, дренаж 24 мм (наружный диаметр).
• Питание: 220-240 В, 50 Гц, 1 фаза.

Технические параметры

Тепловые и аэродинамические параметры

• Холодопроизводительность: 7,5/6,33/5,68 кВт (режимы 12/30/50 Па).
• Теплопроизводительность: 11/9,48/8,25 кВт (режимы 12/30/50 Па).
• Расход теплоносителя (охлаждение): 1,290 м³/ч.
• Падение давления воды в теплообменнике (охлаждение): 14 кПа.
• Расход воздуха: 1360/1020/680 м³/ч.
• Статическое давление (ESP, номинал): 12/30/50 Па.

Электрические и шумовые параметры

• Электропитание: 220-240 В / 50 Гц / 1 фаза.
• Номинальная потребляемая мощность (охлаждение): 140 Вт (12 Па), 130 Вт (30 Па), 130 Вт (50 Па).
• Уровень шума: 42/37/33 дБ(А) (12 Па); 46/41/36 дБ(А) (30 Па); 46/41/40 дБ(А) (50 Па).

Гидравлические и климатические условия

• Максимальная температура воды: 75 °C.
• Рабочее давление: 1,0 МПа.

Размеры и монтажные ограничения

• Размер внутреннего блока (Ш x В x Г): 1461 x 241 x 522 мм.
• Размер в упаковке (Ш x В x Г): 1510 x 260 x 550 мм.
• Вес внутреннего блока: 30,9 кг (нетто), 34,5 кг (брутто).

• Подключение теплоносителя: 3/4" BP.
• Подключение дренажа: внешний диаметр 24 мм.

Применение

Фанкойл MDV MDKT2-800G(12/30/50) применяется в системах водяного кондиционирования для охлаждения и обогрева помещений, где предусмотрена подача теплоносителя по трубопроводам. Внутренний блок размещают в воздуховодной сети и межпотолочном пространстве, а параметры ESP (12/30/50 Па) позволяют согласовать работу с сопротивлением трассы и выбранной схемой распределения воздуха. Подходит для объектов с повышенной потребностью в тепловой мощности и производительности по воздуху.
