Артикул: MDV-V18WDHN1(At)
В наличии

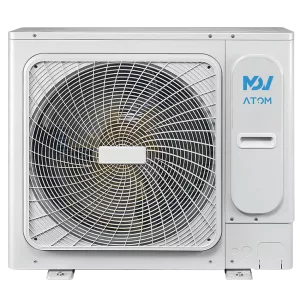

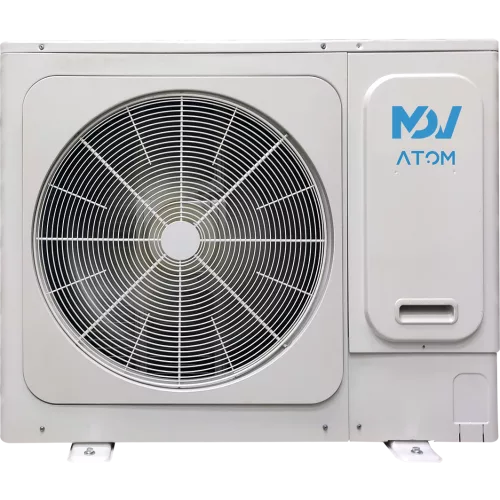

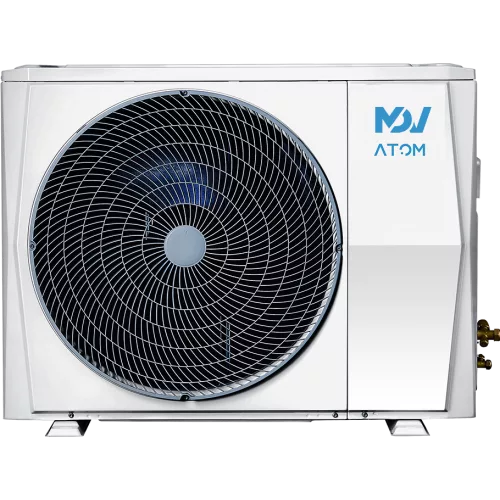

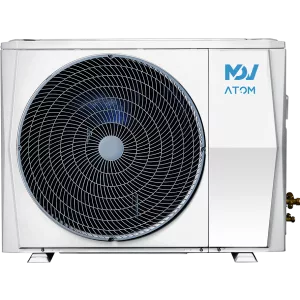

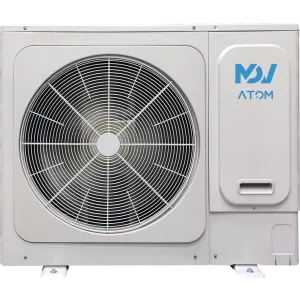

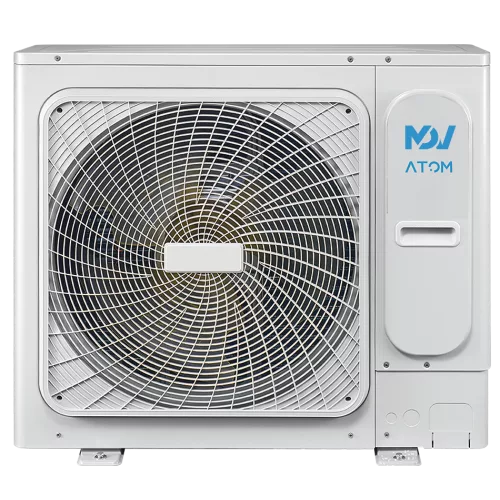

MDV MDV-V18WDHN1(At) Mini VRF Atom наружный блок (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о Mini VRF-системе Atom наружного блока MDV-V18WDHN1(At)
Наружный блок Mini VRF-системы MDV серии Atom (модель MDV-V18WDHN1(At)) предназначен для индивидуальной установки и совместной работы с несколькими внутренними блоками. Модель выполнена с инверторным управлением и использует электронный расширительный вентиль, обеспечивая регулирование режимов работы в составе мультизональной системы.
Блок рассчитан на охлаждение и нагрев. Холодопроизводительность составляет 5,30 кВт, теплопроизводительность - 5,80 кВт. Номинальная потребляемая мощность: 1,47 кВт в режиме охлаждения и 1,35 кВт в режиме нагрева. Энергоэффективность выражается коэффициентами EER 3,60 и COP 4,30. Расход воздуха - 2700 м³/ч, уровень шума - 54 дБ(А).
Для хладоснабжения используется R410A, заводская заправка - 1,45 кг. Диапазон рабочих наружных температур при охлаждении - -15*(-5)...+55 °C, при нагреве - -15...+27 °C. Габариты наружного блока - 795×555×365 мм, масса нетто/брутто - 35 / 38,5 кг.
Ключевые особенности MDV-V18WDHN1(At)
- Инверторный компрессор: DC инвертер, один компрессор.
- Электронное расширение: электронный расширительный вентиль для регулирования контура.
- Подключение внутренних блоков: максимальное количество внутренних блоков 1 ~ 3.
- Производительность по теплу и холоду: 5,80 кВт (нагрев) и 5,30 кВт (охлаждение).
- Энергоэффективность: EER 3,60 и COP 4,30.
- Хладагент R410A: заправка 1,45 кг.
- Воздушный поток и шум: 2700 м³/ч и 54 дБ(А).
Технические параметры
- Питание: 220-240/50/1 (В/Гц/Ф).
- Максимальный потребляемый ток: 16,3 А.
- Рекомендуемый автомат защиты: 20 А.
- Суммарная мощность внутренних блоков: 45 ~ 130%.
- Диаметры труб: жидкостная 6,35 мм (дюйм), газовая 12,7 мм (дюйм).
- Трасса и длины: общая длина 50 м, длина (L) 25 м, эквивалентная длина 30 м.
- Перепад по высоте: между внутренними блоками до 10 м, между внутренним и наружным блоком (наружный выше) до 10 м, (наружный ниже) до 10 м.
Эксплуатационные параметры
- Температурные условия работы: охлаждение -15*(-5)...+55 °C, нагрев -15...+27 °C.
- Тип вентилятора: DC инвертер, количество моторов вентилятора 1.
- Тип компрессора: DC инвертер, количество компрессоров 1.
- Диапазон подключаемых внутренних блоков: 1 ~ 3.
Логистические параметры
- Габариты наружного блока: 795×555×365 мм (Ш×В×Г).
- Габариты в упаковке: 915×610×420 мм (Ш×В×Г).
- Масса: 35 / 38,5 кг (нетто/брутто).
Применение
Наружный блок MDV-V18WDHN1(At) применяется при проектировании систем кондиционирования и обогрева помещений в формате Mini VRF. К одной наружной части подключаются внутренние блоки в диапазоне 1 ~ 3, что позволяет распределять тепловую нагрузку по зонам.
Модель рассчитана на работу в режимах охлаждения и нагрева и подходит для эксплуатации при установке наружного блока на объекте с учетом допустимых параметров трассы, перепадов по высоте и диапазона наружных температур. При подборе внутренней части комплекта важно учитывать совместимые решения из серии Atom mini VRF.
Технические характеристики MDV-V18WDHN1(At)
Воздушный поток и шум
- Расход воздуха
- 2700 м³/ч
- Уровень шума
- 54 дБ(А)
Идентификаторы и исполнение
- Модель наружного блока
- MDV-V18WDHN1(At)
Монтажные электрические параметры
- Рекомендуемый автомат
- 20 А
Назначение и классификация
- Внутренние блоки (макс.)
- 1 ~ 3
- Суммарная мощность внутренних блоков
- 45 ~ 130%
- Тип установки
- Индивидуальная установка
Питание и электрические параметры
- Максимальный потребляемый ток
- 16,3 А
- Питание
- 220-240/50/1 (В/Гц/Ф)
- Потребляемая мощность (нагрев)
- 1,35 кВт
- Потребляемая мощность (охлаждение)
- 1,47 кВт
Размеры и масса
- Габариты наружного блока (Ш×В×Г)
- 795×555×365 мм
- Диаметр газовой трубы
- 12,7 мм (дюйм)
- Диаметр жидкостной трубы
- 6,35 мм (дюйм)
- Масса (нетто/брутто)
- 35 / 38,5 кг
Размеры и монтажные ограничения
- Перепад по высоте (внутренние блоки)
- 10 м
- Перепад по высоте (внутренний - наружный, наружный выше)
- 10 м
- Перепад по высоте (внутренний - наружный, наружный ниже)
- 10 м
Трасса и монтажные ограничения
- Длина труб (L), актуальная
- 25 м
- Длина труб (L), эквивалентная
- 30 м
- Общая длина труб, актуальная
- 50 м
Упаковка и количество
- Габариты в упаковке (Ш×В×Г)
- 915×610×420 мм
Управление и компрессор
- Вентиляторы (кол-во)
- 1
- Компрессоры (кол-во)
- 1
- Расширительное устройство
- Электронный расширительный вентиль
- Тип компрессора
- DC инвертер
- Тип мотора вентилятора
- DC инвертер
Условия эксплуатации и монтажные ограничения
- Рабочий диапазон наружных температур (нагрев)
- -15...+27 °C
- Рабочий диапазон наружных температур (охлаждение)
- -15*(-5)...+55 °C
Характеристики охлаждения и нагрева
- Теплопроизводительность
- 5,80 кВт
- Холодопроизводительность
- 5,30 кВт
Хладагент и заправка
- Заводская заправка
- 1,45 кг
- Тип хладагента
- R410A
Энергоэффективность
- COP
- 4,30
- EER
- 3,60
Характеристики
- Эквивалентная длина труб от первого рефнета до самого удаленного внутреннего блока, м
- 20
