Артикул: MDV-V48W/DHN1(At)
В наличии

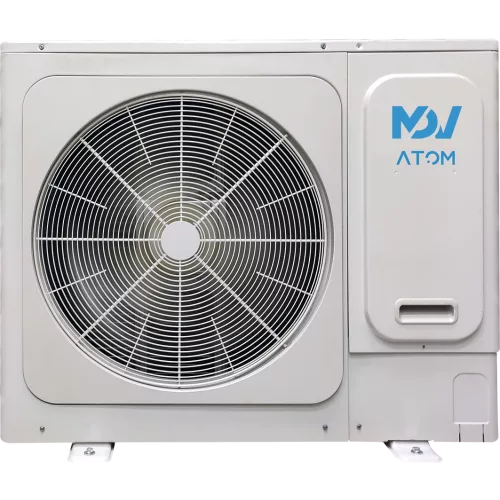

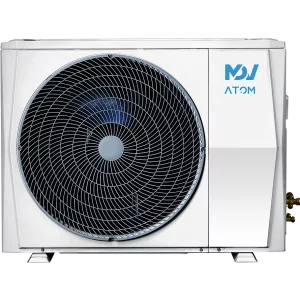

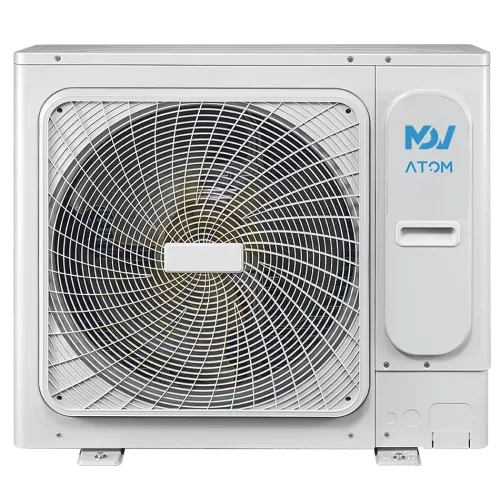

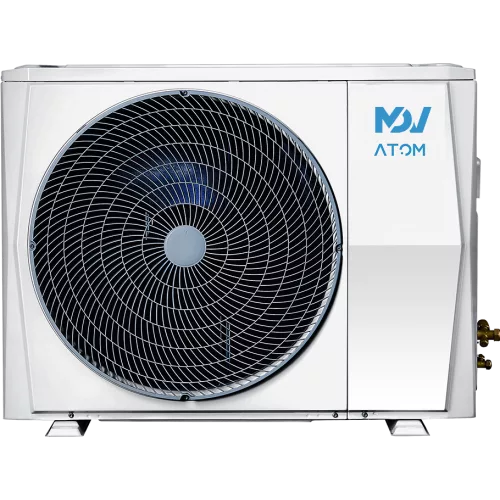

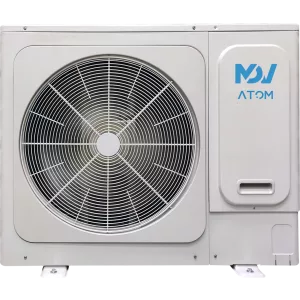

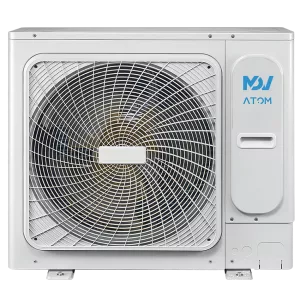

MDV-V48W/DHN1(At) Mini VRF-система Atom наружный блок (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о MDV Mini VRF-системе Atom наружный блок MDV-V48W/DHN1(At)
MDV Mini VRF-система Atom MDV-V48W/DHN1(At) — наружный блок для индивидуальной установки в составе VRF-системы. Модель использует DC инверторный компрессор и DC инвертер мотора вентилятора, обеспечивая регулирование мощности и работу в режимах охлаждения и нагрева.
Наружный блок предназначен для подключения нескольких внутренних блоков. Допускается подключение до 8 внутренних блоков при суммарной мощности подключенных блоков в диапазоне 45–130% от мощности наружного агрегата. Холодильный контур работает на хладагенте R410A, заправка на заводе — 3,4 кг.
Для инженерного расчета и монтажа важны: холодопроизводительность 14,00 кВт, теплопроизводительность 16,00 кВт, расход воздуха 5400 м³/ч и уровень шума 56 дБ(A). Электропитание — 220–240 В, 50 Гц, 1 фаза. По трубной обвязке указаны параметры длины магистралей (актуальная и эквивалентная), диаметры труб 9,53 мм (3/8) для жидкостной линии и 15,88 мм (5/8) для газовой, а также допустимые перепады высот между блоками.
Ключевые особенности MDV-V48W/DHN1(At)
- Инверторная технология: DC инвертер компрессора и DC инвертер мотора вентилятора.
- Производительность: охлаждение 14,00 кВт, нагрев 16,00 кВт.
- Энергоэффективность: EER 3,53, COP 4,02.
- Хладагент и заправка: R410A, заводская заправка 3,4 кг.
- Электропитание: 220–240 В, 50 Гц, 1 фаза; максимальный потребляемый ток 40,0 А; рекомендуемый автомат 40 А.
- Воздушные характеристики: расход воздуха 5400 м³/ч; уровень шума 56 дБ(A).
- Трубная обвязка: жидкостная линия 9,53 мм (3/8), газовая 15,88 мм (5/8); актуальная длина труб до 100 м и длина (L) до 60 м.
- Температурные условия: охлаждение от -5 до +55 °C; нагрев от -15 до +27 °C.
- Подключение внутренних блоков: 1–8 блоков; суммарная мощность 45–130%.
Технические параметры
- Потребляемая мощность: 3,97 кВт (охлаждение), 3,98 кВт (нагрев).
- Компрессоры и вентилятор: 1 компрессор, 1 мотор вентилятора.
- Максимальные перепады высот: 10 м между внутренними блоками; до 30 м между внутренним и наружным блоком (наружный блок выше) и до 20 м (наружный блок ниже).
- Эквивалентная длина трассы: 20 м от первого рефнета до удаленного внутреннего блока.
Условия эксплуатации и монтажные ограничения
- Рабочий диапазон наружных температур (охлаждение): от -5 до +55 °C.
- Рабочий диапазон наружных температур (нагрев): от -15 до +27 °C.
- Трубопровод и монтаж: допустимые длины и перепады высот учитывают при проектировании трассы.
Упаковка и маркировка
- Габариты наружного блока: 950 × 840 × 440 мм.
- Габариты в упаковке: 1025 × 950 × 510 мм.
- Масса: 75 кг (нетто) / 82 кг (брутто).
Применение
MDV-V48W/DHN1(At) применяется для создания VRF-системы Atom с использованием одного наружного блока и набора совместимых внутренних блоков. Решение подходит для кондиционирования зданий и помещений, где требуется одновременное управление несколькими зонами и работа в режимах охлаждения и нагрева.
Модель востребована в проектах, где важны соблюдение параметров трассировки труб, допустимые расстояния до внутренних блоков и ограничение перепадов высот при монтаже.
Технические характеристики MDV-V48W/DHN1(At)
Воздушный поток и шум
- Расход воздуха
- 5400 м³/ч
- Уровень шума
- 56 дБ(A)
Идентификаторы и исполнение
- Модель наружного блока
- MDV-V48W/DHN1(At)
Монтажные электрические параметры
- Максимальный потребляемый ток
- 40,0 А
- Рекомендуемый автомат защиты
- 40 А
Назначение и классификация
- Максимальное количество подключаемых внутренних блоков
- 1–8
- Суммарная мощность подключаемых внутренних блоков
- 45–130%
- Тип установки
- Индивидуальная установка
Питание и электрические параметры
- Электропитание
- 220–240 В, 50 Гц, 1 фаза
Размеры и масса
- Габариты наружного блока
- 950 × 840 × 440 мм
- Масса наружного блока
- 75 кг (нетто) / 82 кг (брутто)
Размеры и монтажные ограничения
- Диаметр газовой трубы
- 15,88 мм (5/8)
- Диаметр жидкостной трубы
- 9,53 мм (3/8)
Трасса и монтажные ограничения
- Длина труб (L), актуальная
- 60 м
- Длина труб (L), эквивалентная
- 70 м
- Общая длина труб (актуальная)
- 100 м
- Эквивалентная длина до удаленного внутреннего блока
- 20 м
Упаковка и количество
- Габариты в упаковке
- 1025 × 950 × 510 мм
Управление и компрессор
- Количество компрессоров
- 1
- Количество моторов вентилятора
- 1
- Тип компрессора
- DC инвертер
- Тип мотора вентилятора
- DC инвертер
Условия эксплуатации и монтажные ограничения
- Максимальный перепад по высоте (наружный блок выше)
- 30 м
- Максимальный перепад по высоте (наружный блок ниже)
- 20 м
- Максимальный перепад по высоте между внутренними блоками
- 10 м
- Рабочий диапазон наружных температур (нагрев)
- от -15 до +27 °C
- Рабочий диапазон наружных температур (охлаждение)
- от -5 до +55 °C
Характеристики охлаждения и нагрева
- Номинальная потребляемая мощность (нагрев)
- 3,98 кВт
- Номинальная потребляемая мощность (охлаждение)
- 3,97 кВт
- Теплопроизводительность
- 16,00 кВт
- Холодопроизводительность
- 14,00 кВт
Хладагент и заправка
- Заводская заправка хладагента
- 3,4 кг
- Хладагент
- R410A
Энергоэффективность
- Коэффициент энергоэффективности COP
- 4,02
- Коэффициент энергоэффективности EER
- 3,53
