Артикул: MDV-V56W/DHN1(At)
В наличии

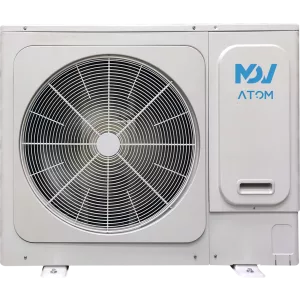

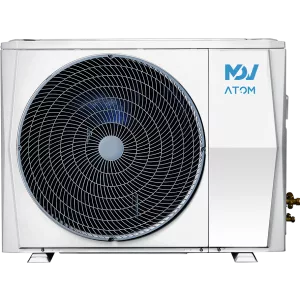

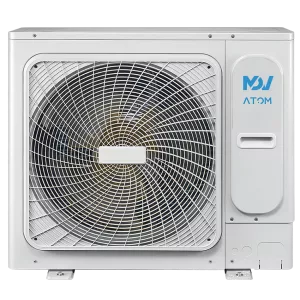

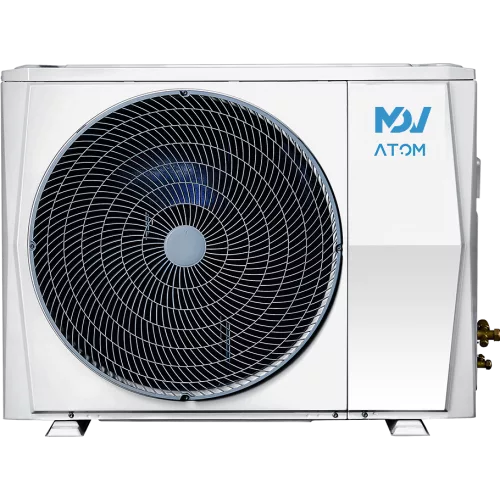

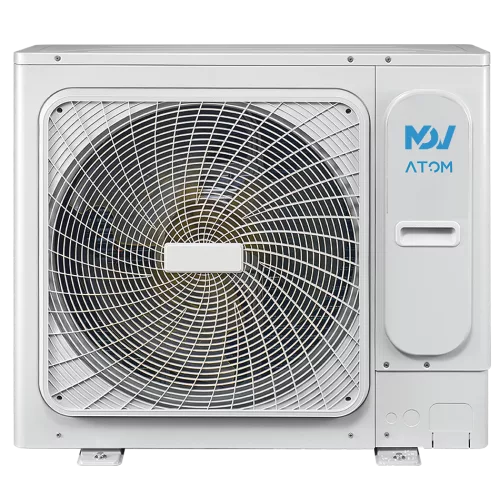

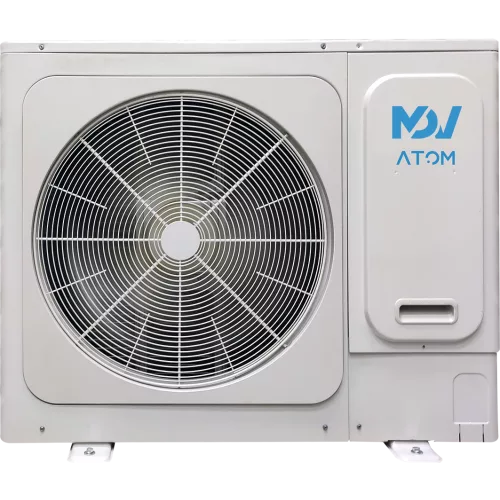

MDV-V56W/DHN1(At) Mini VRF-система Atom наружный блок (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о MDV Mini VRF-системе Atom наружный блок MDV-V56W/DHN1(At)
MDV Mini VRF-система Atom MDV-V56W/DHN1(At) — наружный блок для индивидуальной установки в составе VRF-системы. Модель оснащена DC инверторным компрессором и DC инвертером мотора вентилятора, благодаря чему поддерживается работа в режимах охлаждения и нагрева с регулированием мощности.
Наружный блок предназначен для подключения внутренних блоков: допустимо подключить до 9 внутренних блоков, а суммарная мощность подключаемых внутренних блоков должна находиться в пределах 45–130% мощности наружного агрегата. Холодильный контур работает на хладагенте R410A, заводская заправка — 3,8 кг.
Технические параметры для проектирования: холодопроизводительность 15,50 кВт, теплопроизводительность 18,00 кВт, расход воздуха 5200 м³/ч, уровень шума 56 дБ(A). Электропитание — 220–240 В, 50 Гц, 1 фаза. Для трассировки предусмотрены параметры трубопроводов (диаметры жидкостной линии 9,53 мм (3/8) и газовой 19,05 мм (3/4)), допустимые длины и эквивалентная протяженность магистралей, а также перепады высот между блоками.
Ключевые особенности MDV-V56W/DHN1(At)
- Инверторная технология: DC инвертер компрессора и DC инвертер мотора вентилятора.
- Производительность: охлаждение 15,50 кВт, нагрев 18,00 кВт.
- Энергоэффективность: EER 3,18, COP 3,73.
- Хладагент и заправка: R410A, заводская заправка 3,8 кг.
- Электропитание и защита: 220–240 В, 50 Гц, 1 фаза; максимальный потребляемый ток 40,0 А; рекомендуемый автомат 40 А.
- Воздушный поток: расход воздуха 5200 м³/ч; уровень шума 56 дБ(A).
- Трубная обвязка: жидкостная линия 9,53 мм (3/8), газовая 19,05 мм (3/4); общая длина труб до 100 м.
- Температурные условия: охлаждение от -5 до +55 °C; нагрев от -15 до +27 °C.
- Сценарий подключения: 1–9 внутренних блоков; суммарная мощность 45–130%.
Технические параметры
- Номинальная потребляемая мощность: 4,87 кВт (охлаждение), 4,82 кВт (нагрев).
- Компрессорный узел: 1 компрессор, 1 мотор вентилятора.
- Теплообменные режимы: работа в режиме охлаждения и в режиме нагрева.
- Максимальные перепады высот: 10 м между внутренними блоками; до 30 м между внутренним и наружным блоком (наружный блок выше) и до 20 м (наружный блок ниже).
- Эквивалентная протяженность трассы: 20 м от первого рефнета до самого удаленного внутреннего блока.
Условия эксплуатации и монтажные ограничения
- Рабочий диапазон наружных температур (охлаждение): от -5 до +55 °C.
- Рабочий диапазон наружных температур (нагрев): от -15 до +27 °C.
- Монтаж трассы: длины магистралей и допустимые перепады высот учитываются при проектировании.
Упаковка и маркировка
- Габариты наружного блока: 950 × 840 × 440 мм.
- Габариты в упаковке: 1025 × 950 × 510 мм.
- Масса: 77,5 кг (нетто) / 84,5 кг (брутто).
Применение
MDV-V56W/DHN1(At) используется для построения мини VRF-системы Atom с одним наружным блоком и несколькими внутренними блоками. Решение применяют для кондиционирования зданий и помещений, когда требуется работа в режимах охлаждения и нагрева с раздельным управлением зон.
При проектировании учитывают допустимые параметры трубной трассы, максимальные перепады высот между внутренними и наружным блоками и эквивалентную длину магистралей.
Технические характеристики MDV-V56W/DHN1(At)
Воздушный поток и шум
- Расход воздуха
- 5200 м³/ч
- Уровень шума
- 56 дБ(A)
Идентификаторы и исполнение
- Модель наружного блока
- MDV-V56W/DHN1(At)
Монтажные электрические параметры
- Максимальный потребляемый ток
- 40,0 А
- Рекомендуемый автомат защиты
- 40 А
Назначение и классификация
- Максимальное количество подключаемых внутренних блоков
- 1–9
- Суммарная мощность подключаемых внутренних блоков
- 45–130%
- Тип установки
- Индивидуальная установка
Питание и электрические параметры
- Электропитание
- 220–240 В, 50 Гц, 1 фаза
Размеры и масса
- Габариты наружного блока
- 950 × 840 × 440 мм
- Масса наружного блока
- 77,5 кг (нетто) / 84,5 кг (брутто)
Размеры и монтажные ограничения
- Диаметр газовой трубы
- 19,05 мм (3/4)
- Диаметр жидкостной трубы
- 9,53 мм (3/8)
Трасса и монтажные ограничения
- Длина труб (L), актуальная
- 60 м
- Длина труб (L), эквивалентная
- 70 м
- Общая длина труб (актуальная)
- 100 м
- Эквивалентная длина до удаленного внутреннего блока
- 20 м
Упаковка и количество
- Габариты в упаковке
- 1025 × 950 × 510 мм
Управление и компрессор
- Количество компрессоров
- 1
- Количество моторов вентилятора
- 1
- Тип компрессора
- DC инвертер
- Тип мотора вентилятора
- DC инвертер
Условия эксплуатации и монтажные ограничения
- Максимальный перепад по высоте (наружный блок выше)
- 30 м
- Максимальный перепад по высоте (наружный блок ниже)
- 20 м
- Максимальный перепад по высоте между внутренними блоками
- 10 м
- Рабочий диапазон наружных температур (нагрев)
- от -15 до +27 °C
- Рабочий диапазон наружных температур (охлаждение)
- от -5 до +55 °C
Характеристики охлаждения и нагрева
- Номинальная потребляемая мощность (нагрев)
- 4,82 кВт
- Номинальная потребляемая мощность (охлаждение)
- 4,87 кВт
- Теплопроизводительность
- 18,00 кВт
- Холодопроизводительность
- 15,50 кВт
Хладагент и заправка
- Заводская заправка хладагента
- 3,8 кг
- Хладагент
- R410A
Энергоэффективность
- Коэффициент энергоэффективности COP
- 3,73
- Коэффициент энергоэффективности EER
- 3,18
