Артикул: MDV-V42W/DHN1A(At)
В наличии

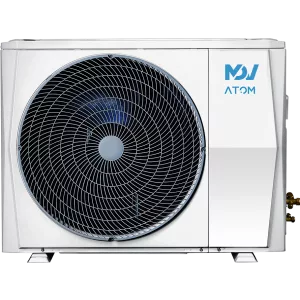

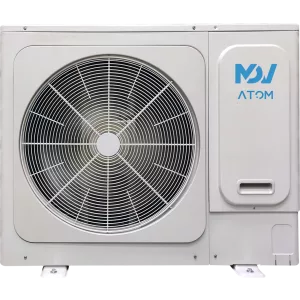

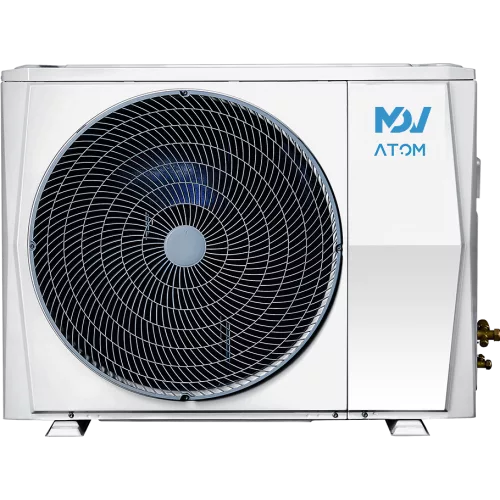

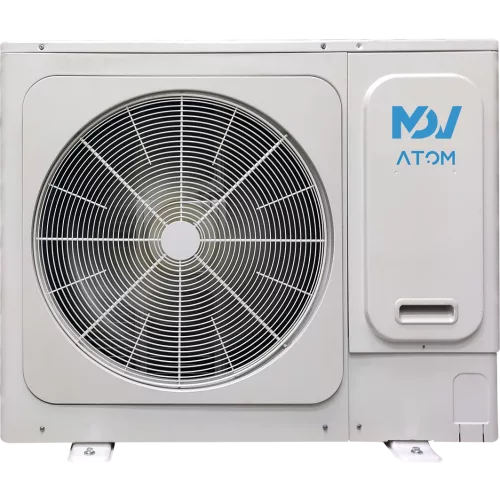

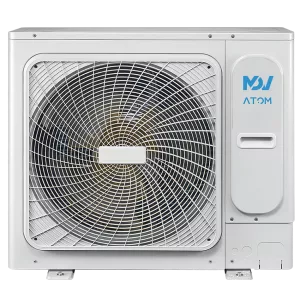

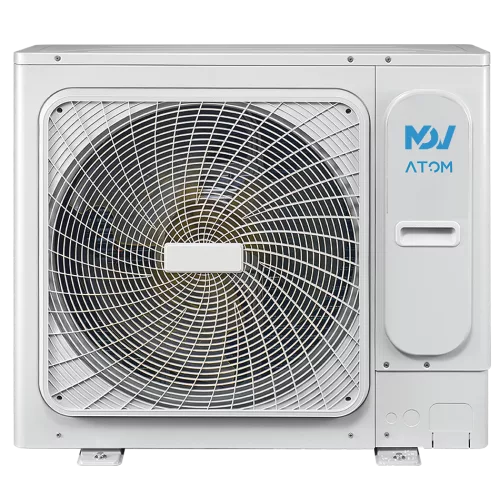

MDV-V42W/DHN1A(At) Mini VRF-система Atom наружный блок (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о MDV Mini VRF-системе Atom наружный блок MDV-V42W/DHN1A(At)
MDV Mini VRF-система Atom MDV-V42W/DHN1A(At) — это наружный блок для индивидуальной установки в составе VRF-системы. Модель выполнена на базе DC инверторного компрессора и вентилятора, что обеспечивает плавное регулирование работы и работу в режимах охлаждения и нагрева.
Наружный блок рассчитан на подключение нескольких внутренних блоков: допускается до 7 внутренних блоков и суммарная мощность подключенных блоков в диапазоне 45–130% от мощности наружного блока. Для холодильного контура используется хладагент R410A с заводской заправкой 3 кг.
Ключевые параметры для проектирования и монтажа: холодопроизводительность 12,30 кВт, теплопроизводительность 14,00 кВт, расход воздуха 5000 м³/ч, уровень шума 56 дБ(A). Электропитание — 220–240 В, 50 Гц, 1 фаза. Для трассировки труб предусмотрены актуальная длина до 65 м, длина магистралей (L) до 45 м и эквивалентная длина до 50 м, а также допустимые перепады высот между блоками и внутри системы.
Ключевые особенности MDV-V42W/DHN1A(At)
- Инверторная технология: DC инвертер компрессора и DC инвертер мотора вентилятора.
- Производительность: охлаждение 12,30 кВт, нагрев 14,00 кВт.
- Энергоэффективность: EER 3,63, COP 3,85.
- Хладагент и заправка: R410A, заводская заправка 3 кг.
- Параметры электропитания: 220–240 В, 50 Гц, 1 фаза; максимальный потребляемый ток 35,0 А; рекомендуемый автомат 40 А.
- Воздушные характеристики: расход воздуха 5000 м³/ч; уровень шума 56 дБ(A).
- Трубная обвязка: жидкостная линия 9,53 мм (3/8), газовая 15,88 мм (5/8); длина (L) 45 м, эквивалентная длина 50 м.
- Температурные условия: охлаждение от -5 до +55 °C; нагрев от -15 до +27 °C.
- Диапазон подключаемых внутренних блоков: 1–7 блоков; суммарная мощность 45–130%.
Технические параметры
- Коэффициенты: EER 3,63 (охлаждение), COP 3,85 (нагрев).
- Потребляемая мощность: 3,39 кВт (охлаждение), 3,64 кВт (нагрев).
- Компрессорный узел: 1 компрессор, 1 мотор вентилятора.
- Тип установки: индивидуальная установка.
- Максимальные перепады высот: 10 м между внутренними блоками; до 20 м между внутренним и наружным блоком (наружный блок выше/ниже).
- Эквивалентная длина магистрали: 20 м от первого рефнета до удаленного внутреннего блока.
Условия эксплуатации и монтажные ограничения
- Рабочий диапазон наружных температур (охлаждение): от -5 до +55 °C.
- Рабочий диапазон наружных температур (нагрев): от -15 до +27 °C.
- Трубопровод: длины и перепады высот допускаются в указанных пределах для корректной работы VRF-системы.
Упаковка и маркировка
- Габариты наружного блока: 950 × 840 × 440 мм.
- Габариты в упаковке: 1025 × 950 × 510 мм.
- Масса: 62,5 кг (нетто) / 69,5 кг (брутто).
Применение
Наружный блок MDV-V42W/DHN1A(At) предназначен для создания VRF-системы на базе мини VRF Atom. Он используется для центрального кондиционирования помещений с подключением нескольких внутренних блоков, когда требуется эффективная работа в режимах охлаждения и нагрева и поддержка разных зон в рамках одной наружной установки.
Модель подходит для проектных решений, где важны ограниченные условия по трассировке труб и нужно соблюсти допустимые длины магистралей, эквивалентные расстояния и перепады высот между блоками.
Технические характеристики MDV-V42W/DHN1A(At)
Воздушный поток и шум
- Расход воздуха
- 5000 м³/ч
- Уровень шума
- 56 дБ(A)
Идентификаторы и исполнение
- Модель наружного блока
- MDV-V42W/DHN1A(At)
Монтажные электрические параметры
- Максимальный потребляемый ток
- 35,0 А
- Рекомендуемый автомат защиты
- 40 А
Назначение и классификация
- Максимальное количество подключаемых внутренних блоков
- 1–7
- Суммарная мощность подключаемых внутренних блоков
- 45–130%
- Тип установки
- Индивидуальная установка
Питание и электрические параметры
- Электропитание
- 220–240 В, 50 Гц, 1 фаза
Размеры и масса
- Габариты наружного блока
- 950 × 840 × 440 мм
- Масса наружного блока
- 62,5 кг (нетто) / 69,5 кг (брутто)
Размеры и монтажные ограничения
- Диаметр газовой трубы
- 15,88 мм (5/8)
- Диаметр жидкостной трубы
- 9,53 мм (3/8)
Трасса и монтажные ограничения
- Длина труб (L), актуальная
- 45 м
- Длина труб (L), эквивалентная
- 50 м
- Общая длина труб (актуальная)
- 65 м
- Эквивалентная длина до удаленного внутреннего блока
- 20 м
Упаковка и количество
- Габариты в упаковке
- 1025 × 950 × 510 мм
Управление и компрессор
- Количество компрессоров
- 1
- Количество моторов вентилятора
- 1
- Тип компрессора
- DC инвертер
- Тип мотора вентилятора
- DC инвертер
Условия эксплуатации и монтажные ограничения
- Максимальный перепад по высоте (наружный блок выше)
- 20 м
- Максимальный перепад по высоте (наружный блок ниже)
- 20 м
- Максимальный перепад по высоте между внутренними блоками
- 10 м
- Рабочий диапазон наружных температур (нагрев)
- от -15 до +27 °C
- Рабочий диапазон наружных температур (охлаждение)
- от -5 до +55 °C
Характеристики охлаждения и нагрева
- Номинальная потребляемая мощность (нагрев)
- 3,64 кВт
- Номинальная потребляемая мощность (охлаждение)
- 3,39 кВт
- Теплопроизводительность
- 14,00 кВт
- Холодопроизводительность
- 12,30 кВт
Хладагент и заправка
- Заводская заправка хладагента
- 3 кг
- Хладагент
- R410A
Энергоэффективность
- Коэффициент энергоэффективности COP
- 3,85
- Коэффициент энергоэффективности EER
- 3,63
