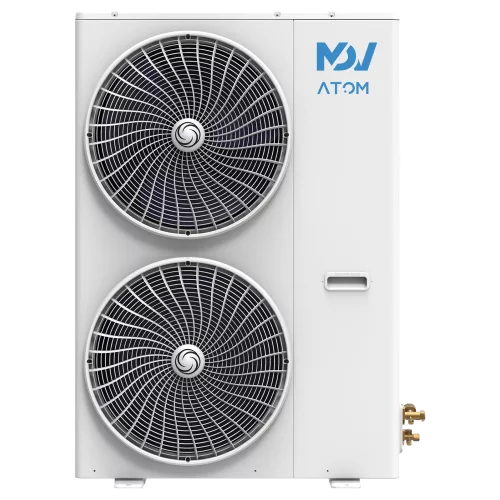

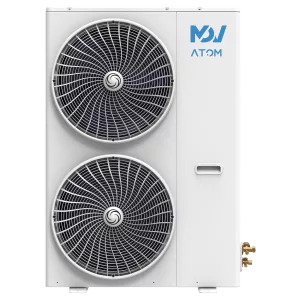

MDV MDV-V68W/DHN1(At) mini VRF наружный блок Atom (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о Mini VRF-системы MDV MDV-V68W/DHN1(At)
Наружный блок mini VRF-системы MDV серии Atom MDV-V68W/DHN1(At) предназначен для организации охлаждения и обогрева в составе мультизональных проектов. Модель относится к системе индивидуальной установки и выполнена с инверторным управлением DC Inverter, что позволяет регулировать работу в зависимости от требуемой тепловой нагрузки.
Номинальная холодопроизводительность составляет 20,00 кВт, теплопроизводительность - 22,00 кВт. Питание - 220-240 В, 50 Гц, 1 фаза. Для энергоэффективности указаны коэффициенты EER 3,44 и COP 4,00. Уровень шума при работе - 59 дБ(A).
Блок рассчитан на работу с хладагентом R410A. Заводская заправка хладагента - 4,4 кг. Соединительные трубопроводы предусматривают диаметры жидкостной трубы 9,53 (3/8) и газовой трубы 19,05 (3/4), а также монтаж с учетом допустимых перепадов высоты между внутренними и наружным блоками.
Для проектирования трасс и подключения внутренних блоков предусмотрены параметры по трубопроводам: общая длина труб 200 м, длина труб (L) актуальная 80 м, длина труб (L) эквивалентная 90 м. Максимальный перепад по высоте между внутренними блоками - 8 м. Максимальный перепад между внутренним и наружным блоками при наружном блоке выше - 30 м, при наружном блоке ниже - 20 м. Рабочие диапазоны наружных температур составляют -15...+55 °C при охлаждении и -20...+27 °C при нагреве.
Ключевые особенности MDV-V68W/DHN1(At)
- Холодопроизводительность: 20,00 кВт.
- Теплопроизводительность: 22,00 кВт.
- Энергоэффективность: EER 3,44, COP 4,00.
- Электропитание: 220-240 В / 50 Гц / 1 фаза.
- Уровень шума: 59 дБ(A).
- Тип компрессора и управление: DC inverter, DC Inverter.
- Компрессоры и вентиляторы: 1 компрессор, 2 двигателя вентилятора.
- Хладагент: R410A, заводская заправка 4,4 кг.
- Подключение внутренних блоков: 1 ~ 12 шт.
- Суммарная мощность подключаемых внутренних блоков: 60 ~ 130%.
- Трассы трубопроводов: общая длина 200 м, актуальная длина 80 м, эквивалентная 90 м.
- Перепад высот: внутренние блоки до 8 м; наружный блок выше 30 м / ниже 20 м.
- Диапазон наружных температур: охлаждение -15...+55 °C, нагрев -20...+27 °C.
Технические параметры
- Модель наружного блока: MDV-V68W/DHN1(At).
- Тип: индивидуальной установки.
- Тип мотора вентилятора: DC Inverter.
- Тип компрессора: DC inverter.
- Номинальная потребляемая мощность (охлаждение): 5,80 кВт.
- Номинальная потребляемая мощность (нагрев): 5,50 кВт.
- Хладагент: R410A.
- Заводская заправка хладагента: 4,4 кг.
- Диаметр жидкостной трубы: 9,53 (3/8).
- Диаметр газовой трубы: 19,05 (3/4).
- Общая длина труб, актуальная: 200 м.
- Длина труб (L), актуальная: 80 м.
- Длина труб (L), эквивалентная: 90 м.
- Максимальный перепад по высоте между внутренними блоками: 8 м.
- Максимальный перепад по высоте между внутренним и наружным блоками: наружный блок выше 30 м; наружный блок ниже 20 м.
- Рабочий диапазон наружных температур при охлаждении: -15...+55 °C.
- Рабочий диапазон наружных температур при нагреве: -20...+27 °C.
- Габариты наружного блока (Ш×В×Г): 979×1327×400 мм.
- Габариты в упаковке (Ш×В×Г): 1082×1435×435 мм.
- Вес наружного блока (нетто/брутто): 103 / 111 кг.
Применение
MDV-V68W/DHN1(At) применяется в mini VRF-системах для подключения нескольких внутренних блоков Atom и создания индивидуального микроклимата в разных помещениях. Подключение выполняется в пределах допустимого количества внутренних блоков 1-12 шт. и суммарной мощности 60-130%.
При проектировании инженерных коммуникаций учитывают требования к трубопроводам и перепадам высоты между блоками, общую длину трассы, актуальную и эквивалентную длину, а также диапазоны наружных температур для режима охлаждения и нагрева.
Логистические параметры
- Вес: 103 кг (нетто) / 111 кг (брутто).
- Габариты в упаковке (Ш×В×Г): 1082×1435×435 мм.
Технические характеристики MDV-V68W/DHN1(At)
Идентификаторы и исполнение
- Модель наружного блока
- MDV-V68W/DHN1(At)
Назначение и классификация
- Максимальное количество внутренних блоков
- 1 ~ 12
- Суммарная мощность подключаемых внутренних блоков
- 60 ~ 130%
- Тип установки
- индивидуальной установки
Питание и электрические параметры
- Потребляемая мощность (нагрев)
- 5,50 кВт
- Потребляемая мощность (охлаждение)
- 5,80 кВт
- Электропитание
- 220-240 В / 50 Гц / 1 фаза
Размеры и масса
- Вес наружного блока (нетто/брутто)
- 103 / 111 кг
- Габариты наружного блока (Ш×В×Г)
- 979×1327×400 мм
Трасса и монтажные ограничения
- Длина труб (L) актуальная
- 80 м
- Длина труб (L) эквивалентная
- 90 м
- Общая длина труб (актуальная)
- 200 м
- Перепад высот внутренний/наружный (наружный блок выше, макс.)
- 30 м
- Перепад высот внутренний/наружный (наружный блок ниже, макс.)
- 20 м
- Перепад высот между внутренними блоками (макс.)
- 8 м
Упаковка и количество
- Габариты в упаковке (Ш×В×Г)
- 1082×1435×435 мм
Управление и компрессор
- Количество компрессоров
- 1
- Количество моторов вентилятора
- 2
- Тип компрессора
- DC inverter
- Тип мотора вентилятора
- DC Inverter
Условия эксплуатации и монтажные ограничения
- Рабочий диапазон наружных температур (нагрев)
- -20...+27 °C
- Рабочий диапазон наружных температур (охлаждение)
- -15...+55 °C
Характеристики охлаждения и нагрева
- Теплопроизводительность
- 22,00 кВт
- Холодопроизводительность
- 20,00 кВт
Хладагент и заправка
- Заправка хладагента (заводская)
- 4,4 кг
- Хладагент
- R410A
Энергоэффективность
- Коэффициент энергоэффективности COP
- 4,00
- Коэффициент энергоэффективности EER
- 3,44
Характеристики
- Диаметр газовой трубы
- 19,05 (3/4)
- Диаметр жидкостной трубы
- 9,53 (3/8)
- Уровень шума
- 59 дБ(A)
