Артикул: MDV-V36W/DHN1A(At)
В наличии

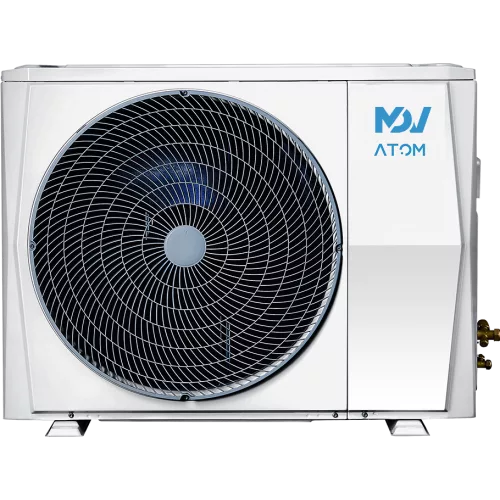

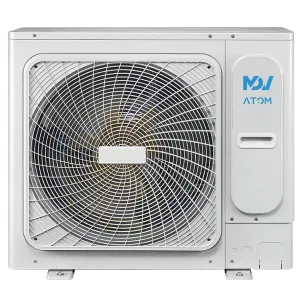

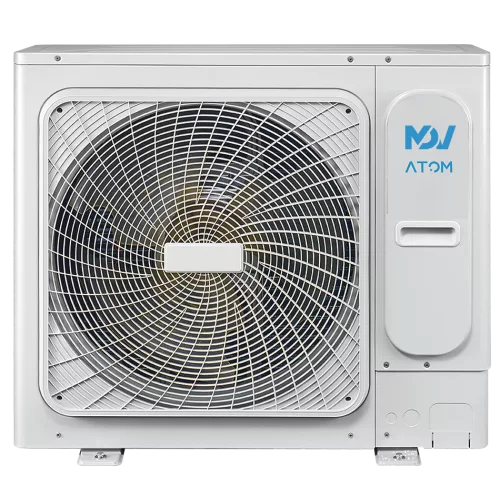

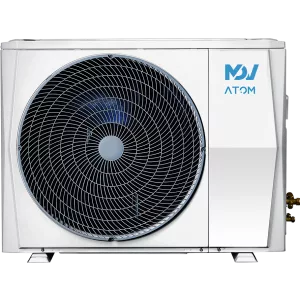

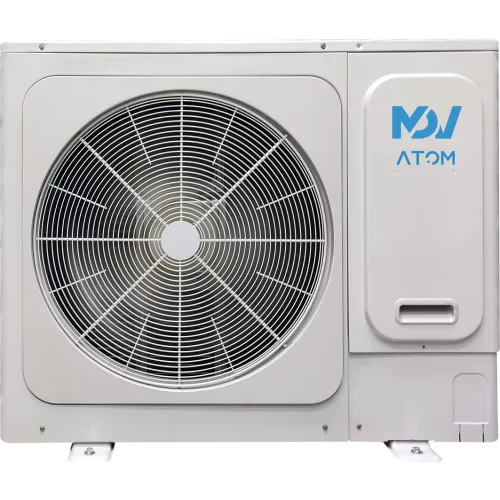

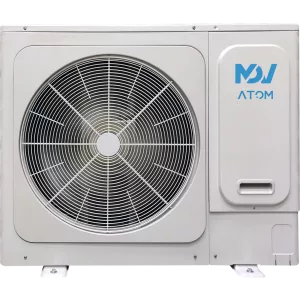

MDV-V36W/DHN1A(At) Mini VRF наружный блок Atom MDV (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о Mini VRF-системе серии Atom наружном блоке MDV-V36W/DHN1A(At) от MDV
Наружный блок MDV-V36W/DHN1A(At) предназначен для построения mini VRF-систем серии Atom и обеспечивает централизованную работу с подключенными внутренними блоками. Модель относится к индивидуальному монтажу и оснащена инверторной компрессорной частью с DC инвертер.
Оборудование рассчитано на охлаждение и нагрев. Холодопроизводительность составляет 10,00 кВт, а теплопроизводительность — 12,00 кВт. Номинальная потребляемая мощность: 2,66 кВт (охлаждение) и 3,15 кВт (нагрев). Энергоэффективность характеризуется коэффициентами EER 3,76 и COP 3,81, максимальный потребляемый ток — 28,8 А.
Хладагент системы — R410A, заводская заправка хладагента 2,35 кг. Трасса подключается по трубам диаметром 9,53 (3/8) мм для жидкостной магистрали и 15,88 (5/8) мм для газовой. Наружный блок поддерживает работу при температурах наружного воздуха: при охлаждении -15*(-5)...+55°C, при нагреве -15...+27°C.
Для проектирования трассы и подбора системы важны параметры по длинам и перепадам. Указана общая длина труб 65 м, актуальная длина труб (L) 45 м, эквивалентная длина труб 50 м, максимальный перепад по высоте между внутренними блоками — 10 м, а между внутренним и наружным блоками — до 20 м. Максимально возможно подключение 1 ~ 6 внутренних блоков при суммарной мощности 45 ~ 130%.
Ключевые особенности MDV-V36W/DHN1A(At)
- Инверторная система: DC инвертер, 1 компрессор.
- Вентилятор: DC инвертер, 1 мотор вентилятора.
- Производительность: холод 10,00 кВт и нагрев 12,00 кВт.
- Питание: 220-240 В, 50 Гц, 1 фаза.
- Потребляемая мощность: 2,66 кВт (охлаждение) и 3,15 кВт (нагрев).
- Энергоэффективность: EER 3,76, COP 3,81.
- Хладагент: R410A, заводская заправка 2,35 кг.
- Температурные условия: охлаждение -15*(-5)...+55°C, нагрев -15...+27°C.
- Трубопровод и трасса: общая длина 65 м, L 45 м, эквивалентная 50 м; перепады до 10 м между внутренними и до 20 м между внутренним и наружным блоками.
- Подключение внутренних блоков: 1 ~ 6, суммарная мощность 45 ~ 130%.
- Воздух и шум: расход воздуха 5200 м³/ч, уровень шума 54 дБ(A).
Технические параметры
- Модель наружного блока: MDV-V36W/DHN1A(At).
- Тип установки: индивидуальной установки.
- Холодопроизводительность: 10,00 кВт.
- Теплопроизводительность: 12,00 кВт.
- Номинальная потребляемая мощность: 2,66 кВт (охлаждение) / 3,15 кВт (нагрев).
- Максимальный потребляемый ток: 28,8 А.
- Рекомендуемый автомат: 32 А.
- Расход воздуха: 5200 м³/ч.
- Уровень шума: 54 дБ(A).
- Тип хладагента: R410A.
- Заводская заправка хладагента: 2,35 кг.
- Расширительное устройство: (в составе системы применяется электронный расширительный вентиль).
Трасса и монтажные ограничения
- Общая длина труб (актуальная): 65 м.
- Длина труб (L), актуальная: 45 м.
- Длина труб (L), эквивалентная: 50 м.
- Максимальный перепад по высоте между внутренними блоками: 10 м.
- Эквивалентная длина труб от первого рефнета до самого удаленного внутреннего блока: 20 м.
- Максимальный перепад по высоте между внутренним и наружным блоками (наружный блок выше): 20 м.
- Максимальный перепад по высоте между внутренним и наружным блоками (наружный блок ниже): 20 м.
Условия эксплуатации
- Рабочий диапазон наружных температур (охлаждение): -15*(-5)...+55°C.
- Рабочий диапазон наружных температур (нагрев): -15...+27°C.
Логистические параметры
- Габариты наружного блока (Ш×В×Г): 910 × 712 × 426 мм.
- Размеры в упаковке (Ш×В×Г): 1045 × 810 × 485 мм.
- Вес: 52,5 кг (нетто) / 56,5 кг (брутто).
Совместимость
Наружный блок MDV-V36W/DHN1A(At) предназначен для комплектации внутренними блоками mini VRF Atom. Поддерживается подключение 1 ~ 6 внутренних блоков, а суммарная мощность подключаемых внутренних блоков в системе составляет 45 ~ 130%.
Применение
Используется для создания мультизонального кондиционирования с распределением тепловой нагрузки по помещениям. Наружный блок применяется в объектах, где требуется эффективная работа в режимах охлаждения и нагрева, а управление осуществляется через совокупность внутренних блоков mini VRF Atom.
Модель подходит для офисных и коммерческих площадей, а также для проектных решений с прокладкой трассы медных труб и расчетом перепадов высот. При монтаже учитываются указанные длины трассы и температурные ограничения для корректной работы системы.
Технические характеристики MDV-V36W/DHN1A(At)
Воздушный поток и шум
- Расход воздуха
- 5200 м³/ч
- Уровень шума
- 54 дБ(A)
Идентификаторы и исполнение
- Модель наружного блока
- MDV-V36W/DHN1A(At)
Монтажные электрические параметры
- Максимальный потребляемый ток
- 28,8 А
- Рекомендуемый автомат
- 32 А
Назначение и классификация
- Суммарная мощность подключаемых внутренних блоков
- 45 ~ 130%
- Тип установки
- индивидуальной установки
Питание и электрические параметры
- Питание
- 220-240 В, 50 Гц, 1 фаза
- Потребляемая мощность (нагрев)
- 3,15 кВт
- Потребляемая мощность (охлаждение)
- 2,66 кВт
Размеры и масса
- Вес наружного блока
- 52,5 кг (нетто) / 56,5 кг (брутто)
- Габариты наружного блока (Ш×В×Г)
- 910 × 712 × 426 мм
Трасса и монтажные ограничения
- Диаметр газовой трубы
- 15,88 (5/8) мм (дюйм)
- Диаметр жидкостной трубы
- 9,53 (3/8) мм (дюйм)
- Длина труб (L), актуальная
- 45 м
- Длина труб (L), эквивалентная
- 50 м
- Максимальный перепад внутренний/наружный (наружный блок выше)
- 20 м
- Максимальный перепад внутренний/наружный (наружный блок ниже)
- 20 м
- Максимальный перепад по высоте между внутренними блоками
- 10 м
- Общая длина труб (актуальная)
- 65 м
- Эквивалентная длина до удаленного внутреннего блока
- 20 м
Упаковка и количество
- Размеры в упаковке (Ш×В×Г)
- 1045 × 810 × 485 мм
Управление и компрессор
- Количество компрессоров
- 1
- Количество моторов вентилятора
- 1
- Тип компрессора
- DC инвертер
- Тип мотора вентилятора
- DC инвертер
Условия эксплуатации и монтажные ограничения
- Рабочий диапазон наружных температур (нагрев)
- -15...+27°C
- Рабочий диапазон наружных температур (охлаждение)
- -15*(-5)...+55°C
Характеристики охлаждения и нагрева
- Количество подключаемых внутренних блоков
- 1 ~ 6
- Теплопроизводительность
- 12,00 кВт
- Холодопроизводительность
- 10,00 кВт
Хладагент и заправка
- Заводская заправка хладагента
- 2,35 кг
- Хладагент
- R410A
Энергоэффективность
- COP
- 3,81
- EER
- 3,76
