Артикул: MDV-V28W/DHN1(At)
В наличии

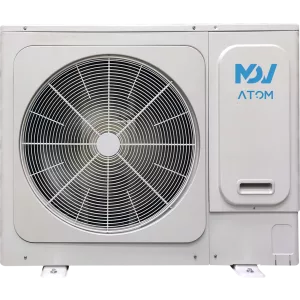

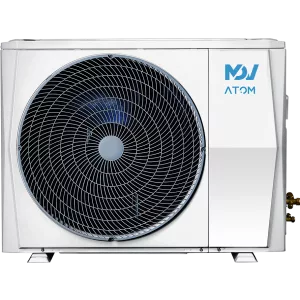

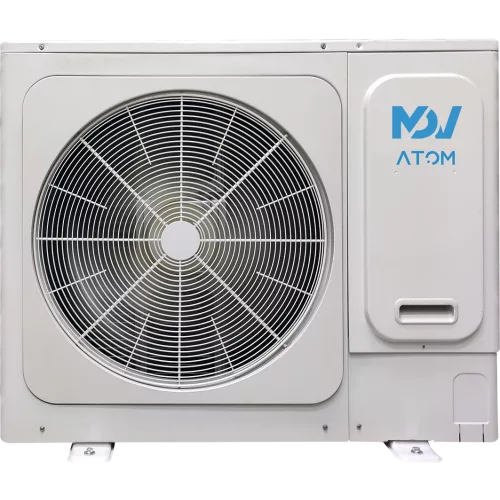

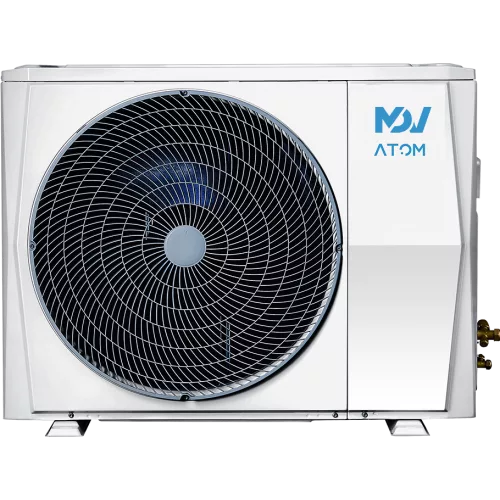

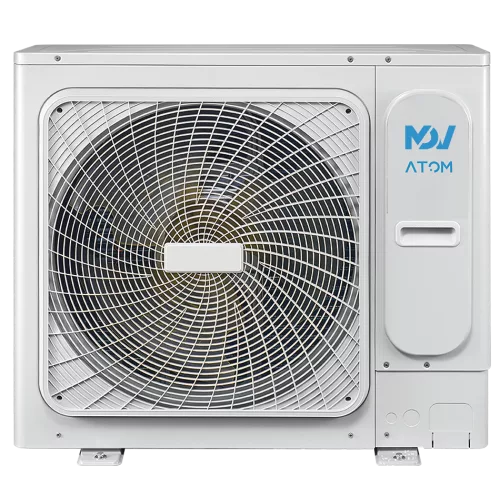

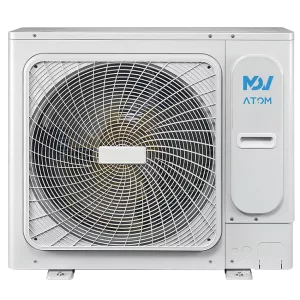

MDV MDV-V28W/DHN1(At) наружный блок Atom mini VRF (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о Mini VRF-системе Atom MDV-V28W/DHN1(At)
Наружный блок MDV-V28W/DHN1(At) — часть mini VRF-систем серии Atom и предназначен для индивидуальной установки в составе многозональной системы кондиционирования. Модель обеспечивает охлаждение и обогрев за счет работы инверторного контура управления: тип компрессора — DC инвертер, а тип мотора вентилятора — DC инвертер. За счет этого наружный блок поддерживает эффективную регулировку режима под нагрузку подключенных внутренних блоков.
По холодильному циклу используется хладагент R410A. Заводская заправка хладагента — 2,2 кг. Для обвязки применяются диаметры жидкостной и газовой труб 9,53 мм (3/8) и 15,88 мм (5/8). Актуальная общая длина труб указана 50 м, при этом значения длины труб (L) и эквивалентной длины приведены отдельно, что важно при проектировании трассы и подборе схемы подключения.
Наружный блок рассчитан на электропитание 220 - 240 В, 50 Гц, 1 фаза. Номинальная потребляемая мощность составляет 2,10 кВт (охлаждение) и 2,04 кВт (нагрев). Максимальный потребляемый ток — 21,3 А, рекомендуемый автомат — 25 А. По энергоэффективности указаны коэффициенты EER 3,81 и COP 4,41.
Производительность: холодопроизводительность 8,00 кВт, теплопроизводительность 9,00 кВт. Расход воздуха — 3700 м³/ч, уровень шума — 54 дБ(A). Для подключения внутренних блоков допускается диапазон 1 ~ 4, суммарная мощность подключаемых внутренних блоков — 45 ~ 130%. Рабочие диапазоны наружных температур: при охлаждении -15*(-5) ... +55 °C, при нагреве -15 ... +27 °C. Габариты наружного блока — 910 × 712 × 426 мм, масса 49 / 53 кг (нетто / брутто). В упаковке указаны размеры 1045 × 810 × 485 мм.
Ключевые особенности MDV-V28W/DHN1(At)
- Тип установки: индивидуальной установки наружный блок.
- Производительность: холодопроизводительность 8,00 кВт, теплопроизводительность 9,00 кВт.
- Компрессор и вентиляция: DC инвертер (компрессор) и DC инвертер (мотор вентилятора).
- Хладагент: R410A, заводская заправка 2,2 кг.
- Параметры подключения: до 4 внутренних блоков, суммарная мощность 45 ~ 130%.
- Температурные режимы: охлаждение -15*(-5) ... +55 °C, нагрев -15 ... +27 °C.
- Электропитание и защита по току: 220 - 240 В, 50 Гц; максимальный потребляемый ток 21,3 А, рекомендуемый автомат 25 А.
Технические параметры
- Компрессоры: 1 шт.
- Моторы вентилятора: 1 шт.
- Трубопроводы: жидкостная магистраль 9,53 мм (3/8), газовая магистраль 15,88 мм (5/8).
- Длины трассы: общая длина 50 м, актуальная длина труб (L) 35 м, эквивалентная длина 40 м.
- Перепад высот: между внутренними блоками 10 м; между внутренним и наружным блоками (наружный выше/ниже) по 10 м.
- Эквивалентная длина: от первого рефнета до самого удаленного внутреннего блока 20 м.
- Потребляемая мощность: 2,10 кВт (охлаждение) и 2,04 кВт (нагрев).
- Энергоэффективность: EER 3,81, COP 4,41.
- Воздухообмен и шум: расход воздуха 3700 м³/ч, уровень шума 54 дБ(A).
- Габариты и масса: 910 × 712 × 426 мм, 49 / 53 кг (нетто / брутто); упаковка 1045 × 810 × 485 мм.
Применение
Наружный блок MDV-V28W/DHN1(At) используют для построения мини VRF-системы серии Atom в проектах, где требуется многозональное управление микроклиматом и подключение группы внутренних блоков к одному наружному модулю. Диапазон подключения 1 ~ 4 позволяет собрать конфигурацию под количество обслуживаемых помещений.
Условия по рабочим наружным температурам учитывают при выборе места установки вне помещения и при планировании обслуживания. Параметры по длинам трассы, перепаду высот и эквивалентной длине применяют при проектировании трасс хладагента и расположении внутренних блоков относительно наружного блока.
Технические характеристики MDV-V28W/DHN1(At)
Воздушный поток и шум
- Расход воздуха
- 3700 м³/ч
- Уровень шума
- 54 дБ(A)
Идентификаторы и исполнение
- Модель наружного блока
- MDV-V28W/DHN1(At)
Монтажные электрические параметры
- Максимальный потребляемый ток
- 21,3 А
- Рекомендуемый автомат
- 25 А
Назначение и классификация
- Максимальное количество подключаемых внутренних блоков
- 1 ~ 4
- Назначение
- Наружный блок mini VRF-системы для многозонального кондиционирования с подключением внутренних блоков
- Суммарная мощность подключаемых внутренних блоков
- 45 ~ 130%
- Тип установки
- Индивидуальной установки
Питание и электрические параметры
- Потребляемая мощность (нагрев)
- 2,04 кВт
- Потребляемая мощность (охлаждение)
- 2,10 кВт
- Электропитание
- 220 - 240 В, 50 Гц, 1 фаза
Размеры и масса
- Габариты наружного блока
- 910 × 712 × 426 мм
- Масса (нетто/брутто)
- 49 / 53 кг
Трасса и монтажные ограничения
- Диаметр газовой трубы
- 15,88 мм (5/8)
- Диаметр жидкостной трубы
- 9,53 мм (3/8)
- Длина труб (L), актуальная
- 35 м
- Длина труб (L), эквивалентная
- 40 м
- Общая длина труб (актуальная)
- 50 м
- Эквивалентная длина до самого удаленного внутреннего блока
- 20 м
Упаковка и количество
- Габариты в упаковке
- 1045 × 810 × 485 мм
Управление и компрессор
- Количество компрессоров
- 1
- Количество моторов вентилятора
- 1
- Тип компрессора
- DC инвертер
- Тип мотора вентилятора
- DC инвертер
Условия эксплуатации и монтажные ограничения
- Максимальный перепад по высоте (наружный блок выше)
- 10 м
- Максимальный перепад по высоте (наружный блок ниже)
- 10 м
- Максимальный перепад по высоте между внутренними блоками
- 10 м
- Рабочий диапазон наружных температур при нагреве
- -15 ... +27 °C
- Рабочий диапазон наружных температур при охлаждении
- -15*(-5) ... +55 °C
Характеристики охлаждения и нагрева
- Теплопроизводительность
- 9,00 кВт
- Холодопроизводительность
- 8,00 кВт
Хладагент и заправка
- Заводская заправка хладагента
- 2,2 кг
- Хладагент
- R410A
Энергоэффективность
- Коэффициент энергоэффективности COP
- 4,41
- Коэффициент энергоэффективности EER
- 3,81
