Артикул: MDV-V60W/DHN1(At)
В наличии

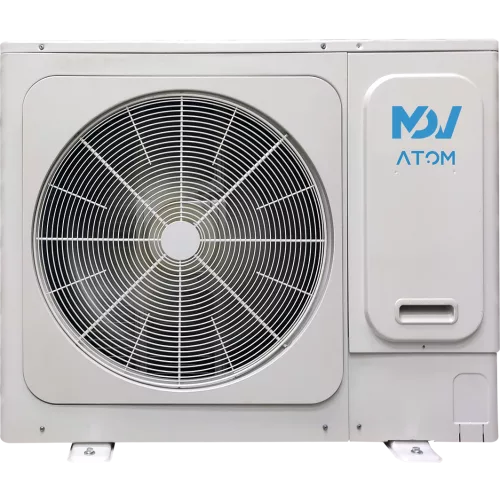

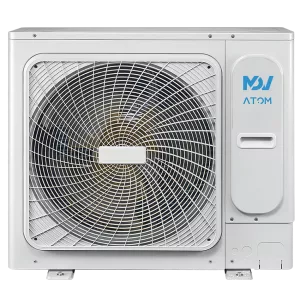

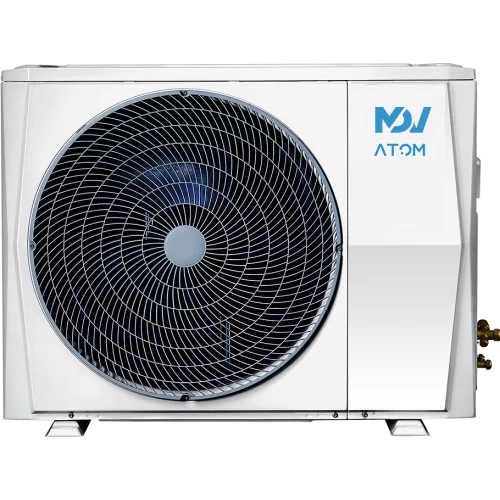

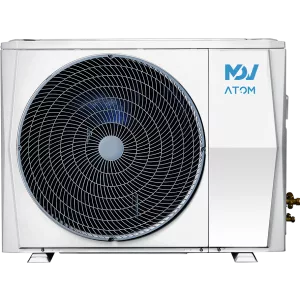

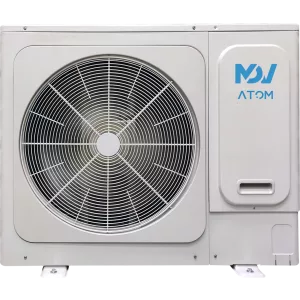

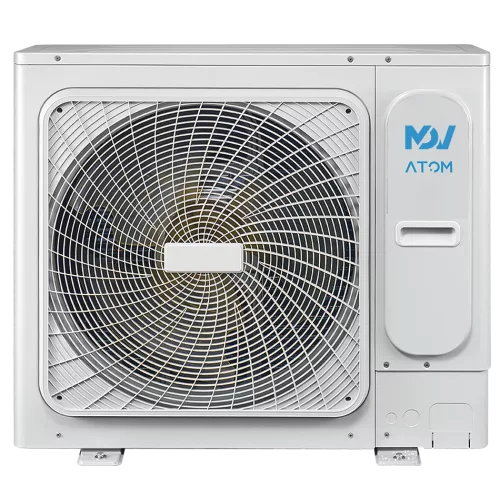

MDV-V60W/DHN1(At) наружный блок Atom mini VRF-системы MDV (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о Mini VRF-системе Atom MDV-V60W/DHN1(At) от MDV
Наружный блок MDV-V60W/DHN1(At) серии Atom относится к mini VRF-системам MDV и предназначен для индивидуального размещения на внешней стороне здания. Модель работает на хладагенте R410A и реализует инверторное управление с DC-типом компрессора и мотора вентилятора, что обеспечивает плавность регулирования холодо- и теплопроизводительности.
Блок рассчитан на подключение группы внутренних устройств: максимальное количество внутренних блоков составляет 1 - 9, а суммарная мощность подключаемых внутренних блоков – в пределах 45 - 130%. Производительность в режиме охлаждения составляет 17,5 кВт, в режиме нагрева – 19,5 кВт. Воздушный поток достигает 5300 м³/ч, а уровень шума на работе составляет 57 дБ(A).
Для монтажа предусмотрены ограничения по трассе и высоте: общая длина труб (актуальная) – до 130 м, длина труб (актуальная) – 60 м, эквивалентная длина – 70 м. Максимальный перепад по высоте между внутренними блоками – 10 м, между внутренним и наружным блоками при установке наружного блока выше – 30 м, при установке наружного блока ниже – 20 м. Рабочие температуры наружного воздуха: при охлаждении от -5 до +55 °C, при нагреве от -15 до +27 °C.
Ключевые особенности MDV-V60W/DHN1(At)
- Инверторное управление: DC инвертер для компрессора и вентилятора.
- Производительность: 17,5 кВт (охлаждение) и 19,5 кВт (нагрев).
- Энергоэффективность: EER 2,86 и COP 3,50.
- Нагрузка по токам: максимальный потребляемый ток 40,0 А, рекомендуемый автомат 40 А.
- Параметры теплообмена: расход воздуха 5300 м³/ч, уровень шума 57 дБ(A).
- Трубопроводы и высоты: общая длина до 130 м, эквивалентная длина до 70 м, перепады высот до 10/30/20 м.
- Хладагент и заправка: R410A, заводская заправка 4,6 кг.
- Габариты и масса: 1040×410×865 мм (наружный блок), 1120×865×560 мм (в упаковке), 90,5 / 99 кг (нетто/брутто).
Эксплуатационные параметры
- Рабочий диапазон наружных температур: охлаждение -5...+55 °C; нагрев -15...+27 °C.
- Режимы по мощности: подключение внутренних блоков с суммарной мощностью в диапазоне 45 - 130%.
Логистические параметры
- Размеры в упаковке: 1120×865×560 мм.
- Масса: 99 кг брутто, 90,5 кг нетто.
Применение
Наружный блок MDV-V60W/DHN1(At) используется в составе mini VRF-систем для поддержания микроклимата в жилых и коммерческих объектах, где требуется централизованное регулирование работы нескольких внутренних блоков. Подходит для проектов с индивидуальной установкой наружного оборудования и разнесением внутренних блоков по помещениям, при соблюдении ограничений по длинам трасс, эквивалентной протяженности и допустимым перепадам высот.
Технические характеристики MDV-V60W/DHN1(At)
Воздушный поток и шум
- Количество вентиляторов
- 1
Идентификаторы и исполнение
- Модель наружного блока
- MDV-V60W/DHN1(At)
Монтажные электрические параметры
- Максимальный потребляемый ток
- 40,0 А
- Рекомендуемый автомат
- 40 А
Назначение и классификация
- Тип установки
- Индивидуальная установка
Питание и электрические параметры
- Номинальная потребляемая мощность (нагрев), кВт
- 5,57
- Номинальная потребляемая мощность (охлаждение), кВт
- 6,12
- Электропитание
- 220 - 240 В / 50 Гц / 1 ф.
Размеры и масса
- Габариты наружного блока (Ш×В×Г)
- 1040×410×865 мм
- Масса наружного блока (нетто/брутто)
- 90,5 / 99 кг
Размеры и монтажные ограничения
- Перепад высот: наружный выше
- 30 м
- Перепад высот: наружный ниже
- 20 м
Трасса и монтажные ограничения
- Длина труб (актуальная)
- 60 м
- Длина труб (эквивалентная)
- 70 м
- Общая длина труб (актуальная)
- 130 м
- Эквивалентная длина от первого рефнета до удаленного внутреннего блока
- 20 м
Упаковка и количество
- Габариты в упаковке (Ш×В×Г)
- 1120×865×560 мм
Управление и компрессор
- Количество компрессоров
- 1
- Тип двигателя вентилятора
- DC инвертер
- Тип компрессора
- DC инвертер
Условия эксплуатации и монтажные ограничения
- Перепад высот между внутренними блоками
- 10 м
- Температура наружного воздуха при нагреве
- -15...+27 °C
- Температура наружного воздуха при охлаждении
- -5...+55 °C
Характеристики охлаждения и нагрева
- Диапазон суммарной мощности внутренних блоков
- 45 - 130%
- Максимум внутренних блоков
- 1 - 9
- Теплопроизводительность
- 19,5 кВт
- Холодопроизводительность
- 17,5 кВт
Хладагент и заправка
- Заводская заправка хладагента
- 4,6 кг
- Тип хладагента
- R410A
Энергоэффективность
- COP
- 3,50
- EER
- 2,86
Характеристики
- Диаметр газовой трубы
- 19,05 мм (3/4)
- Диаметр жидкостной трубы
- 9,53 мм (3/8)
- Расход воздуха
- 5300 м³/ч
- Уровень шума
- 57 дБ(A)
