MDV MDVFN-1000D504E фанкойл канальный двухтрубный 50Па (четырехрядный) (МДВ)

Основная информация о фанкойле канальном двухтрубном четырехрядном MDVFN 50Па MDVFN-1000D504E

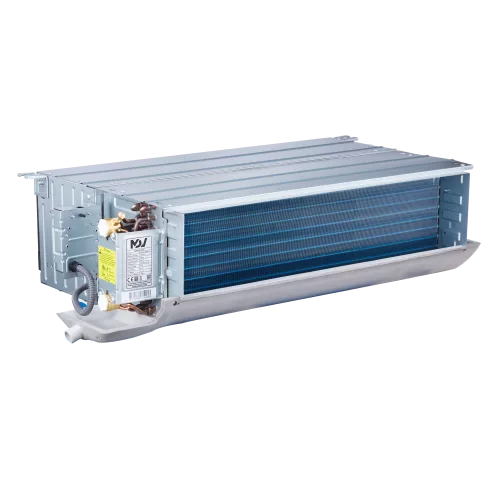

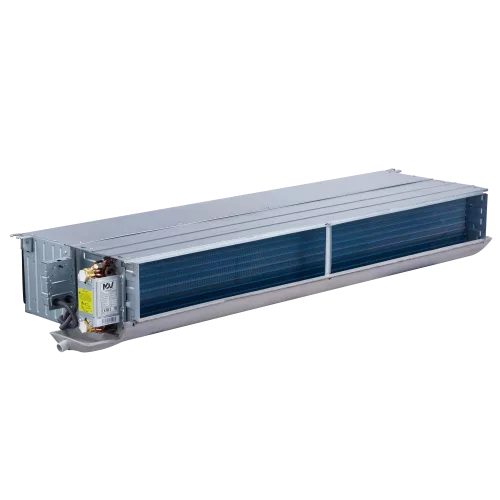

Канальный двухтрубный фанкойл MDVFN-1000D504E предназначен для охлаждения и нагрева воздуха в составе систем центрального кондиционирования. Модель относится к четырехрядным канальным решениям линейки MDVFN с рассчитанными режимами работы на трех скоростях вентилятора, что позволяет подобрать баланс между производительностью по воздуху и уровнем шума.

Устройство работает с теплоносителем и рассчитано на подключение к системе трубопроводов по схеме «двухтрубная». Для охлаждения и нагрева приведены собственные значения теплопроизводительности и потребляемой мощности в режимах Выс./Ср./Низк., а также значения расхода теплоносителя и падения давления в теплообменнике. Это помогает корректно согласовать фанкойл с насосной группой и гидравлическим сопротивлением системы.

Фанкойл имеет номинальное статическое давление (ESP) 50 Па и обеспечивает расход воздуха до 1450 м³/ч на максимальной скорости. Подключение труб теплоносителя выполнено с присоединением ВР 3/4, а отвод дренажа рассчитан на наружный диаметр 32 мм. Габариты и масса задают удобство компоновки в воздуховодах и монтажных пространствах, а данные по размерам в упаковке и весу позволяют планировать логистику при поставке оборудования.

Ключевые особенности MDVFN-1000D504E

• Двухтрубная схема: охлаждение и нагрев через раздельные ветви теплоносителя в рамках двухтрубного подключения.

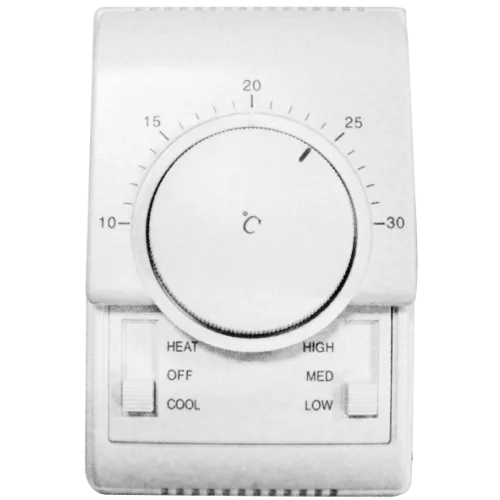

• Трехскоростной вентилятор: параметры воздухообмена и шума приведены для режимов Выс./Ср./Низк.
• Статическое давление: ESP (номинал) 50 Па.
• Производительность по холоду: 10,3 / 9,08 / 7,33 кВт (Выс./Ср./Низк.).
• Производительность по нагреву: 16,5 / 14,72 / 11,6 кВт (Выс./Ср./Низк.).
• Расход воздуха: 1450 / 1296 / 996 м³/ч (Выс./Ср./Низк.).
• Питание: 220 - 240 В, 50 Гц, 1 фаза.
• Гидравлические параметры: расход теплоносителя (охлаждение/нагрев) 1,67 / 1,56 / 1,26 м³/ч; падение давления в теплообменнике: 70,2 / 62 / 42,8 кПа (охлаждение) и 55 / 48,6 / 33,4 кПа (нагрев).
• Дренаж и подключение: наружный диаметр отвода дренажа НД 32 мм; подключение труб теплоносителя ВР 3/4.
• Габариты и масса: 1368 × 243 × 482 мм; 27,5 кг (нетто) / 32 кг (брутто).

Технические параметры

Мотор вентилятора AC. Номинальная потребляемая мощность в режиме охлаждения составляет 184 / 157 / 133 Вт для ступеней Выс./Ср./Низк. Уровень шума достигает 48 / 46 / 43,5 дБ(А) при работе на соответствующих скоростях.

Эксплуатационные параметры

Фанкойл рассчитан на работу с теплоносителем в диапазоне гидравлических режимов, представленных расходом и падением давления на теплообменнике для охлаждения и нагрева. Параметры по воздухообмену и статическому давлению учитываются при подборе воздухораспределительной сети и проектировании трассы подачи воздуха.

Логистические параметры

Размеры упаковки (Ш × В × Г) составляют 1438 × 270 × 520 мм. Масса в упаковке: 32 кг (брутто), масса устройства: 27,5 кг (нетто).

Упаковка и маркировка

Оборудование поставляется в транспортной упаковке с габаритами 1438 × 270 × 520 мм. Поддерживается перевозка и хранение фанкойла в собранном виде с учетом указанной массы брутто 32 кг.

Совместимость

Модель предназначена для работы в составе систем центрального кондиционирования с двухтрубным подключением и соответствует подбору по гидравлическим параметрам: расходу теплоносителя и падению давления в теплообменнике. Присоединение теплоносителя выполняется по ВР 3/4, отвод дренажа - на НД 32 мм.

Монтаж и подключение

Канальный фанкойл устанавливается в воздуховодный канал. Подключение теплоносителя выполняется к системе трубопроводов через присоединение ВР 3/4, дренажный отвод формируется с наружным диаметром 32 мм. Электропитание подводится на 220 - 240 В, 50 Гц, 1 фаза.

Применение

Фанкойл MDVFN-1000D504E применяется в проектах кондиционирования офисных и общественных помещений, где требуется обеспечить охлаждение и нагрев воздуха с централизованной подачей теплоносителя. Канальное исполнение подходит для систем, в которых воздух подается через вентиляционные каналы, а параметры по расходу воздуха и статическому давлению учитываются при расчете воздуховодов.

Модель используется в составе двухтрубных схем, когда холод и тепло формируются раздельно и поступают к теплообменнику по соответствующим контурам. Трехскоростной режим позволяет адаптировать работу фанкойла под требования по комфортности и уровню шума в помещении.
