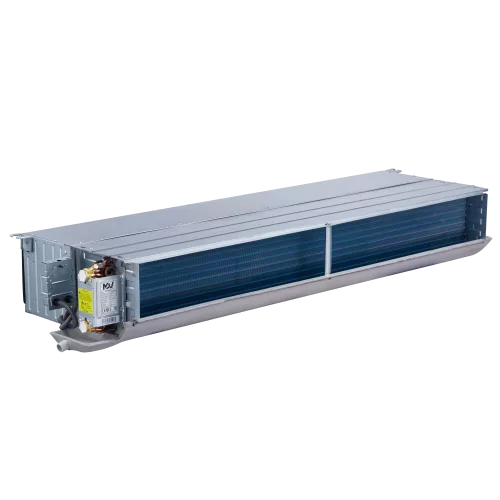

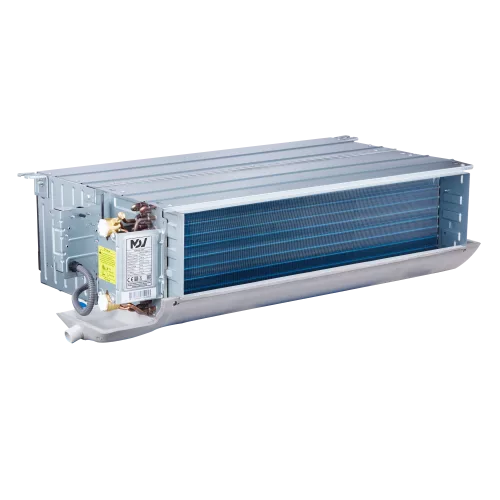

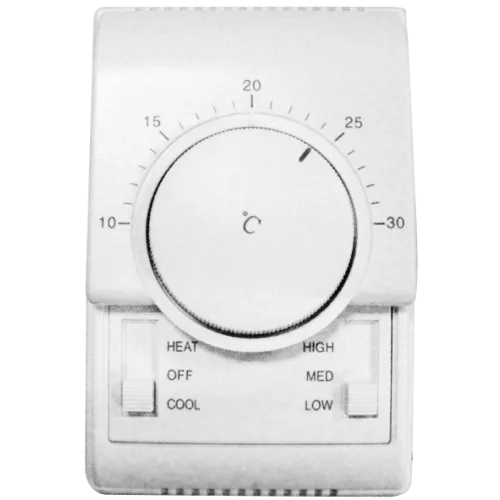

MDV MDVFN-700D504E двухтрубные канальные четырехрядные фанкойлы (МДВ)

Основная информация о двухтрубных канальных четырехрядных фанкойлах MDVFN-700D504E

Двухтрубные канальные четырехрядные фанкойлы MDVFN-700D504E предназначены для систем водяного кондиционирования: устройство работает в режимах охлаждения и нагрева, используя подключение к общему контуру теплоносителя. Канальное исполнение предполагает распределение воздуха по воздуховодам внутри обслуживаемого помещения.

Модель относится к высоконапорным вариантам для каналов с расчетным статическим давлением 50 Па. В зависимости от скорости вентилятора изменяются холодо- и теплопроизводительность, расход воздуха, потребляемая мощность, а также гидравлические показатели на теплообменнике. Электропитание вентилятора соответствует диапазону 220 - 240 В, 50 Гц, однофазному подключению.

Трубопроводы теплоносителя подсоединяются через ВР 3/4, а для отвода конденсата предусмотрен дренаж с наружным диаметром 32 мм. Габаритные размеры корпуса составляют 1178 x 243 x 482 мм (Ш x В x Г), а масса в исполнении поставки - 22,5 кг (нетто) и 26,5 кг (брутто). При планировании монтажа также учитывают размер упаковки 1248 x 270 x 520 мм.

Ключевые особенности MDVFN-700D504E

• Канальное исполнение: интеграция в систему воздуховодов.
• Статическое давление: 50 Па (номинал).
• Холодопроизводительность: 7,8 / 5,98 / 4,66 кВт (выс./ср./низк.).
• Теплопроизводительность: 12,5 / 9,11 / 6,8 кВт (выс./ср./низк.).
• Расход воздуха: 1120 / 829 / 611 м³/ч (выс./ср./низк.).
• Шумность: 46 / 42,5 / 37 дБ(А) (выс./ср./низк. скорость).
• Питание: 220 - 240 В, 50 Гц, 1 фаза.
• Подключение теплоносителя: ВР 3/4.
• Дренаж: наружный диаметр отвода НД 32 мм.
• Габариты и масса: 1178 x 243 x 482 мм; 22,5 / 26,5 кг (нетто/брутто).

Технические параметры

• Электропитание вентилятора: 220 - 240 В, 50 Гц, 1 фаза.
• Потребляемая мощность (охлаждение): 118 / 107 / 93 Вт (выс./ср./низк.).
• ESP (статическое давление, номинал): 50 Па.
• Расход теплоносителя (охлаждение): 1,3 / 1,03 / 0,8 м³/ч.
• Падение давления воды (охлаждение): 41,2 / 27,3 / 17 кПа.
• Расход теплоносителя (нагрев): 1,3 / 1,03 / 0,8 м³/ч.
• Падение давления воды (нагрев): 32,2 / 21,2 / 13,7 кПа.

Логистические параметры

• Размер в упаковке: 1248 x 270 x 520 мм.
• Масса: 22,5 кг (нетто) / 26,5 кг (брутто).

Применение

Двухтрубные канальные четырехрядные фанкойлы MDVFN-700D504E применяют в составе центральных систем кондиционирования с водяным теплоносителем. Модель подходит для проектов, где требуется организация воздушного потока через канальную разводку и обеспечение заданных значений производительности по охлаждению и нагреву.

При подборе и проектировании учитывают расход воздуха и шумность по уровням скорости, статическое давление 50 Па, а также гидравлические параметры теплообменника: расход теплоносителя и падение давления на охлаждение и нагрев. Монтаж выполняют с учетом габаритов корпуса и размеров упаковки, а также с организацией дренажа конденсата.

Упаковка и маркировка

• Размеры упаковки: 1248 x 270 x 520 мм (Ш x В x Г).
