MDV MDVFN-1400D504E фанкойл канальный двухтрубный 50Па (четырехрядный) (МДВ)

Основная информация о фанкойле канальном двухтрубном четырехрядном MDVFN 50Па MDVFN-1400D504E

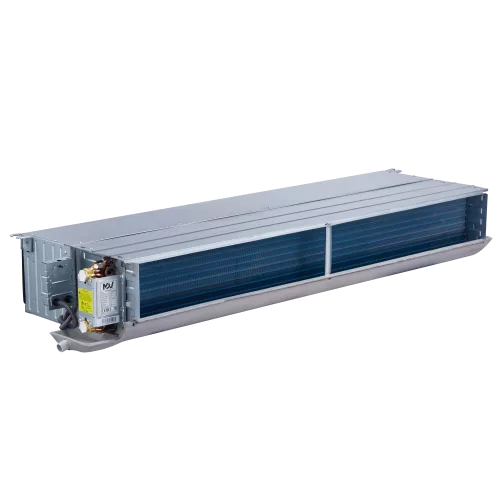

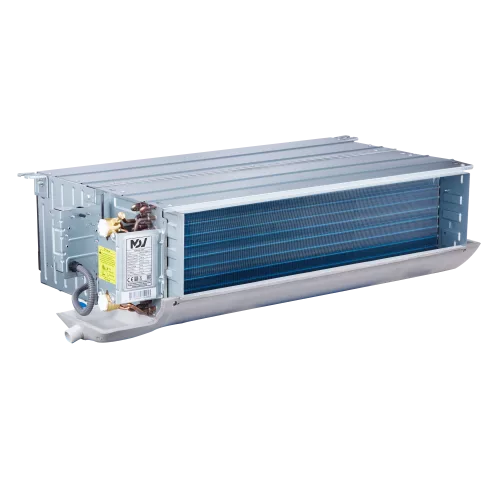

Канальный двухтрубный фанкойл MDVFN-1400D504E предназначен для охлаждения и нагрева воздуха в составе систем центрального кондиционирования. Модель выполнена в канальном формате и рассчитана на подключение к системе трубопроводов по двухтрубной схеме: холод и тепло формируются раздельными контурами и подводятся к теплообменнику.

В карточке приведены значения теплопроизводительности и холодопроизводительности на трех скоростях вентилятора (Выс./Ср./Низк.), а также соответствующие расходы воздуха, потребляемая мощность охлаждения и уровень шума. Для расчета воздуховодов и подбора распределительной сети учитывается статическое давление (ESP) 50 Па.

Гидравлические параметры включают расходы теплоносителя и падение давления воды в теплообменнике отдельно для охлаждения и для нагрева. Присоединение теплоносителя выполняется с ВР 3/4, а отвод дренажа рассчитан на наружный диаметр 32 мм. Габариты устройства и размеры упаковки помогают заранее определить монтажные и логистические параметры поставки.

Ключевые особенности MDVFN-1400D504E

• Двухтрубное подключение: охлаждение и нагрев обеспечиваются по отдельным контурам теплоносителя.
• Четырехрядный теплообменник: конфигурация для теплообмена по заданным режимам.

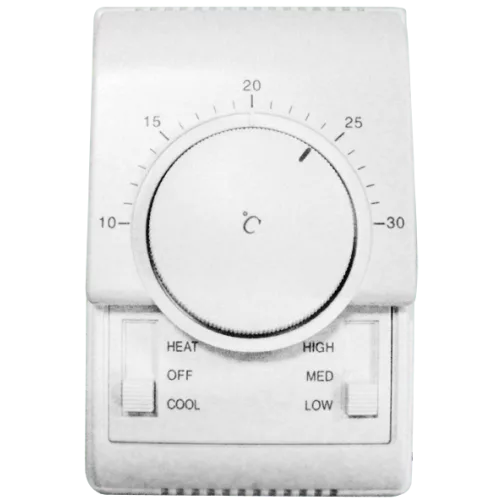

• Трехскоростной вентилятор: производительность, расход воздуха и шум заданы для Выс./Ср./Низк.
• Статическое давление: ESP (номинал) 50 Па.
• Производительность по холоду: 15,4 / 12,88 / 9,86 кВт (Выс./Ср./Низк.).
• Производительность по нагреву: 24,8 / 19,65 / 14,62 кВт (Выс./Ср./Низк.).
• Расход воздуха: 2100 / 1728 / 1254 м³/ч (Выс./Ср./Низк.).
• Питание: 220 - 240 В, 50 Гц, 1 фаза; мощность охлаждения 248 / 218 / 201 Вт.
• Гидравлика теплообменника: для охлаждения расход теплоносителя 2,67 / 2,21 / 1,69 м³/ч и падение давления 49,9 / 30,2 / 13,6 кПа; для нагрева: расход 2,67 / 2,21 / 1,69 м³/ч и падение давления 71,3 / 51,1 / 32 кПа.
• Дренаж и присоединение: наружный диаметр отвода дренажа НД 32 мм, присоединение теплоносителя ВР 3/4.
• Габариты и масса: 1898 × 243 × 482 мм; 39 кг (нетто) / 44,5 кг (брутто).

Технические параметры

Тип мотора вентилятора - AC. Номинальная потребляемая мощность в режиме охлаждения составляет 248 / 218 / 201 Вт на ступенях Выс./Ср./Низк. Уровень шума - 50 / 47 / 42,5 дБ(А) в соответствующих режимах скорости.

Эксплуатационные параметры

Фанкойл рассчитан на работу в составе проектов центрального кондиционирования. При проектировании учитываются параметры воздухообмена и статического давления, а также гидравлические характеристики по расходу и падению давления теплоносителя на теплообменнике для охлаждения и нагрева.

Логистические параметры

Размеры упаковки (Ш × В × Г) составляют 1968 × 270 × 520 мм. Масса: 39 кг (нетто) и 44,5 кг (брутто).

Упаковка и маркировка

Оборудование поставляется в транспортной упаковке с габаритами 1968 × 270 × 520 мм. Брутто-масса - 44,5 кг, что учитывается при транспортировке и складировании.

Совместимость

Модель предназначена для работы в двухтрубных системах центрального кондиционирования. Присоединение теплоносителя выполняется по ВР 3/4, а дренажный отвод рассчитан на наружный диаметр 32 мм. Подбор гидравлики выполняется по расходу теплоносителя и падению давления в теплообменнике на режимах охлаждения и нагрева.

Монтаж и подключение

Канальный фанкойл устанавливается в воздуховодный канал. Подключение теплоносителя осуществляется к системе трубопроводов с присоединением ВР 3/4. Дренажный отвод формируется с наружным диаметром 32 мм. Электропитание подается на 220 - 240 В, 50 Гц, 1 фаза.

Применение

Фанкойл MDVFN-1400D504E применяется в проектах кондиционирования офисных, торговых и общественных помещений, где требуется организовать охлаждение и нагрев воздуха централизованно. Канальное исполнение подходит для систем, предусматривающих распределение воздуха через вентиляционные каналы.

Модель используется в двухтрубных схемах, когда холод и тепло подаются к теплообменнику по соответствующим контурам. Трехскоростной режим позволяет настроить рабочие параметры под требуемый расход воздуха и уровень шума.
