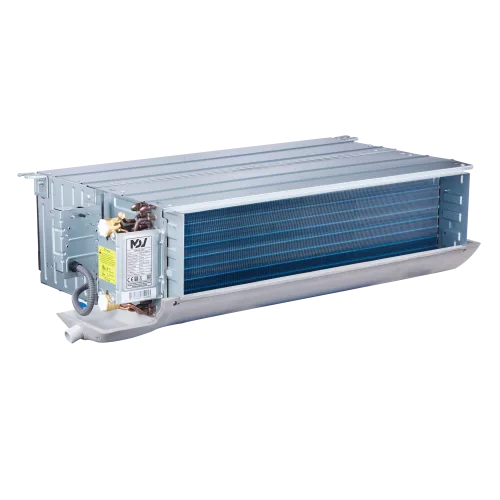

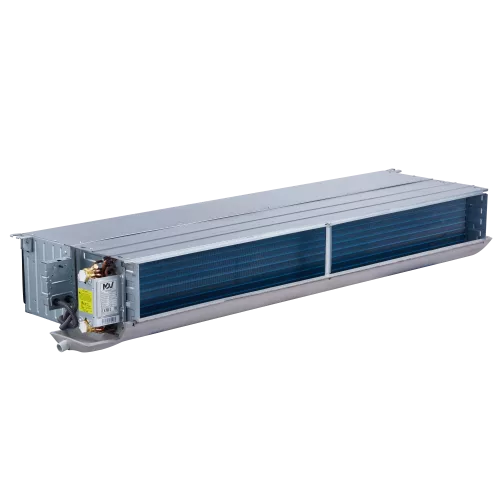

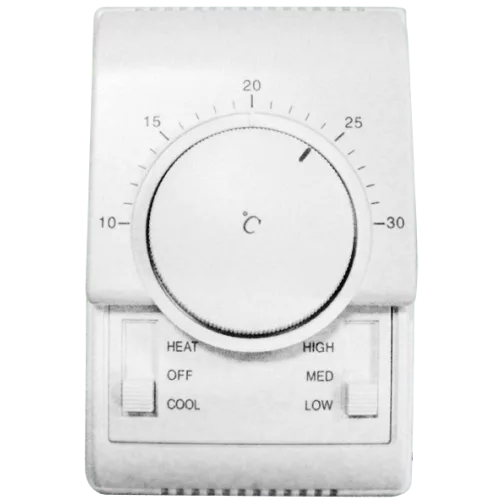

MDV MDVFN-1200D504E фанкойл канальный двухтрубный 50Па (четырехрядный) (МДВ)

Основная информация о фанкойле канальном двухтрубном четырехрядном MDVFN 50Па MDVFN-1200D504E

Канальный двухтрубный фанкойл MDVFN-1200D504E предназначен для охлаждения и нагрева воздуха в составе систем центрального кондиционирования. Модель выполнена в канальном формате и рассчитана на подключение к системе трубопроводов по двухтрубной схеме, когда холод и тепло формируются раздельными контурами и поступают к теплообменнику.

Для подбора по проектным режимам в описании приведены холодопроизводительность и теплопроизводительность на трех скоростях вентилятора, а также соответствующие значения расхода воздуха, потребляемой мощности и уровень шума. Данные по статическому давлению (ESP) 50 Па помогают учитывать сопротивления воздуховодов и обеспечивать требуемый расход воздуха.

Гидравлические параметры представлены расходами теплоносителя и падением давления воды в теплообменнике для охлаждения и нагрева. Присоединение теплоносителя выполняется с ВР 3/4, а дренажный отвод рассчитан на наружный диаметр 32 мм. Габариты устройства и размеры упаковки позволяют оценить требования к монтажному пространству и логистике поставки.

Ключевые особенности MDVFN-1200D504E

• Двухтрубная схема: охлаждение и нагрев через контуры теплоносителя в рамках двухтрубного подключения.
• Четырехрядный теплообменник: рассчитанная конфигурация для теплообмена с воздухом по заданным режимам.
• Трехскоростной вентилятор: значения производительности, расхода воздуха и шума приведены для Выс./Ср./Низк.
• Статическое давление: ESP (номинал) 50 Па.
• Производительность по холоду: 13 / 10,11 / 6,42 кВт (Выс./Ср./Низк.).
• Производительность по нагреву: 21 / 15,43 / 9,23 кВт (Выс./Ср./Низк.).
• Расход воздуха: 1800 / 1358 / 792 м³/ч (Выс./Ср./Низк.).
• Параметры по питанию: 220 - 240 В, 50 Гц, 1 фаза; мощность на охлаждение 241 / 196 / 166 Вт.
• Гидравлика: расход теплоносителя 2,21 / 1,73 / 1,1 м³/ч (охлаждение), падение давления 56 / 37 / 16,1 кПа; для нагрева: 2,21 / 1,73 / 1,42 м³/ч и падение давления 45,9 / 30,2 / 13,6 кПа.
• Дренаж и присоединение: отвод дренажа НД 32 мм, присоединение теплоносителя ВР 3/4.
• Габариты и масса: 1658 × 243 × 482 мм; 35,5 кг (нетто) / 40,5 кг (брутто).

Технические параметры

Мотор вентилятора типа AC. Номинальная потребляемая мощность в режиме охлаждения составляет 241 / 196 / 166 Вт для ступеней Выс./Ср./Низк. Уровень шума - 49 / 46 / 42 дБ(А) на соответствующих скоростях работы.

Эксплуатационные параметры

Фанкойл рассчитан на работу в проектах центрального кондиционирования. При проектировании системы учитываются параметры по воздухообмену, статическому давлению, расходу теплоносителя и падению давления воды на теплообменнике как для охлаждения, так и для нагрева.

Логистические параметры

Размеры упаковки (Ш × В × Г) составляют 1728 × 270 × 520 мм. Масса: 35,5 кг (нетто) и 40,5 кг (брутто).

Упаковка и маркировка

Оборудование поставляется в транспортной упаковке с габаритами 1728 × 270 × 520 мм. Масса брутто - 40,5 кг, что учитывается при приемке и размещении на складе.

Совместимость

Модель предназначена для применения в двухтрубных системах центрального кондиционирования. Присоединение теплоносителя выполнено по ВР 3/4, а дренажный отвод рассчитан на наружный диаметр 32 мм. Гидравлические параметры отражают соответствие проектным режимам по расходу и давлению в контуре.

Монтаж и подключение

Канальный фанкойл устанавливается в воздуховодный канал. Подключение теплоносителя к системе трубопроводов выполняется с присоединением ВР 3/4. Дренаж формируется через отвод с наружным диаметром 32 мм. Электропитание подается на 220 - 240 В, 50 Гц, 1 фаза.

Применение

Фанкойл MDVFN-1200D504E используется в проектах кондиционирования офисных, торговых и общественных помещений, где требуется организовать охлаждение и нагрев воздуха централизованно. Канальное исполнение подходит для систем, предусматривающих распределение воздуха через вентиляционные каналы.

Модель применяется в двухтрубных схемах: холод и тепло подаются к теплообменнику по соответствующим контурам. Трехскоростной режим позволяет согласовать работу оборудования с требуемым расходом воздуха и комфортностью по уровню шума.
