Фанкойл MDVFN-300D504E двухтрубный канальный четырехрядный, 50 Па (МДВ)

Основная информация о фанкойле MDVFN-300D504E двухтрубном канальном четырехрядном (MDVFN-300D504E)

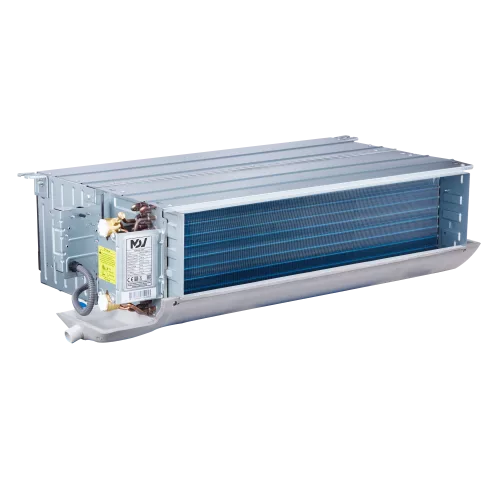

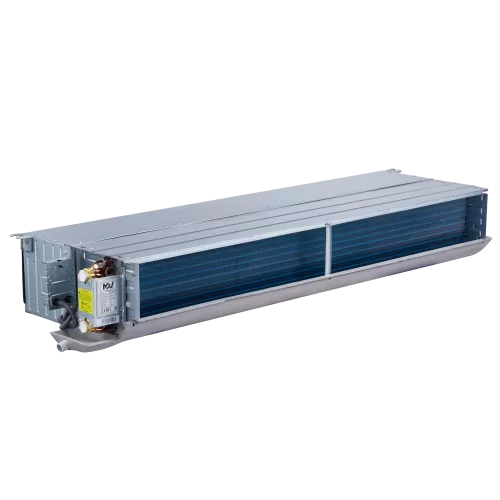

Двухтрубный канальный фанкойл MDVFN-300D504E предназначен для поддержания микроклимата в помещениях с подключением к системе водяного отопления и охлаждения. Модель выполнена в канальном формате и рассчитана на встраивание в воздуховодную систему, где обеспечивает подачу воздуха за счет работы вентилятора и теплообменника. Исполнение «четырехрядный» относится к увеличенной поверхности теплообмена, что влияет на эффективность передачи тепла и холода при заданных режимах.

Внешний статический напор модели в исполнении 50 Па позволяет организовать подачу воздуха при определенном сопротивлении воздухораспределительных элементов. Фанкойл рассчитан на работу в сети электропитания 220-240 В, 50 Гц, 1 фаза и имеет AC-мотор вентилятора. Холодопроизводительность, теплопроизводительность и аэродинамические параметры указаны для нескольких скоростей вентилятора (Выс./Ср./Низк.), что дает возможность подобрать режим под требования по производительности и уровню шума.

При организации работы важно учитывать параметры теплообменника и гидравлические условия: предусмотрены расход теплоносителя и падение давления воды для охлаждения и нагрева, а также параметры подключения труб и дренажного отвода. Для монтажа и обслуживания также учитываются габариты, размеры в упаковке, а также массу нетто/брутто.

Ключевые особенности MDVFN-300D504E

• Канальное исполнение: встраивается в систему воздуховодов для организации притока/распределения воздуха.
• Двухтрубная схема: отдельные контуры теплоносителя для нагрева и охлаждения в одной системе фанкойла.
• Четырехрядный теплообменник: увеличенная поверхность теплообмена для передачи тепла и холода.
• Внешний статический напор 50 Па: подходит для работы при заданном сопротивлении воздухораспределительной части.
• Многоскоростной вентилятор: параметры воздуха, мощности и уровень шума приведены для Выс./Ср./Низк. скорости.
• Подключение теплоносителя ВР 3/4: предусмотрен тип резьбового/входного соединения для подключения труб.
• Дренажный отвод НД 32: задает диаметр наружного отвода для отвода конденсата.

Технические параметры

Холодопроизводительность (Выс./Ср./Низк.): 3,5 / 2,52 / 1,94 кВт.

Теплопроизводительность (Выс./Ср./Низк.): 5,4 / 3,45 / 2,41 кВт.

Расход воздуха (Выс./Ср./Низк.): 480 / 322 / 237 м³/ч.

Номинальное статическое давление (ESP): 50 Па.

Расход теплоносителя (охлаждение) (Выс./Ср./Низк.): 0,59 / 0,43 / 0,33 м³/ч.

Расход теплоносителя (нагрев) (Выс./Ср./Низк.): 0,59 / 0,43 / 0,33 м³/ч.

Падение давления воды (охлаждение) (Выс./Ср./Низк.): 34,3 / 19,3 / 11,5 кПа.

Падение давления воды (нагрев) (Выс./Ср./Низк.): 26,7 / 15,6 / 9,9 кПа.

Эксплуатационные параметры

Электропитание: 220-240 В, 50 Гц, 1 фаза.

Номинальная потребляемая мощность (охлаждение) (Выс./Ср./Низк.): 62 / 47 / 39 Вт.

Уровень шума (Выс./Ср./Низк. скорость): 42 / 37,5 / 32,5 дБ(А).

Логистические параметры

Габариты (Ш x В x Г): 773 x 243 x 482 мм.

Размер в упаковке (Ш x В x Г): 843 x 270 x 520 мм.

Масса: 16 кг (нетто), 18,5 кг (брутто).

Применение

Двухтрубный канальный фанкойл MDVFN-300D504E подходит для систем кондиционирования и отопления на водяной основе, где требуется раздельная работа нагрева и охлаждения. Модель применяется в офисных помещениях, коммерческих зонах и других объектах, где монтаж в воздуховодной сети позволяет рационально распределить поток воздуха.

За счет статического давления 50 Па фанкойл может использоваться при наличии воздухораспределительных элементов с определенным сопротивлением, а несколько скоростей вентилятора дают возможность управлять производительностью и уровнем шума в зависимости от текущей нагрузки.
