Артикул: MDVFN-500D504E
В наличии

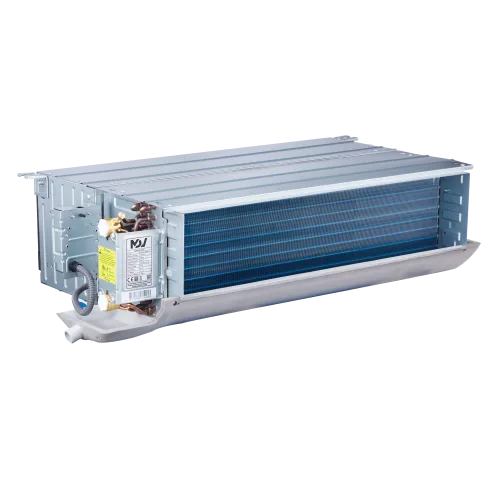

Фанкойл MDVFN-500D504E двухтрубный канальный четырехрядный, 50 Па (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о фанкойле MDVFN-500D504E двухтрубном канальном четырехрядном (MDVFN-500D504E)
Двухтрубный канальный фанкойл MDVFN-500D504E предназначен для поддержания температуры и микроклимата в помещениях при работе с водяными контурами охлаждения и отопления. Канальное исполнение предусматривает встраивание фанкойла в систему воздуховодов для подачи и распределения воздушного потока. Теплообменник выполняет функцию передачи холода и тепла, а вентилятор обеспечивает движение воздуха через устройство.
Модель выполнена в «четырехрядном» исполнении теплообменника, что используется для эффективной теплопередачи в заданных режимах. Внешний статический напор 50 Па рассчитан на работу в воздуховодных системах с определенным сопротивлением. Устройство имеет несколько скоростей вентилятора, поэтому производительность по воздуху, мощность и уровень шума указаны для режимов Выс./Ср./Низк.
Для монтажа и увязки с инженерными системами предусмотрены гидравлические параметры: расход теплоносителя и падение давления воды для охлаждения и нагрева, а также тип подключения труб теплоносителя ВР 3/4 и диаметр дренажного отвода НД 32. Габариты, размеры упаковки и масса нетто/брутто учитываются при транспортировке и установке.
Ключевые особенности MDVFN-500D504E
- Канальный монтаж: интегрируется в воздуховодную сеть для организации подачи воздуха.
- Двухтрубная схема: нагрев и охлаждение реализуются в рамках двухтрубной системы.
- Четырехрядный теплообменник: увеличенная поверхность теплообмена.
- ESP 50 Па: обеспечивает работу при заданном статическом давлении.
- Режимы по скорости вентилятора: производительность и шум приведены для Выс./Ср./Низк.
- Подключение теплоносителя ВР 3/4: тип соединения для подключения труб.
- Дренажный отвод НД 32: диаметр наружного отвода для конденсата.
Технические параметры
Холодопроизводительность (Выс./Ср./Низк.): 5,7 / 4,2 / 2,49 кВт.
Теплопроизводительность (Выс./Ср./Низк.): 9 / 6,06 / 3,12 кВт.
Расход воздуха (Выс./Ср./Низк.): 740 / 546 / 294 м³/ч.
Номинальное статическое давление (ESP): 50 Па.
Расход теплоносителя (охлаждение) (Выс./Ср./Низк.): 0,96 / 0,72 / 0,43 м³/ч.
Расход теплоносителя (нагрев) (Выс./Ср./Низк.): 0,96 / 0,72 / 0,43 м³/ч.
Падение давления воды (охлаждение) (Выс./Ср./Низк.): 44,5 / 27,2 / 9,8 кПа.
Падение давления воды (нагрев) (Выс./Ср./Низк.): 34,6 / 21,1 / 8,5 кПа.
Эксплуатационные параметры
Электропитание: 220-240 В, 50 Гц, 1 фаза.
Номинальная потребляемая мощность (охлаждение) (Выс./Ср./Низк.): 89 / 67 / 54 Вт.
Уровень шума (Выс./Ср./Низк. скорость): 44 / 39,5 / 32 дБ(А).
Логистические параметры
Габариты (Ш x В x Г): 908 x 243 x 482 мм.
Размер в упаковке (Ш x В x Г): 978 x 270 x 520 мм.
Вес: 19 кг (нетто), 23 кг (брутто).
Применение
Двухтрубный канальный фанкойл MDVFN-500D504E используется в системах водяного кондиционирования и отопления, когда требуется организовать режимы нагрева и охлаждения. Канальная установка подходит для объектов, где требуется распределять воздушный поток через воздуховодную сеть.
Параметры статического давления 50 Па и скоростные режимы помогают согласовать работу фанкойла с сопротивлением трассы и подобрать баланс между производительностью и акустическими характеристиками.
Технические характеристики MDVFN-500D504E
Воздушный поток и шум
- Расход воздуха
- 740 / 546 / 294 м³/ч (Выс./Ср./Низк.)
- Уровень шума
- 44 / 39,5 / 32 дБ(А) (Выс./Ср./Низк.)
Дренаж и конденсат
- Диаметр дренажного отвода
- НД 32
Назначение и классификация
- Класс применения
- Канальный фанкойл для систем водяного охлаждения и отопления
- Схема
- Двухтрубная
- Теплообменник
- Четырехрядный
Питание и электрические параметры
- Потребляемая мощность (охлаждение)
- 89 / 67 / 54 Вт (Выс./Ср./Низк.)
- Электропитание
- 220-240 В, 50 Гц, 1 фаза
Размеры и масса
- Вес (нетто/брутто)
- 19 / 23 кг
- Габариты (Ш x В x Г)
- 908 x 243 x 482 мм
Упаковка и количество
- Размер упаковки (Ш x В x Г)
- 978 x 270 x 520 мм
Управление и компрессор
- Тип двигателя вентилятора
- AC
- Тип мотора вентилятора
- AC
Характеристики охлаждения и нагрева
- Падение давления воды (нагрев)
- 34,6 / 21,1 / 8,5 кПа (Выс./Ср./Низк.)
- Падение давления воды (охлаждение)
- 44,5 / 27,2 / 9,8 кПа (Выс./Ср./Низк.)
- Расход теплоносителя (нагрев)
- 0,96 / 0,72 / 0,43 м³/ч (Выс./Ср./Низк.)
- Расход теплоносителя (охлаждение)
- 0,96 / 0,72 / 0,43 м³/ч (Выс./Ср./Низк.)
Характеристики
- Номинальная потребляемая мощность (охлаждение) (Выс./Ср./Низк.), Вт
- 89/67/54
- Подключение теплоносителя
- ВР 3/4
- Статическое давление (ESP)
- 50 Па
- Теплопроизводительность
- 9 / 6,06 / 3,12 кВт (Выс./Ср./Низк.)
- Теплопроизводительность (Выс./Ср./Низк.), кВт
- 9/6,06/3,12
- Холодопроизводительность
- 5,7 / 4,2 / 2,49 кВт (Выс./Ср./Низк.)
- Холодопроизводительность (Выс./Ср./Низк.), кВт
- 5,7/4,2/2,49
