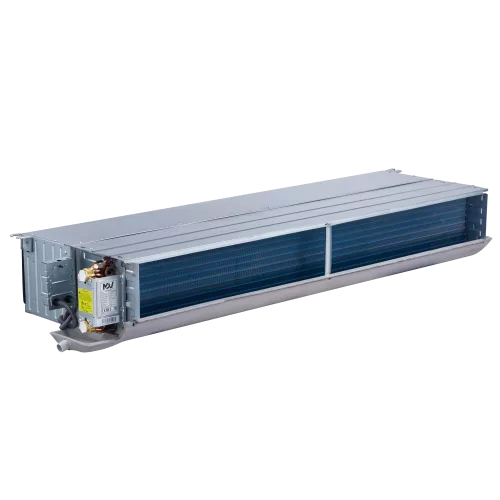

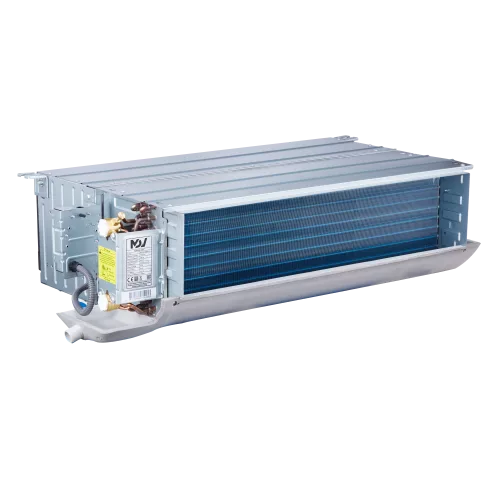

MDV MDVFN-600D504E двухтрубные канальные четырехрядные фанкойлы (МДВ)

Основная информация о двухтрубных канальных четырехрядных фанкойлах MDVFN-600D504E

Двухтрубные канальные четырехрядные фанкойлы MDVFN-600D504E предназначены для работы в системах водяного кондиционирования и поддерживают охлаждение и нагрев по двухтрубной схеме. Модель выполнена как канальный внутренний блок: воздух подается по воздуховодам, а производительность по теплообменнику задается в зависимости от режима и скорости вентилятора.

Фанкойл относится к высоконапорному типу для каналов с расчетным статическим давлением 50 Па. Для этой модели приведены значения холодо- и теплопроизводительности по трем уровням (выс./ср./низк.), а также расход воздуха и расход теплоносителя на охлаждение и нагрев. Электропитание соответствует диапазону 220 - 240 В переменного тока, 50 Гц, однофазному исполнению.

Теплообменник подключается к системе трубопроводов с резьбовым соединением ВР 3/4, предусмотрен отвод дренажа с наружным диаметром 32 мм. Компоновка выполнена в габаритах 1003 x 243 x 482 мм (Ш x В x Г), что позволяет разместить устройство в канальной секции. Для монтажа и сервисного доступа важно учитывать размер корпуса и параметры упаковки.

Ключевые особенности MDVFN-600D504E

• Канальное исполнение: установка во внутреннюю сеть воздуховодов.
• Статическое давление: 50 Па (номинал).
• Холодопроизводительность: 6,7 / 4,61 / 2,82 кВт (выс./ср./низк.).
• Теплопроизводительность: 10,5 / 6,76 / 3,43 кВт (выс./ср./низк.).
• Расход воздуха: 900 / 622 / 331 м³/ч (выс./ср./низк.).
• Шумность: 45 / 41,5 / 33 дБ(А) (выс./ср./низк. скорость).
• Питание: 220 - 240 В, 50 Гц, 1 фаза.
• Подключение теплоносителя: ВР 3/4.
• Дренаж: наружный диаметр отвода НД 32 мм.
• Габариты и масса: 1003 x 243 x 482 мм; 20,5 / 25 кг (нетто/брутто).

Технические параметры

• Электропитание вентилятора: 220 - 240 В, 50 Гц, 1 фаза.
• Потребляемая мощность (охлаждение): 110 / 84 / 68 Вт (выс./ср./низк.).
• ESP (статическое давление, номинал): 50 Па.
• Расход теплоносителя (охлаждение): 1,12 / 0,79 / 0,48 м³/ч.
• Падение давления воды (охлаждение): 66,7 / 36,3 / 14,3 кПа.
• Расход теплоносителя (нагрев): 0,96 / 0,72 / 0,43 м³/ч.
• Падение давления воды (нагрев): 56,3 / 30,4 / 11,9 кПа.

Логистические параметры

• Размер в упаковке: 1073 x 270 x 520 мм.
• Масса: 20,5 кг (нетто) / 25 кг (брутто).

Применение

Двухтрубные канальные четырехрядные фанкойлы MDVFN-600D504E используют в составе систем центрального кондиционирования с водяным теплоносителем. Модель подходит для зон, где требуется организовать распределение воздуха через воздуховоды и обеспечить заданные уровни производительности по охлаждению и нагреву.

Устройство применяется в коммерческих и общественных помещениях с возможностью подключения к системе водяного контура и организации дренажа. При проектировании учитывают статическое давление 50 Па, расход воздуха по уровням скорости и гидравлические параметры теплообменника: расход и падение давления на охлаждение и нагрев.

Упаковка и маркировка

• Размеры упаковки: 1073 x 270 x 520 мм (Ш x В x Г).
