Артикул: MDVFN-200D504E
В наличии

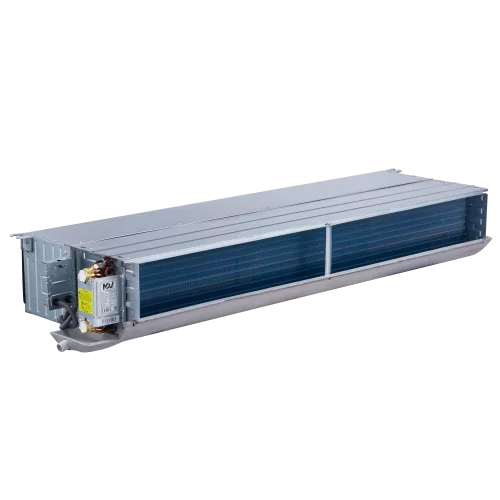

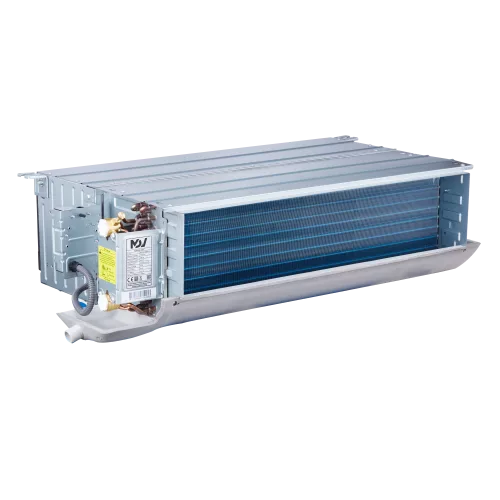

MDV MDVFN-200D504E канальный двухтрубный фанкойл (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о канальном двухтрубном фанкойле MDV MDVFN-200D504E
Канальный двухтрубный фанкойл MDV MDVFN-200D504E используется в системах водяного кондиционирования для охлаждения и нагрева. Модель выполнена в канальном форм-факторе и предназначена для встраивания в воздуховодный тракт. Теплообменник четырехрядный, что обеспечивает требуемые значения холодо- и теплопроизводительности при заданных режимах работы вентилятора.
Фанкойл рассчитан на работу с внешним статическим давлением 50 Па. Воздух перемещается вентилятором в трех скоростных режимах, поэтому расход воздуха, потребляемая мощность, шумность и производительность приводятся как значения для высоких/средних/низких оборотов. Для выбора гидравлики системы указаны расход теплоносителя и падение давления в теплообменнике в режимах охлаждения и нагрева.
Электропитание — 220–240 В, 50 Гц, 1 фаза. Подключение теплоносителя — ВР 3/4. Отвод конденсата осуществляется через дренажный выход с наружным диаметром НД 32. Габариты модели и упаковки позволяют планировать монтаж и логистику на объекте.
Ключевые особенности MDVFN-200D504E
- Канальное исполнение: внешнее статическое давление 50 Па для работы в воздуховодах.
- Двухтрубная схема: охлаждение и нагрев с подачей теплоносителя по двум трубам.
- Четырехрядный теплообменник: производительность приведена для Выс./Ср./Низк.
- Трехскоростной вентилятор: расход воздуха 320/223/185 м³/ч.
- Подключение теплоносителя: ВР 3/4.
- Дренаж и конденсат: наружный диаметр отвода НД 32.
Технические параметры
- Холодопроизводительность: 2,6/1,9/1,5 кВт (Выс./Ср./Низк.).
- Теплопроизводительность: 4,2/2,67/2,11 кВт (Выс./Ср./Низк.).
- Расход воздуха: 320/223/185 м³/ч.
- ESP (статическое давление, номинал): 50 Па.
- Расход теплоносителя (охлаждение, Выс./Ср./Низк.): 0,43/0,33/0,26 м³/ч.
- Падение давления воды в теплообменнике (охлаждение, Выс./Ср./Низк.): 30,4/18,5/11,5 кПа.
- Расход теплоносителя (нагрев, Выс./Ср./Низк.): 0,43/0,33/0,28 м³/ч.
- Падение давления воды в теплообменнике (нагрев, Выс./Ср./Низк.): 23,8/14,9/11,4 кПа.
- Номинальная потребляемая мощность (охлаждение, Выс./Ср./Низк.): 49/43/33 Вт.
- Уровень шума: 39/36/24,5 дБ(А) (Выс./Ср./Низк. скорость).
Логистические параметры
- Габариты (Ш × В × Г): 632 × 243 × 482 мм.
- Габариты в упаковке (Ш × В × Г): 698 × 270 × 520 мм.
- Вес: 13,5 кг (нетто), 16 кг (брутто).
Упаковка и маркировка
Фанкойл поставляется в упаковке с габаритами 698 × 270 × 520 мм. Вес брутто составляет 16 кг.
Монтаж и подключение
Подключение теплоносителя выполняется к патрубкам ВР 3/4. Для отвода конденсата используется дренаж с наружным диаметром отвода НД 32. При проектировании воздуховодной сети учитывайте внешнее статическое давление 50 Па и выбранный скоростной режим.
Применение
MDVFN-200D504E применяют в водяных системах кондиционирования для охлаждения и обогрева помещений. Канальный фанкойл встраивается в воздуховодный тракт и обеспечивает регулируемую подачу воздуха в обслуживаемые зоны.
Модель актуальна для объектов, где требуется согласовать воздушный тракт по статическому давлению и подобрать гидравлические параметры по расходу теплоносителя и падению давления в теплообменнике. Переключение скоростей позволяет управлять расходом воздуха, шумностью и производительностью.
Технические характеристики MDVFN-200D504E
Воздушный поток и шум
- Расход воздуха (Выс./Ср./Низк.)
- 320/223/185 м³/ч
- Уровень шума (Выс./Ср./Низк.)
- 39/36/24,5 дБ(А)
Дренаж и конденсат
- Диаметр отвода дренажа (наружный)
- НД 32
Идентификаторы и исполнение
- Артикул
- MDVFN-200D504E
Питание и электрические параметры
- Напряжение питания
- 220 - 240 В
- Номинальная потребляемая мощность (охлаждение, Выс./Ср./Низк.)
- 49/43/33 Вт
- Фаза
- 1 фаза
- Частота
- 50 Гц
- Электропитание, В/Гц/Ф
- 220 ~ 240, 50, 1
Размеры и масса
- Вес (нетто/брутто), кг
- 13,5 / 16
- Вес брутто
- 16 кг
- Вес нетто
- 13,5 кг
- Габариты (Ш × В × Г)
- 632 × 243 × 482 мм
- Размер (Ш×В×Г), мм
- 632×243×482
Размеры и монтажные ограничения
- Подключение теплоносителя
- ВР 3/4
Упаковка и количество
- Габариты в упаковке (Ш × В × Г)
- 698 × 270 × 520 мм
- Размер в упаковке (Ш×В×Г), мм
- 698×270×520
Управление и компрессор
- Тип двигателя вентилятора
- AC
- Тип мотора вентилятора
- AC
Характеристики охлаждения и нагрева
- ESP (статическое давление, номинал)
- 50 Па
- Теплопроизводительность (Выс./Ср./Низк.)
- 4,2/2,67/2,11 кВт
- Холодопроизводительность (Выс./Ср./Низк.)
- 2,6/1,9/1,5 кВт
Хладагент и заправка
- Падение давления воды в теплообменнике (нагрев, Выс./Ср./Низк.)
- 23,8/14,9/11,4 кПа
- Падение давления воды в теплообменнике (охлаждение, Выс./Ср./Низк.)
- 30,4/18,5/11,5 кПа
- Расход теплоносителя (нагрев, Выс./Ср./Низк.)
- 0,43/0,33/0,28 м³/ч
- Расход теплоносителя (охлаждение, Выс./Ср./Низк.)
- 0,43/0,33/0,26 м³/ч
Характеристики
- ESP (статическое давление, номинал), Па
- 50
- Наружный диаметр отвода дренажа, мм
- НД 32
- Номинальная потребляемая мощность (охлаждение) (Выс./Ср./Низк.), Вт
- 49/43/33
- Падение давления воды в теплообменнике (нагрев), кПа
- 23,8/14,9/11,4
- Падение давления воды в теплообменнике (охлаждение), кПа
- 30,4/18,5/11,5
- Подключение труб теплоносителя, дюйм
- ВР 3/4
- Расход воздуха (Выс./Ср./Низк.), м³/ч
- 320/223/185
- Расход теплоносителя (нагрев), м³/ч
- 0,43/0,33/0,28
- Расход теплоносителя (охлаждение), м³/ч
- 0,43/0,33/0,26
- Теплопроизводительность (Выс./Ср./Низк.), кВт
- 4,2/2,67/2,11
- Уровень шума (Выс./Ср./Низк. скорость), дБ(А)
- 39/36/24,5
- Холодопроизводительность (Выс./Ср./Низк.), кВт
- 2,6/1,9/1,5
