Артикул: MDVFN-400D504E
В наличии

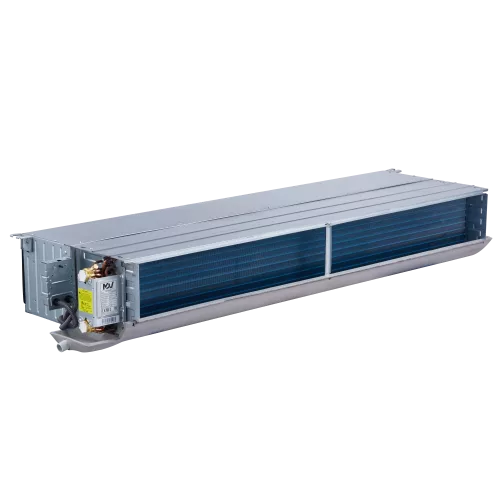

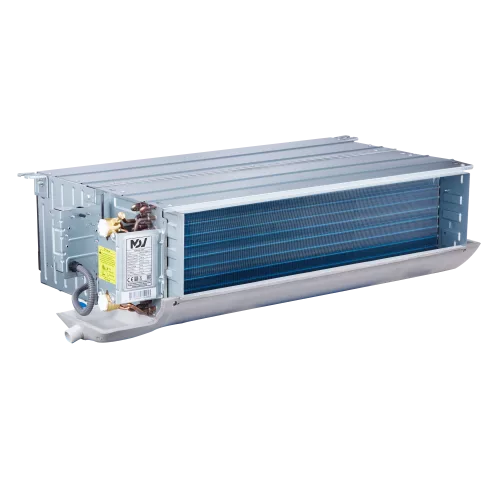

Фанкойл MDVFN-400D504E двухтрубный канальный четырехрядный, 50 Па (МДВ)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о фанкойле MDVFN-400D504E двухтрубном канальном четырехрядном (MDVFN-400D504E)
Двухтрубный канальный фанкойл MDVFN-400D504E предназначен для поддержания микроклимата в помещениях, где используется водяная система охлаждения и отопления. Модель относится к канальному типу установки и рассчитана на размещение в воздуховодной системе для распределения воздушного потока. За счет работы вентилятора и теплообменника фанкойл обеспечивает передачу тепла и холода в зависимости от выбранного режима.
Исполнение «четырехрядный» предполагает увеличенную поверхность теплообмена, что влияет на теплопередачу при заданных параметрах. Внешний статический напор в исполнении 50 Па дает возможность организовать подачу воздуха при сопротивлении воздухораспределительной части. Вентилятор рассчитан на работу с несколькими скоростями, поэтому приведены значения расхода воздуха, уровня шума и теплотехнических параметров для режимов Выс./Ср./Низк.
Для корректного монтажа важно учитывать гидравлические характеристики: указаны расход теплоносителя и падение давления воды для охлаждения и нагрева, а также диаметр дренажного отвода и тип подключения труб теплоносителя. Дополнительно учитываются габариты устройства, размеры упаковки и масса нетто/брутто.
Ключевые особенности MDVFN-400D504E
- Канальное исполнение: устанавливается в систему воздуховодов для распределения воздуха.
- Двухтрубная схема: поддерживает режимы нагрева и охлаждения в рамках одной канальной установки.
- Четырехрядный теплообменник: повышенная поверхность теплообмена для теплопередачи.
- Статическое давление 50 Па: предназначен для работы при заданном сопротивлении воздушного тракта.
- Многоскоростной вентилятор: параметры приведены для Выс./Ср./Низк. скорости.
- Подключение теплоносителя ВР 3/4: стандартный тип подключения труб.
- Дренажный отвод НД 32: диаметр наружного отвода для отвода конденсата.
Технические параметры
Холодопроизводительность (Выс./Ср./Низк.): 5 / 3,45 / 2,17 кВт.
Теплопроизводительность (Выс./Ср./Низк.): 7,8 / 4,93 / 2,66 кВт.
Расход воздуха (Выс./Ср./Низк.): 650 / 546 / 294 м³/ч.
Номинальное статическое давление (ESP): 50 Па.
Расход теплоносителя (охлаждение) (Выс./Ср./Низк.): 0,83 / 0,59 / 0,37 м³/ч.
Расход теплоносителя (нагрев) (Выс./Ср./Низк.): 0,83 / 0,59 / 0,37 м³/ч.
Падение давления воды (охлаждение) (Выс./Ср./Низк.): 34,6 / 18,8 / 7,5 кПа.
Падение давления воды (нагрев) (Выс./Ср./Низк.): 26,9 / 14,9 / 6,7 кПа.
Эксплуатационные параметры
Электропитание: 220-240 В, 50 Гц, 1 фаза.
Номинальная потребляемая мощность (охлаждение) (Выс./Ср./Низк.): 75 / 63 / 53 Вт.
Уровень шума (Выс./Ср./Низк. скорость): 43 / 38,5 / 33 дБ(А).
Логистические параметры
Габариты (Ш x В x Г): 908 x 243 x 482 мм.
Размер в упаковке (Ш x В x Г): 978 x 270 x 520 мм.
Вес: 18,5 кг (нетто), 23 кг (брутто).
Применение
Двухтрубный канальный фанкойл MDVFN-400D504E применяется в системах кондиционирования и водяного отопления, где требуется организовать раздельные режимы нагрева и охлаждения. Канальный формат помогает встроить оборудование в воздуховодный тракт и обеспечить подачу воздуха в обслуживаемую зону.
Статическое давление 50 Па и набор скоростных режимов позволяют подобрать рабочую производительность под условия конкретного объекта, одновременно учитывая требования к уровню шума.
Технические характеристики MDVFN-400D504E
Воздушный поток и шум
- Расход воздуха
- 650 / 546 / 294 м³/ч (Выс./Ср./Низк.)
- Уровень шума
- 43 / 38,5 / 33 дБ(А) (Выс./Ср./Низк.)
Дренаж и конденсат
- Диаметр дренажного отвода
- НД 32
Назначение и классификация
- Класс применения
- Канальный фанкойл для систем водяного охлаждения и отопления
- Схема
- Двухтрубная
- Теплообменник
- Четырехрядный
Питание и электрические параметры
- Потребляемая мощность (охлаждение)
- 75 / 63 / 53 Вт (Выс./Ср./Низк.)
- Электропитание
- 220-240 В, 50 Гц, 1 фаза
Размеры и масса
- Вес (нетто/брутто)
- 18,5 / 23 кг
- Габариты (Ш x В x Г)
- 908 x 243 x 482 мм
Упаковка и количество
- Размер упаковки (Ш x В x Г)
- 978 x 270 x 520 мм
Управление и компрессор
- Тип двигателя вентилятора
- AC
- Тип мотора вентилятора
- AC
Характеристики охлаждения и нагрева
- Падение давления воды (нагрев)
- 26,9 / 14,9 / 6,7 кПа (Выс./Ср./Низк.)
- Падение давления воды (охлаждение)
- 34,6 / 18,8 / 7,5 кПа (Выс./Ср./Низк.)
- Расход теплоносителя (нагрев)
- 0,83 / 0,59 / 0,37 м³/ч (Выс./Ср./Низк.)
- Расход теплоносителя (охлаждение)
- 0,83 / 0,59 / 0,37 м³/ч (Выс./Ср./Низк.)
Характеристики
- Номинальная потребляемая мощность (охлаждение) (Выс./Ср./Низк.), Вт
- 75/63/53
- Подключение теплоносителя
- ВР 3/4
- Статическое давление (ESP)
- 50 Па
- Теплопроизводительность
- 7,8 / 4,93 / 2,66 кВт (Выс./Ср./Низк.)
- Теплопроизводительность (Выс./Ср./Низк.), кВт
- 7,8/4,93/2,66
- Холодопроизводительность
- 5 / 3,45 / 2,17 кВт (Выс./Ср./Низк.)
- Холодопроизводительность (Выс./Ср./Низк.), кВт
- 5/3,45/2,17
