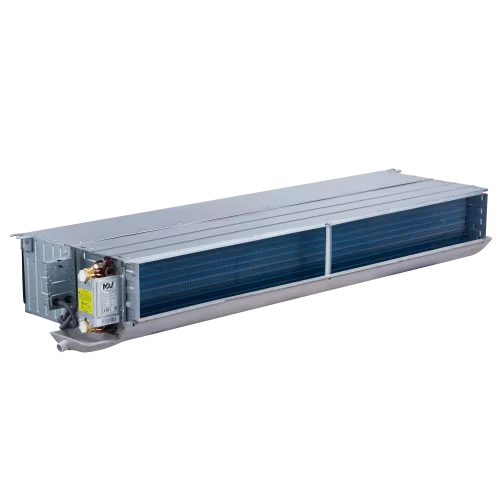

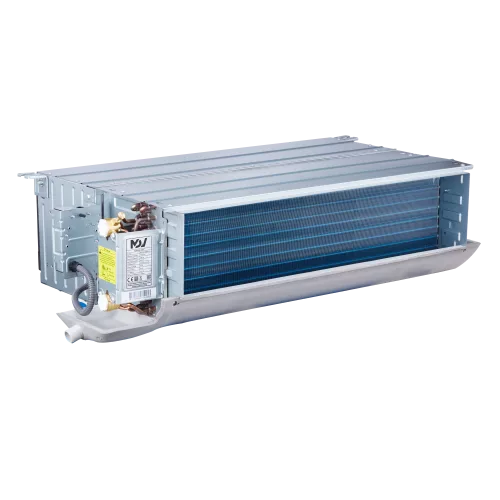

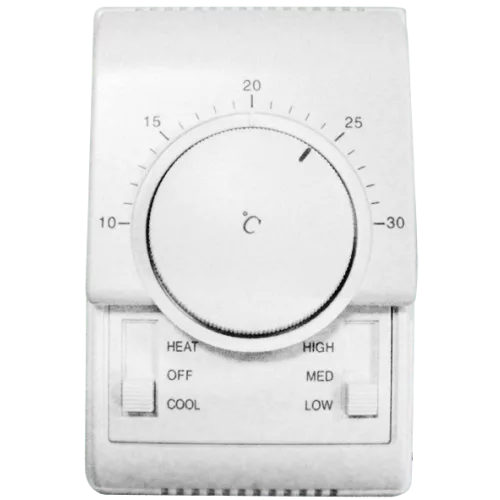

MDV MDVFN-800D504E двухтрубные канальные четырехрядные фанкойлы (МДВ)

Основная информация о двухтрубных канальных четырехрядных фанкойлах MDVFN-800D504E

Двухтрубные канальные четырехрядные фанкойлы MDVFN-800D504E используются в системах водяного кондиционирования для обеспечения охлаждения и нагрева по двухтрубной схеме. Благодаря канальному исполнению устройство интегрируется в разводку воздуховодов, а воздушный поток формируется вентилятором и проходит через теплообменник.

Модель рассчитана на работу в высоконапорных каналах: статическое давление (ESP) составляет 50 Па. Производительность задается режимами по скорости вентилятора, поэтому холодопроизводительность, теплопроизводительность, расход воздуха, потребляемая мощность, а также расход и падение давления теплоносителя приведены в трех диапазонах (выс./ср./низк.). Электропитание вентилятора соответствует 220 - 240 В переменного тока, 50 Гц, 1 фаза.

Теплоноситель подключается к системе труб с резьбовым соединением ВР 3/4. Для отвода конденсата предусмотрен дренаж с наружным диаметром отвода 32 мм. Габариты корпуса - 1368 x 243 x 482 мм (Ш x В x Г), а масса изделия в поставке - 27,5 кг (нетто) и 32 кг (брутто). Размер упаковки составляет 1438 x 270 x 520 мм, что важно при размещении на объекте.

Ключевые особенности MDVFN-800D504E

• Канальное исполнение: воздух подается в систему воздуховодов.
• Статическое давление: 50 Па (номинал).
• Холодопроизводительность: 9,3 / 7,14 / 4,73 кВт (выс./ср./низк.).
• Теплопроизводительность: 14,9 / 11,51 / 7,09 кВт (выс./ср./низк.).
• Расход воздуха: 1200 / 940 / 580 м³/ч (выс./ср./низк.).
• Шумность: 47,5 / 43,5 / 35 дБ(А) (выс./ср./низк. скорость).
• Питание: 220 - 240 В, 50 Гц, 1 фаза.
• Подключение теплоносителя: ВР 3/4.
• Дренаж: наружный диаметр отвода НД 32 мм.
• Габариты и масса: 1368 x 243 x 482 мм; 27,5 / 32 кг (нетто/брутто).

Технические параметры

• Электропитание вентилятора: 220 - 240 В, 50 Гц, 1 фаза.
• Потребляемая мощность (охлаждение): 141 / 120 / 97 Вт (выс./ср./низк.).
• ESP (статическое давление, номинал): 50 Па.
• Расход теплоносителя (охлаждение): 1,5 / 1,22 / 0,81 м³/ч.
• Падение давления воды (охлаждение): 63,3 / 44,3 / 21 кПа.
• Расход теплоносителя (нагрев): 1,5 / 1,22 / 0,81 м³/ч.
• Падение давления воды (нагрев): 49,5 / 34,5 / 16,8 кПа.

Логистические параметры

• Размер в упаковке: 1438 x 270 x 520 мм.
• Масса: 27,5 кг (нетто) / 32 кг (брутто).

Применение

Двухтрубные канальные четырехрядные фанкойлы MDVFN-800D504E применяют в составе водяных систем кондиционирования для помещений, где требуется канальная раздача воздуха и поддержание заданных режимов по охлаждению и нагреву. Устройство рассчитано на статическое давление 50 Па, поэтому подходит для проектов с распределением воздуха через воздуховоды.

При проектировании учитывают расход воздуха и шумность по уровням скорости, а также гидравлические характеристики теплообменника: расход теплоносителя и падение давления на охлаждение и нагрев. Монтаж выполняют в канальной системе с подключением к трубопроводу теплоносителя и организацией дренажа конденсата с отводом НД 32 мм.

Упаковка и маркировка

• Размеры упаковки: 1438 x 270 x 520 мм (Ш x В x Г).
